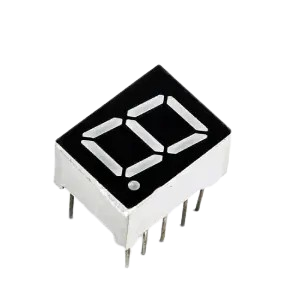

نمایشگر 7SEG 1DIG مدل 3191DSR – قرمز، آند مشترک پایه کنار، ابعاد 10×13 میلی‌متر

📌 معرفی و ویژگی‌ها:

• مدل: 3191DSR

• رنگ تابش: قرمز (λ پیک ~640 نانومتر)

• نوع آند: آند مشترک (Common Anode)

• محل پایه آند مشترک: پایه کنار (معمولاً پایه وسط نیست، بلکه در یکی از دو طرف نمایشگر قرار دارد)

• ابعاد: حدود 10×13 میلی‌متر (ارتفاع رقم تقریباً 0.39 اینچ)

• تعداد رقم: تک رقمی (1 Digit)

نکات مهم:

• آند مشترک پایه کنار: این نوع پایه‌بندی به طراحی مدار و مکان‌گذاری در برد کمک می‌کند، مخصوصاً وقتی فضای کنار نمایشگر برای پایه‌های مشترک مناسب‌تر است.

• برای روشن کردن هر segment باید پایه آند مشترک به +V و پایه کاتد هر segment به زمین (یا سطح پایین) از طریق مقاومت وصل شود.

• مناسب استفاده در پروژه‌های دیجیتال، ساعت، نمایشگر عددی و تجهیزات کنترل.

🔧 نحوه راه‌اندازی سریع:

• پایه آند مشترک را به تغذیه مثبت (مثلاً +5V) وصل کنید.

• برای روشن کردن هر segment، پایه مربوط به آن segment را به زمین از طریق مقاومت محدودکننده جریان (220 تا 330 اهم) وصل کنید.

• جهت حفظ عمر نمایشگر و جلوگیری از آسیب، مقاومت مناسب بسیار مهم است.
