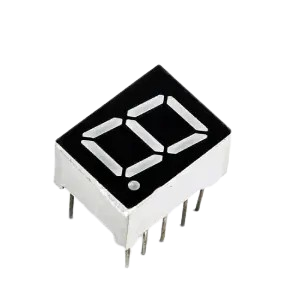

نمایشگر LED سون سگمنت معادل 3191BSR – قرمز، Common-Anode

📌 ویژگی‌های کلیدی:

• مدل: 3191BSR یا مشابه (سازنده XLITX Technology)

• ارتفاع رقم: حدود 0.39 اینچ (~10 mm)

• رنگ تابش: قرمز فوق‌العاده روشن (~λp = 640 nm) در جریان حدود 10 mA

• پکیج پایه‌ها: آند مشترک (Common‑Anode) – همه آندها مشترک، برای روشن شدن باید پایه‌های segment (کاتد) به زمین وصل شوند

• ولتاژ مستقیم هر segment: ~1.8V @10 mA، حداکثر جریان مجاز مستمر تا 30 mA و پیک 200 mA (Duty 1/10)

نکات برجسته

• آند پایه وسط مشترک: کمک می‌کند تا همه segmentها با یک پین تغذیه شوند و برای روشن کردن هر segment، کافیست کاتد آن به زمین (یا سطح پایین) کشیده شود.

• پورت مصرف کم انرژی با جریان عملیاتی ~10mA برای هر segment، مناسب پروژه‌های باتری‌خور.

• قابلیت نمایش اعداد 0–9 و نقطه‌اعشاری از طریق کنترل پایه نقطه (DP).

• طراحی متناسب با درایورهای BCD‑to‑7SEG از قبیل 4511 در حالت common-anode.

🔧 راه‌اندازی سریع:

• پین آند مشترک را به VCC (معمولاً +5V) متصل کنید.

• برای روشن کردن یک segment، پین کاتد آن را به GND از طریق مقاومت حدود 220–330Ω متصل کنید.

• برای حفاظت LED، استفاده از مقاومت در هر segment الزامی است.

• اگر نیاز به نمایش نقطه اعشاری (DP) دارید، پایه مربوطه را نیز کنترل کند.
