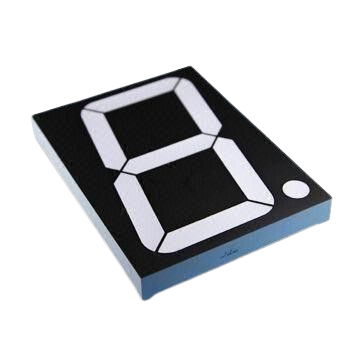

مدل 15102BB یک سون سگمنت LED تکرقمی بسیار بزرگ با تابش نور آبی و طراحی آند مشترک (Common Anode) است. این نمایشگر برای کاربردهایی که نیاز به دید واضح از فاصله دور و جذابیت نوری بالا دارند بسیار مناسب است؛ از جمله در تابلوهای تبلیغاتی، شمارندهها، تایمرهای صنعتی و نمایشگرهای ابزار دقیق.
تابش آبی پرنور و جذاب برای ظاهر مدرن در محیطهای صنعتی یا نمایشگاهی
ابعاد بسیار بزرگ 30×44mm مناسب نمایش عدد در فواصل دور
طراحی آند مشترک سازگار با آیسیهای درایور (مثل 74HC595 یا ULN2003)
قابل نصب روی پنل یا باکس صنعتی
پشتیبانی از نمایشگر نقطه اعشاری (DP) در صورت موجود بودن در مدل
پایه آند مشترک را به ولتاژ مثبت (مثلاً +5V) وصل کنید.
پایههای سگمنت را از طریق مقاومت (150–220 اهم) به GND متصل کنید.
برای کنترل نقطه اعشاری، از همان روش بالا استفاده کنید.
در پروژههای حرفهای، میتوانید از درایور ترانزیستوری یا آیسی شیفت رجیستر جهت کاهش مصرف پینها استفاده کنید.
| Feature | Specification |
|---|---|
| پکیج (Package) | Through-hole |
| تعداد در بسته | 50 |
| بستهبندی (Packing) | TRAY |
| ولتاژ کاری Segment | 2.8V تا 3.3V (نسبت به شدت نور و کیفیت چیپ) |
| جریان معمول Segment | 10 تا 20 میلیآمپر (تا حداکثر 30mA) |
| نوع سگمنت | آند مشترک (Common Anode) |
| دمای کاری | –20°C تا +75°C |
| رنگ تابش | آبی (Blue LED – حدود 465 تا 470 نانومتر) |
| آرایش پایهها | 10 تا 13 پایه (بسته به چینش سازنده) |
| مقاومت پیشنهادی | معمولا 150 تا 220 اهم برای هر segment |
