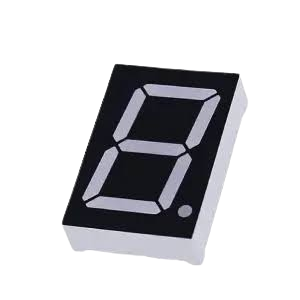

نمایشگر 7SEG 1DIG مدل 5161BSR – قرمز، آند مشترک، ابعاد 13×19 میلی‌متر

📌 معرفی و ویژگی‌ها:

• مدل: 5161BSR

• رنگ تابش: قرمز (طول موج حدود 640 نانومتر)

• نوع پایه مشترک: آند مشترک (Common Anode)

• ابعاد نمایشگر: 13×19 میلی‌متر (ارتفاع رقم تقریباً 0.51 اینچ)

• تعداد رقم: تک رقمی (1 Digit)

نکات مهم:

• آند مشترک: پایه‌های آند تمامی segmentها مشترک هستند و معمولاً به ولتاژ مثبت وصل می‌شوند. برای روشن کردن هر segment، پایه کاتد آن segment باید به زمین (از طریق مقاومت محدودکننده جریان) وصل شود.

• مناسب برای نمایش اعداد، ساعت دیجیتال، نمایشگرهای کنترلی و پروژه‌های الکترونیکی مختلف.

• ابعاد بزرگتر نسبت به مدل‌های 10×13، برای نمایش بهتر در محیط‌هایی که دید از دور اهمیت دارد.

🔧 نحوه راه‌اندازی سریع:

• پایه آند مشترک را به تغذیه مثبت (مثلاً +5V) وصل کنید.

• برای روشن کردن هر segment، پایه کاتد مربوطه را به زمین از طریق مقاومت محدودکننده جریان (220 تا 330 اهم) وصل کنید.

• مقاومت برای محافظت LED ضروری است.
