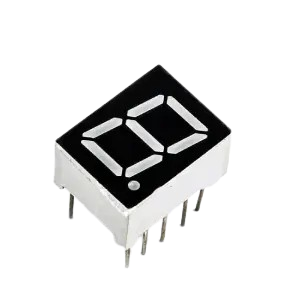

نمایشگر 7SEG 1DIG مدل 3191ASR – قرمز، کاتد مشترک پایه وسط، ابعاد 10×13 میلی‌متر

📌 معرفی و ویژگی‌ها:

• مدل: 3191ASR

• رنگ تابش: قرمز (طول موج حدود 640 نانومتر)

• نوع پایه مشترک: کاتد مشترک (Common Cathode)

• محل پایه مشترک: پایه وسط (مرکز) نمایشگر

• ابعاد نمایشگر: 10×13 میلی‌متر (ارتفاع رقم تقریبا 0.39 اینچ)

• تعداد رقم: تک رقمی (1 Digit)

نکات مهم:

• کاتد پایه وسط مشترک: پایه کاتد مشترک در وسط نمایشگر قرار دارد و تمامی کاتدها به آن متصل هستند. برای روشن کردن هر segment، پایه آند آن segment باید به ولتاژ مثبت از طریق مقاومت محدودکننده جریان متصل شود.

• محافظت با مقاومت محدودکننده جریان بسیار ضروری است تا LEDها آسیب نبینند.

• مناسب برای نمایش اعداد 0 تا 9 و نقطه اعشاری (در صورت وجود پایه DP).

• سازگار با انواع آی‌سی درایور یا میکروکنترلرها با خروجی آند محور.

🔧 نحوه راه‌اندازی سریع:

• پایه کاتد مشترک را به زمین (GND) وصل کنید.

• هر segment را با مقاومت مناسب (معمولاً 220–330Ω) به ولتاژ مثبت (مثلاً +5V) متصل کنید تا آن segment روشن شود.

• برای نمایش نقطه اعشاری (DP)، پایه مربوط به آن را نیز مشابه segment ها کنترل کنید.
