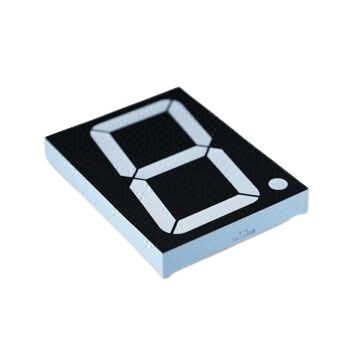

مدل 18102BSR یک نمایشگر LED سون سگمنت تکرقمی فوقالعاده بزرگ با تابش نور قرمز پرقدرت و طراحی آند مشترک (Common Anode) است. این مدل برای کاربردهایی طراحی شده که نیاز به نمایش ارقام با وضوح بالا از فاصله زیاد دارند، مانند تابلوهای دیجیتال صنعتی، ساعتهای بزرگ، شمارندههای نمایشگاهی یا شهری.
بسیار بزرگ و پرنور برای تابلوهایی که از فاصله زیاد دیده میشوند
آند مشترک – مناسب برای راهاندازی با آیسیها یا میکروکنترلرهای رایج
بدنه مقاوم و نصب آسان در قابهای صنعتی
تابش قرمز یکنواخت و پرکنتراست در محیطهای با نور بالا
قابلیت استفاده در فضای بسته و نیمهباز (با محافظ مناسب)
پایه آند مشترک را به +5V متصل کنید.
برای روشن شدن هر سگمنت، پایه آن را با مقاومت بین 220Ω تا 330Ω به زمین (GND) وصل کنید.
برای استفاده از نقطه اعشاری (DP)، همان روش را اعمال کنید.
جهت کاهش مصرف پین، از آیسیهایی مانند ULN2003، 74HC595 یا CD4511 استفاده نمایید.
| Feature | Specification |
|---|---|
| پکیج (Package) | Through-hole |
| تعداد در بسته | 50 |
| بستهبندی (Packing) | TRAY |
| ولتاژ مستقیم هر Segment | حدود 1.8 تا 2.2 ولت |
| جریان معمول Segment | 10 تا 30 میلیآمپر |
| نوع سگمنت | آند مشترک (Common Anode) |
| دمای کاری | –20°C تا +75°C |
| رنگ تابش | قرمز (~640 نانومتر) |
| آرایش پایهها | 10 تا 13 پایه (وابسته به مدل سازنده) |
| مقاومت پیشنهادی | معمولا 220 تا 330 اهم برای هر segment |
