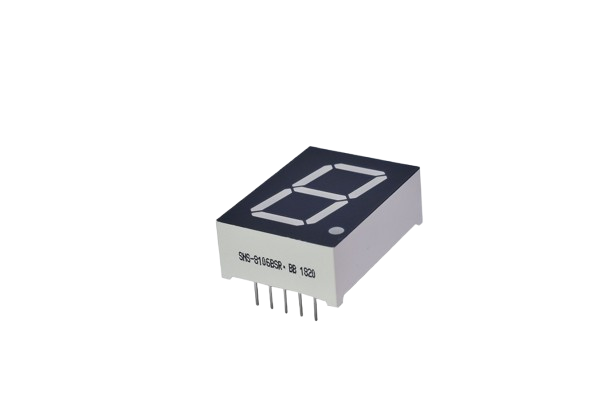

نمایشگر 7SEG 1DIG مدل 8106BSR – قرمز، آند مشترک، 10 پایه بالا و پایین، ابعاد 20×28 میلی‌متر

📌 معرفی و ویژگی‌ها:

• مدل: 8106BSR

• رنگ تابش: قرمز (طول موج حدود 640 نانومتر)

• نوع پایه مشترک: آند مشترک (Common Anode)

• تعداد پایه: 10 پایه (قرارگیری پایه‌ها در دو ردیف بالا و پایین)

• ابعاد نمایشگر: 20×28 میلی‌متر (ارتفاع رقم تقریباً 0.8 اینچ)

• تعداد رقم: تک رقمی (1 Digit)

نکات مهم:

• آند مشترک: پایه‌های آند همه segmentها به یک پایه مشترک متصل شده‌اند و معمولاً به ولتاژ مثبت وصل می‌شوند.

• 10 پایه، معمولاً شامل 7 پایه segment، 1 پایه نقطه اعشاری (DP)، 1 پایه مشترک آند، و 1 پایه اضافی یا زمین داخلی است.

• طراحی پایه‌های بالا و پایین کمک می‌کند جای‌گذاری در مدار و لحیم‌کاری راحت‌تر شود.

• مناسب برای پروژه‌هایی که نیاز به نمایش اعداد با اندازه بزرگ‌تر و وضوح بالا دارند.

🔧 نحوه راه‌اندازی سریع:

• پایه آند مشترک را به تغذیه مثبت (مثلاً +5V) وصل کنید.

• برای روشن کردن هر segment یا نقطه اعشاری، پایه مربوطه را به زمین (GND) از طریق مقاومت محدودکننده جریان (220 تا 330 اهم) وصل کنید.

• استفاده از مقاومت محدودکننده جریان برای محافظت از LEDها الزامی است.
