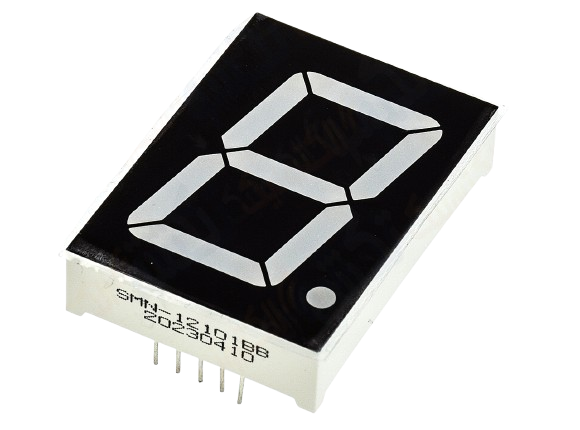

مدل 12101BB یک نمایشگر LED سون سگمنت تکرقمی با نور آبی جذاب و طراحی آند مشترک (Common Anode) است. ابعاد بزرگ و نور درخشان آن، این مدل را گزینهای عالی برای نمایشگرهای دیجیتال صنعتی، تجهیزات پزشکی، تابلوهای تبلیغاتی و پروژههای خاص با نیاز به دید از فاصله زیاد میکند.
نمایشگر بزرگ با نور آبی بسیار جذاب و مدرن
مناسب برای خوانایی بالا در روز و شب
پشتیبانی از نقطه اعشاری (DP) برای کاربردهای محاسباتی
سازگار با میکروکنترلرها و آیسیهای درایور مانند 74HC595، ULN2003، CD4511
مناسب برای پنلهای فلزی، تابلوهای صنعتی یا ابزارهای اندازهگیری
پایه آند مشترک را به +5V یا +3.3V متصل کنید (بسته به طراحی مدار).
پایههای سگمنت را از طریق مقاومتهای 150–220Ω به GND متصل کنید.
برای کنترل نقطه اعشاری (DP)، از همان روش بالا استفاده کنید.
در پروژههای با جریان بالا، استفاده از ترانزیستور یا ULN2003 توصیه میشود.
| Feature | Specification |
|---|---|
| پکیج (Package) | Through-hole |
| تعداد در بسته | 50 |
| بستهبندی (Packing) | TRAY |
| ولتاژ کاری Segment | حدود 2.8 تا 3.3 ولت |
| جریان معمول Segment | 10 تا 20 میلیآمپر (حداکثر 30mA) |
| نوع سگمنت | آند مشترک (Common Anode) |
| دمای کاری | –20°C تا +75°C |
| رنگ تابش | آبی (λp ≈ 465–470 نانومتر) |
| آرایش پایهها | معمولاً 10 تا 13 پایه (بالا/پایین یا کناری) |
| مقاومت پیشنهادی | 150 تا 220 اهم برای هر سگمنت |
