ویژگی‌های کلیدی

1. ولتاژ خروجی ثابت 5 ولت:
   • ولتاژ خروجی ثابت 5 ولت برای تأمین انرژی دستگاه‌های مختلف مانند میکروکنترلرها، سنسورها، و مدارهای دیجیتال.
2. جریان خروجی 1 آمپر:
   • قابلیت تأمین جریان خروجی تا 1 آمپر که مناسب برای مدارهای سبک و دستگاه‌های کوچک است.
3. دقت بالا:
   • دقت ولتاژ خروجی تا ±2% که برای بسیاری از کاربردها مناسب است.
4. پکیج SMD:
   • طراحی سطحی برای نصب آسان روی بردهای مدار چاپی (PCB) و مناسب برای تولید انبوه.
5. حفاظت داخلی:
   • محافظت در برابر اضافه‌بار و گرمای بیش از حد برای اطمینان از عملکرد ایمن.

کاربردها

1. منابع تغذیه برای میکروکنترلرها:
   • تأمین ولتاژ ثابت 5 ولت برای میکروکنترلرها و دیگر اجزای دیجیتال.
2. مدارهای رادیویی و مخابراتی:
   • برای تأمین ولتاژ ثابت برای مدارهای حساس به نوسانات ولتاژ.
3. سیستم‌های اندازه‌گیری:
   • استفاده در تجهیزات اندازه‌گیری برای تأمین ولتاژ ثابت و کاهش نویز.
4. دستگاه‌های الکترونیکی قابل حمل:
   • برای دستگاه‌های کوچک و قابل حمل که به ولتاژ 5 ولت نیاز دارند.
5. تجهیزات مصرفی خانگی:
   • برای لوازم الکترونیکی خانگی که به ولتاژ 5 ولت ثابت نیاز دارند.

مزایا و معایب

مزایا:

• نصب سطحی (SMD): مناسب برای طراحی‌های مدرن و بردهای مدار چاپی جمع و جور.
• جریان خروجی 1 آمپر: مناسب برای مدارهای کوچک و دستگاه‌های مختلف.
• حفاظت داخلی: ایمنی بالا با محافظت در برابر گرمای بیش از حد و اضافه‌بار.
• دقت ولتاژ مناسب: ولتاژ ثابت با دقت بالا برای کاربردهای حساس.

معایب:

• بازده پایین: به دلیل استفاده از رگولاتور خطی، بازده نسبت به رگولاتورهای سوئیچینگ پایین‌تر است.
• نیاز به هیت‌سینک: در شرایطی که جریان زیاد باشد، ممکن است نیاز به هیت‌سینک برای دفع گرما باشد.

نکات مهم در استفاده

1. انتخاب خازن‌های مناسب:
   • برای کاهش نویز و بهبود عملکرد، استفاده از خازن‌های مناسب در ورودی و خروجی ضروری است.
2. مدیریت حرارت:
   • در صورتی که جریان خروجی زیاد باشد، برای جلوگیری از داغ شدن بیش از حد باید از هیت‌سینک یا روش‌های دیگر برای خنک کردن استفاده کنید.
3. اتصال مناسب پایه‌ها:
   • اتصال صحیح پایه‌ها برای عملکرد درست ضروری است. پایه ورودی باید به ولتاژ ورودی و پایه خروجی به بار متصل شود.
4. در نظر گرفتن محدودیت‌های ولتاژ و جریان:
   • حداکثر ولتاژ ورودی 35 ولت و حداکثر جریان خروجی 1 آمپر است، که باید در طراحی مدار مدنظر قرار گیرد.

نتیجه‌گیری

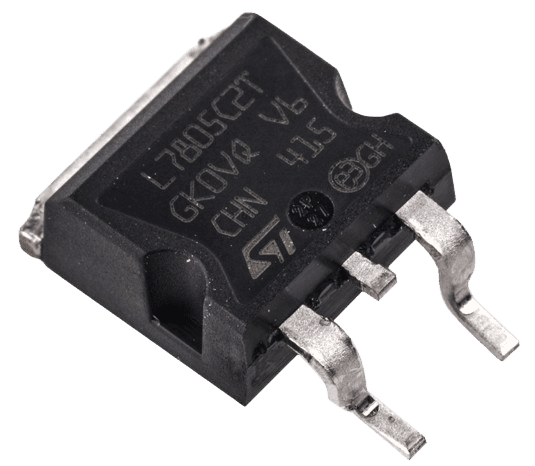

رگولاتور L7805CD2T-TR SMD یک انتخاب مناسب برای تأمین ولتاژ ثابت 5 ولت در مدارهای الکترونیکی است. طراحی سطحی (SMD) آن نصب آسان و فضای کم‌تری روی PCB اشغال می‌کند. این رگولاتور به دلیل دقت ولتاژ و جریان خروجی مناسب برای بسیاری از کاربردها در سیستم‌های صنعتی، خانگی، و تجهیزات مخابراتی انتخابی عالی است.
