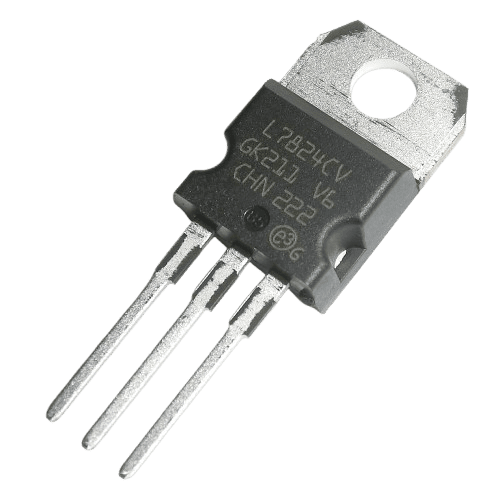

ویژگی‌های کلیدی L7824CV

1. ولتاژ خروجی پایدار: ولتاژ خروجی دقیق 24 ولت.
2. محافظت داخلی: محافظت در برابر افزایش دما و جریان بیش از حد.
3. توانایی تأمین جریان بالا: تا 1.5 آمپر در خروجی.
4. سهولت استفاده: تنها نیاز به دو خازن خارجی برای عملکرد پایدار.
5. عملکرد قابل اطمینان: طراحی ساده و مقاوم برای کاربردهای صنعتی..

مدار نمونه برای استفاده از L7824CV

قطعات مورد نیاز

1. L7824CV
2. خازن سرامیکی 0.33 میکروفاراد (ورودی)
3. خازن الکترولیتی 0.1 میکروفاراد (خروجی)

1. ورودی: ولتاژ ورودی باید حداقل 26 ولت باشد تا عملکرد صحیح داشته باشد.
2. خازن‌ها: خازن‌های خارجی برای فیلتر کردن ریپل ولتاژ استفاده می‌شوند.
3. خروجی: ولتاژ ثابت 24 ولت در خروجی دریافت می‌شود.

کاربردها

1. تغذیه مدارهای الکترونیکی: تأمین ولتاژ پایدار برای میکروکنترلرها، سنسورها و ماژول‌ها.
2. منابع تغذیه صنعتی: استفاده در بردهای قدرت و تجهیزات تست.
3. مدارهای صوتی: تأمین ولتاژ پایدار برای تقویت‌کننده‌ها.
4. سیستم‌های مخابراتی: تأمین ولتاژ مورد نیاز تجهیزات RF.

نکات مهم در استفاده از L7824CV

1. انتخاب هیت‌سینک: برای جلوگیری از گرم شدن بیش از حد، از هیت‌سینک مناسب استفاده کنید.
2. ولتاژ ورودی: ولتاژ ورودی باید حداقل 2 ولت بیشتر از ولتاژ خروجی (26 ولت) باشد.
3. جریان خروجی: حداکثر جریان خروجی 1.5 آمپر است؛ برای جریان‌های بالاتر از مدارهای موازی یا سری استفاده نکنید.
4. محافظت از ولتاژ ورودی: برای محافظت در برابر نویز و نوسانات ولتاژ، خازن ورودی را نزدیک به پایه ورودی رگولاتور قرار دهید.
5. محدوده دمای کاری: از استفاده در دماهای بالاتر از 125 درجه سانتی‌گراد خودداری کنید.

معایب L7824CV

1. راندمان پایین: به دلیل خطی بودن، انرژی زیادی به صورت گرما تلف می‌شود.
2. نیاز به هیت‌سینک: برای جریان‌های بالا، استفاده از هیت‌سینک ضروری است.
3. محدودیت جریان و ولتاژ ورودی: نمی‌تواند جریان‌های بسیار بالا یا ولتاژهای ورودی بسیار زیاد را تحمل کند.
