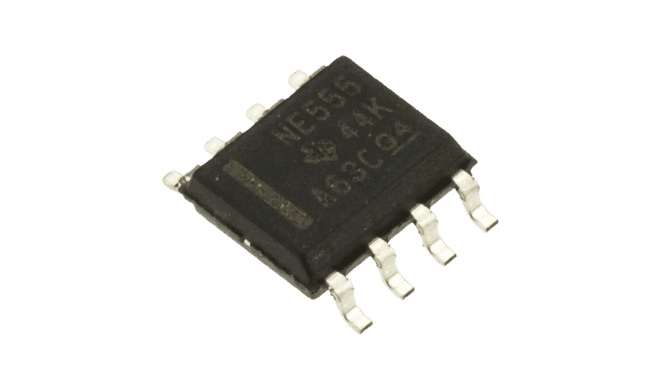

ویژگی‌های کلیدی NE555 (SMD-8)

1. حالت‌های دوگانه (Astable و Monostable): مشابه نسخه DIP، این آی‌سی می‌تواند در دو حالت مختلف به کار رود:
   • حالت Astable (مدار مولد پالس): برای تولید پالس‌های مربعی با فرکانس مشخص.
   • حالت Monostable (تایمر): برای تولید یک پالس خروجی با مدت زمان ثابت پس از تحریک ورودی.
2. خروجی دیجیتال: مانند نسخه DIP، NE555 خروجی دیجیتال با دو حالت HIGH و LOW دارد.
3. مصرف انرژی کم: دارای مصرف انرژی بسیار کم است که باعث افزایش کارایی در مدارهای کم مصرف می‌شود.
4. ظرفیت عملکرد بالا: قابلیت کار در ولتاژهای مختلف (4.5V تا 15V) و دامنه دمایی وسیع (-55°C تا +125°C).
5. طراحی فشرده: بسته‌بندی SMD آن، به‌ویژه برای بردهای چاپی با فضاهای محدود مناسب است.

کاربردها

1. مدارهای تایمر و تأخیر زمانی: برای تولید تأخیر زمانی در مدارهایی که به زمان‌بندی دقیق نیاز دارند.
2. تولید پالس‌های مربعی: به‌عنوان یک مولد پالس در مدارهای سوییچینگ و فرکانس بالا.
3. کنترل سرعت موتور: برای استفاده در مدارهای کنترل سرعت موتورهای DC.
4. مدارهای هشدار: در مدارهای هشدار و بیزر برای ایجاد پالس‌های هشدار دهنده.
5. چراغ‌های چشمک‌زن: برای استفاده در مدارهایی که نیاز به چشمک‌زن دارند.

مدار نمونه با NE555 (SMD-8)

1. مدار تایمر Monostable:

اتصالات:

• پایه 1 (GND): به زمین متصل می‌شود.
• پایه 2 (Trigger): به ورودی پالس متصل می‌شود.
• پایه 3 (Output): خروجی پالس.
• پایه 4 (Reset): به ولتاژ مثبت متصل می‌شود.
• پایه 5 (Control): معمولاً به زمین متصل می‌شود.
• پایه 6 (Threshold): به یک خازن و مقاومت متصل است.
• پایه 7 (Discharge): به مقاومت متصل است.
• پایه 8 (Vcc): به ولتاژ مثبت متصل می‌شود.

2. مدار مولد پالس Astable:

اتصالات:

• پایه 1 (GND): به زمین متصل می‌شود.
• پایه 2 (Trigger): به پایۀ 6 متصل می‌شود.
• پایه 3 (Output): خروجی پالس مربعی.
• پایه 4 (Reset): به ولتاژ مثبت متصل می‌شود.
• پایه 5 (Control): معمولاً به زمین متصل می‌شود.
• پایه 6 (Threshold): به پایۀ 2 متصل است و به یک خازن و مقاومت متصل می‌شود.
• پایه 7 (Discharge): به مقاومت متصل است.
• پایه 8 (Vcc): به ولتاژ مثبت متصل می‌شود.

مزایا و معایب NE555 (SMD-8)

مزایا:

• فضای کمتر: به دلیل بسته‌بندی SMD، این آی‌سی فضای کمتری را روی PCB اشغال می‌کند و برای استفاده در طراحی‌های فشرده مناسب است.
• عملکرد مشابه نسخه DIP: عملکرد و ویژگی‌های آن مشابه با نسخه DIP است و هیچ تفاوتی در عملکرد ندارد.
• کاهش هزینه تولید: استفاده از بسته‌بندی SMD برای تولید خودکار و هزینه‌های کمتر مونتاژ مناسب است.
• عملکرد پایدار و دقت بالا: می‌تواند عملکرد بسیار پایدار و دقت بالایی در تولید پالس‌ها ارائه دهد.

معایب:

• مشکل نصب دستی: نصب دستی آی‌سی‌های SMD به دلیل اندازه کوچک‌تر آن‌ها می‌تواند کمی سخت باشد.
• محدودیت در جریان: مشابه نسخه DIP، جریان خروجی به 200 میلی‌آمپر محدود است.

نکات مهم در استفاده از NE555 (SMD-8)

1. توجه به نصب صحیح: آی‌سی‌های SMD باید با دقت نصب شوند، به‌خصوص زمانی که با استفاده از دستگاه‌های مونتاژ خودکار یا با روش‌های لحیم‌کاری دستی نصب می‌شوند.
2. انتخاب مقاومت و خازن مناسب: برای تنظیم فرکانس یا زمان‌بندی، انتخاب صحیح مقاومت‌ها و خازن‌ها بسیار اهمیت دارد.
3. ولتاژ ورودی: از تأمین ولتاژ در محدوده مجاز (4.5V تا 15V) اطمینان حاصل کنید.
