• در بعضی از پروژه‎ها همانند تابلو روان نیاز به پورت‎های خروجی زیادی است. با توجه به اینکه تعداد پین‎های یک میکروکنترلر محدود می‎باشد می‎بایست از تکنیک‎های دیگر برای افزایش پورت خروجی استفاده کرد. یکی از این روش‎ها استفاده از آی‎سی‎های شیفت رجیستر می‎باشد.

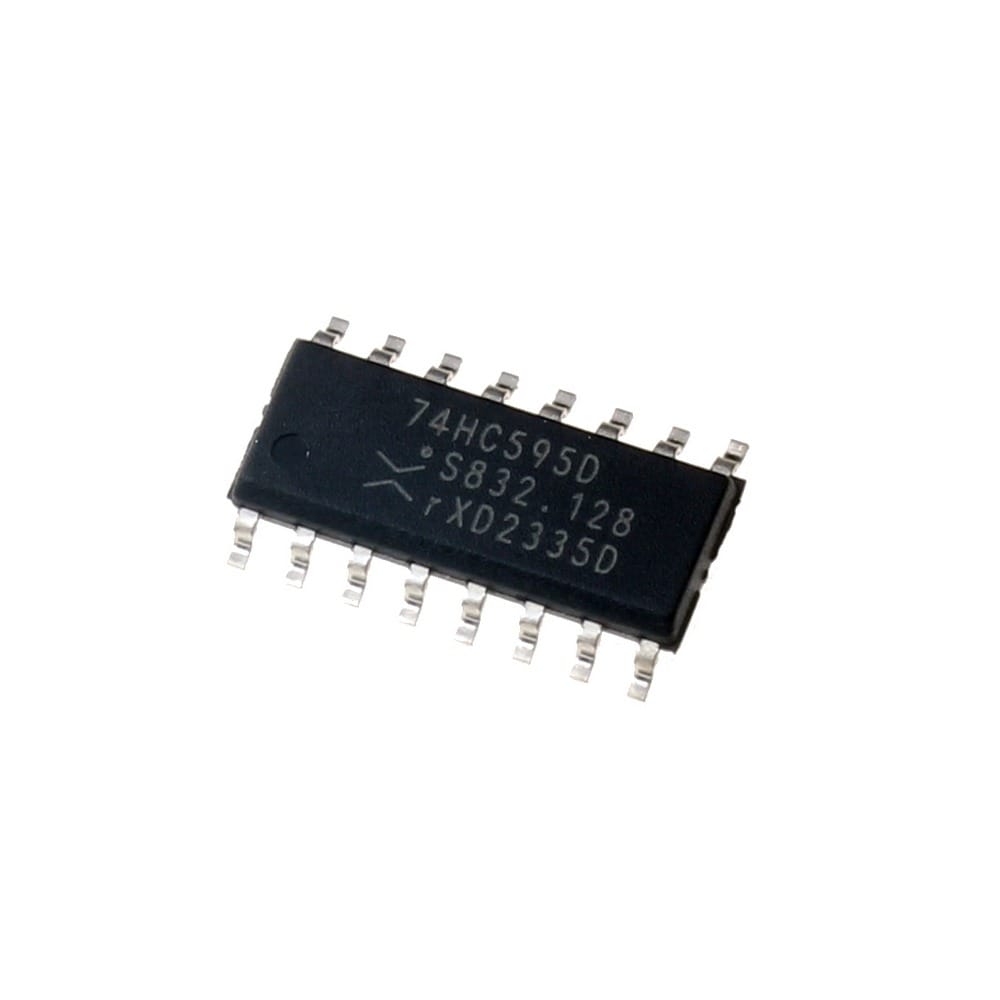

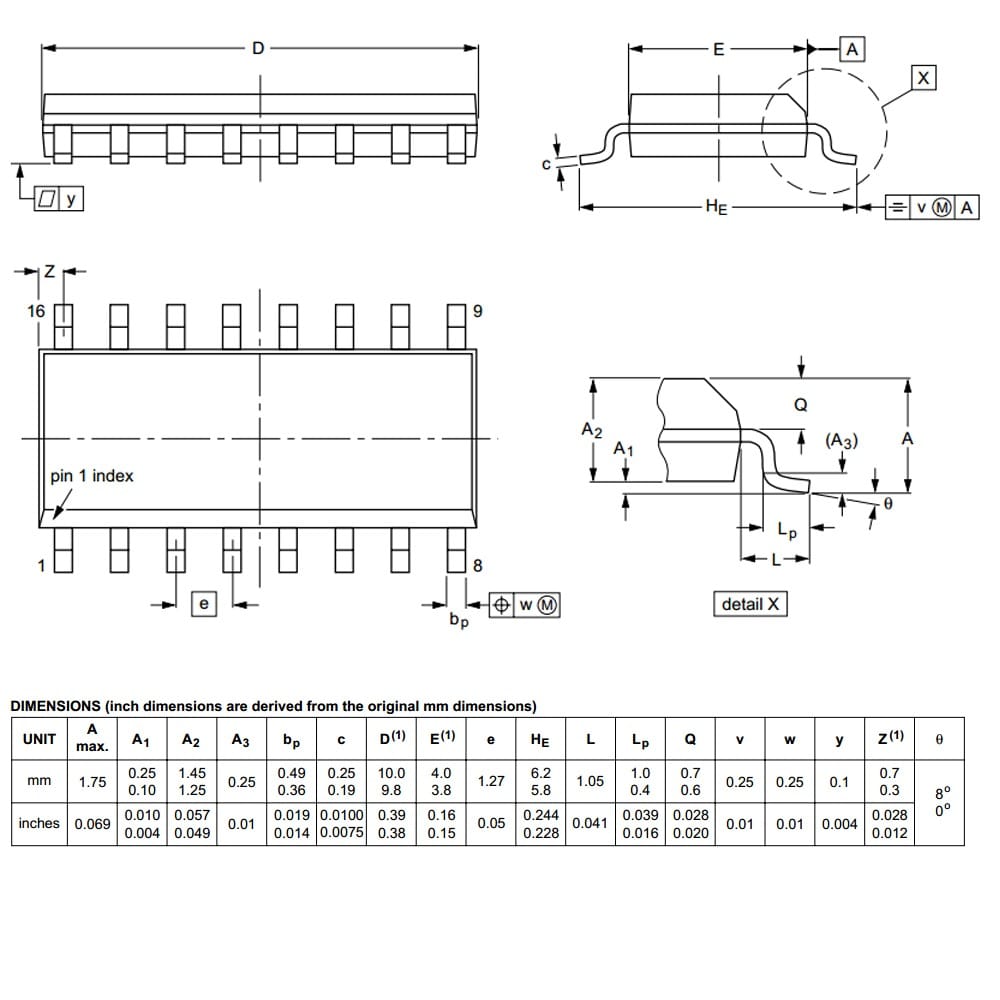

  آی‎سی74HC595 یک آی‎سی شیفت رجیستر 8 بیتی است که دیتای ورودی را به صورت سریال دریافت و به صورت سریال و پارالل به خروجی می‎دهد. برای متصل کردن این آی‎سی به میکروکنترلر نیاز به 3 پین از میکروکنترلر را خواهید داشت. پایه دیتا، کلاک پالس و لچ از این آی‎سی باید به میکروکنترلر متصل شود. شما دیتاهای سریال را به پایه دیتا در لبه بالاروند کلاک پالس ارسال می‎کنید و در نهایت با اعمال یک پالس بر روی پایه لچ دیتا را در خروجی آی‎سی خواهید دید. از ویژگی‎های این آی‎سی اتصال تعداد نامحدودی از این چیپ به هم می‎باشد. یعنی خروجی سریال یک آی‎سی ورودی سریال آی‎سی دیگر خواهد بود و شما با همان 3 پین می‎تواند تعداد نامحدودی پورت خروجی برای پروژه خود فراهم کنید.
