9.720تومان
ضمانت اصالت کالا
بازگشت وجه در صورت معیوب بودن
ارسال سریع و اکسپرس
امکان پرداخت درب محل

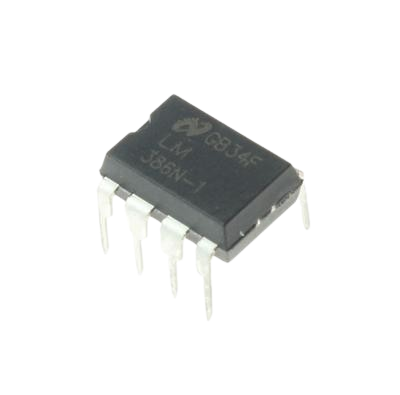

آیسی LM386N DIP‑8 (از جمله مدلهای معتبر مانند N‑1, N‑3 یا N‑4) یک آمپلیفایر صوتی کلاس AB تککاناله است که با مصرف بسیار کم و تعداد قطعات جانبی پایین مناسب نمونهسازی سریع، بردبورد و پروژههای DIY صوتی است
مناسب برای پروتوتایپ سریع روی Breadboard یا مدارهای سفارشی
اجرای پروژههایی مانند بلندگوهای دسکتاپ، تقویتصوتهای کوچک، آمپگیتار DIY
کنترل ساده Gain بدون بهکارگیری میکروکنترلر یا مدارهای پیچیده
عملکرد قابل قبول با اجزای حداقلی
گزینه پرطرفدار برای مدلهای کپی یا Clone DIP‑8
ورودی Audio به پایه 3 با خازن Coupling 0.05–1µF
پایه 1 و 8: برای Gain پیشفرض ×20 باز یا با خازن 10µF برای Gain ×200
تغذیه Vs به پایه 6 (معمولاً 9 V یا کمتر)
پایه 7: Bypass (ارتقاء نویز، از 0.1µF تا 10µF پیشنهاد شده)
خروجی به اسپیکر از پایه 5، با خازن بلوک DC و فیلتر شعاعی نزدیک خروجی
مقاومت و خازن های بایپس نزدیک IC برای کاهش نویز
| Feature | Specification |
|---|---|
| پکیج (Package) | DIP-8 |
| تعداد در بسته | 50 |
| بستهبندی (Packing) | TUBE |
| ولتاژ | LM386N‑1: 4–12V، LM386N‑3: مشابه، LM386N‑4: تا 18V |
| توان خروجی | ~250mW @6V، ~700mW @9V، تا 1W @16V مدل N‑4 |
| حالت تقویت (Gain) | داخلی: ×20 (26dB)؛ با اتصال C یا RC بین pin 1 و pin 8 تا ×200 (46dB) |
| مصرف جریان سکون (Quiescent) | ~4mA @6V |
| حداقل امپدانس بلندگو قابل اتصال | 4Ω، بهینه برای 8Ω یا 32Ω |
| اعوجاج کلی (THD) | ~0.2٪ برای توان پایین؛ ممکن است ~10٪ در ماکزیمم توان |
| باند پاسخروجی | تا ~0.3MHz (300kHz) |
