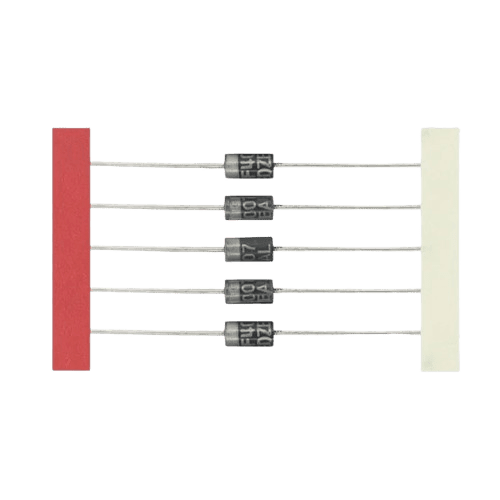

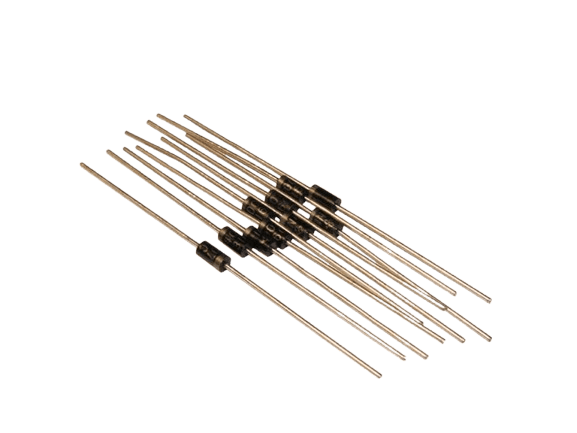

UF4007 یک دیود بازیابی سریع (Ultra-Fast Recovery Diode) است که برای کاربردهایی که به سرعت سوئیچینگ بالا و ولتاژ معکوس بالا نیاز دارند، طراحی شده است. این دیود مشابه دیودهای 1N4007 است، اما با زمان بازیابی بسیار سریع‌تر.

ویژگی‌های کلیدی

1. زمان بازیابی سریع:
   زمان بازیابی 75 نانوثانیه باعث می‌شود این دیود برای کاربردهای فرکانس بالا مناسب باشد.
2. ولتاژ معکوس بالا:
   تا 1000 ولت، مناسب برای کاربردهایی با ولتاژ بالا.
3. جریان مستقیم تا 1 آمپر:
   توانایی حمل جریان مناسب برای کاربردهای مختلف.
4. پکیج DIP:
   مناسب برای مدارهای نصب‌شده با لحیم‌کاری دستی یا صنعتی.

کاربردها

1. منابع تغذیه سوئیچینگ (SMPS):
   مناسب برای مدارهای رکتفایر و بازیابی جریان.
2. مبدل‌های DC-DC:
   برای کاربردهایی که نیاز به دیود بازیابی سریع دارند.
3. موتور درایوها:
   حفاظت در برابر جریان معکوس یا بازیابی انرژی.
4. مدارات محافظ:
   در برابر ولتاژهای گذرا و نویز.

مزایا و معایب

مزایا:

• زمان بازیابی سریع.
• ولتاژ معکوس بالا (1000 ولت).
• مناسب برای کاربردهای فرکانس بالا.

معایب:

• جریان مستقیم محدود به 1 آمپر.
• افت ولتاژ کمی بالاتر نسبت به برخی دیودهای معمولی.

نکات طراحی

1. خنک‌کننده:
   اگر جریان نزدیک به 1 آمپر باشد، بررسی گرمایش و استفاده از خنک‌کننده ضروری است.
2. نصب در مدار:
   به جهت دیود (آند و کاتد) دقت کنید تا از آسیب به مدار جلوگیری شود.
3. حفاظت اضافی:
   در مدارهای حساس، از دیودهای حفاظتی و خازن برای کاهش نویز و ولتاژهای گذرا استفاده کنید.
