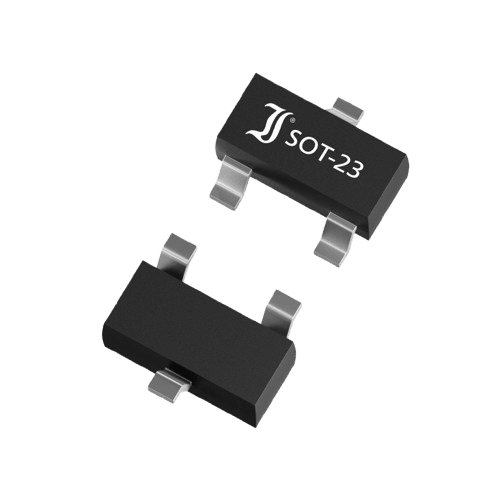

BAT54S یک دیود شاتکی با بستهبندی SOT-23 است که شامل دو دیود شاتکی با اتصال کاتد مشترک میباشد. این دیود برای کاربردهایی با ولتاژ پایین و جریان متوسط طراحی شده و به دلیل افت ولتاژ پایین و سرعت سوئیچینگ بالا، در مدارات حساس به عملکرد سریع و بازدهی بالا استفاده میشود.
در ساختار BAT54S، دو دیود شاتکی با کاتد مشترک قرار دارند که میتوانند در مسیرهای مختلف جریان استفاده شوند. این ویژگی باعث میشود دیود در طراحیهای دوطرفه یا حفاظت در مدارهای حساس نقش کلیدی ایفا کند.
| Feature | Specification |
|---|---|
| پکیج (Package) | |
| تعداد در بسته | |
| بستهبندی (Packing) | |
| نوع (Type) | دیود شاتکی (Schottky Diode) |
| ساختار داخلی (Configuration) | دو دیود با کاتد مشترک |
| ولتاژ معکوس حداکثر (VR) | 30 ولت |
| جریان مستقیم حداکثر (IF) | 200 میلیآمپر (هر دیود) |
| افت ولتاژ مستقیم (VF) | 0.35 ولت (در جریان 10 میلیآمپر) |
| جریان نشتی معکوس (IR) |
2 میکروآمپر (در ولتاژ 25 ولت)
|
| دمای کاری (Operating Temperature) | -65°C تا +150°C |
