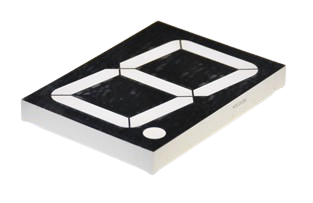

مدل 40101BSR یک نمایشگر LED سون سگمنت تکرقمی بسیار بزرگ با نور قرمز پرقدرت و طراحی آند مشترک (Common Anode) است. این مدل برای پروژههایی طراحی شده که نیاز به نمایش بسیار واضح و خوانا از فاصله بسیار زیاد دارند. این سون سگمنت معمولاً در تابلوهای فضای باز، نمایشگرهای شهری، اعلام ظرفیت یا تایمرهای صنعتی بزرگ استفاده میشود.
بزرگترین سون سگمنت استاندارد تکرقمی در بازار
دید بسیار قوی حتی از فاصله بالای 20 متر
مناسب برای کاربری صنعتی، نمایشگاهی، شهری و تجاری
پشتیبانی از کنترل با آیسیها یا میکروکنترلرها (مثل آردوینو، STM32، PIC و…)
بدنه مقاوم مناسب برای استفاده طولانی مدت
پایههای آند مشترک را به +5V یا +3.3V متصل کنید.
پایههای هر سگمنت را با مقاومت مناسب (220Ω) به GND وصل کنید.
برای کنترل چند رقم، از تکنیک مالتیپلکس و آیسیهایی مانند 74HC595 یا ULN2003 استفاده کنید.
برای تغذیه جریان بالاتر، از ترانزیستور یا ماسفت جهت درایو سگمنتها استفاده شود.
| Feature | Specification |
|---|---|
| پکیج (Package) | Through-hole |
| تعداد در بسته | 50 |
| بستهبندی (Packing) | TRAY |
| ولتاژ مستقیم هر Segment | 1.8V تا 2.2V |
| جریان معمول Segment | 20 تا 30 میلیآمپر |
| نوع سگمنت | آند مشترک (Common Anode) |
| دمای کاری | –20°C تا +75°C |
| رنگ تابش | قرمز (Red LED ~620–640nm) |
| آرایش پایهها | معمولاً 10 تا 14 پایه |
| مقاومت پیشنهادی | 180 تا 330 اهم (بسته به ولتاژ تغذیه) |
