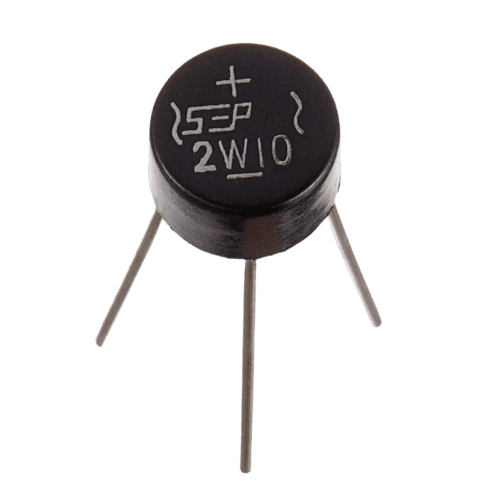

پل دیود 2W10 یک پل یکسوساز است که برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) استفاده میشود. این قطعه دارای طراحی ساده و کاربرد گستردهای در مدارهای الکترونیکی است.
ویژگیهای کلیدی 2W10
- توانایی مدیریت جریان بالا: حداکثر جریان 2 آمپر برای استفاده در بارهای متوسط.
- ولتاژ معکوس بالا: تحمل ولتاژ تا 1000 ولت، مناسب برای ولتاژهای ورودی AC استاندارد.
- جریان اوج گذرا: توانایی تحمل جریان لحظهای تا 50 آمپر برای مدیریت شرایط گذرای مدار.
- طراحی ساده و کاربردی: مناسب برای مدارهای عمومی و کاربردهای استاندارد AC به DC.
- دمای عملیاتی گسترده: قابل استفاده در محیطهای صنعتی با شرایط دمایی سخت.
کاربردها
- منبع تغذیه AC به DC: برای مبدلهای قدرت در دستگاههای الکترونیکی.
- شارژرها و آداپتورها: برای شارژرهای دستگاههای قابلحمل و کوچک.
- مدارهای روشنایی: در مدارهای LED و لامپهای کممصرف.
- کنترلکنندههای موتور: برای یکسو کردن ولتاژ AC در درایوهای موتور.
- مدارهای عمومی الکترونیک: برای تبدیل ولتاژ AC به DC در دستگاههای الکترونیکی کوچک.
مدار نمونه با 2W10
مدار یکسوساز پل کامل (Full-Wave Rectifier):
- پایههای ~ (AC): به دو پایه ولتاژ ورودی AC متصل میشوند.
- پایههای + (DC) و – (DC): به بار (Load) و خروجی DC متصل میشوند.
- این مدار جریان متناوب را به جریان مستقیم پالسی تبدیل میکند. برای بهبود خروجی، میتوان از خازنهای فیلتر استفاده کرد.
مزایا
- قیمت مناسب: برای پروژههای عمومی و اقتصادی بسیار بهصرفه است.
- عملکرد پایدار: مناسب برای کاربردهای با ولتاژ و جریان متوسط.
- نصب آسان: با بستهبندی DIP-4، نصب آن در مدارهای مختلف آسان است.
- طول عمر بالا: طراحی مناسب برای شرایط محیطی سخت.
توجهات طراحی
- مدیریت حرارت: در صورت استفاده در جریان نزدیک به حداکثر مقدار (2 آمپر)، از هیتسینک یا تهویه مناسب استفاده کنید.
- انتخاب خازن فیلتر: برای بهبود خروجی DC، از خازنهای با ظرفیت مناسب در خروجی استفاده کنید.
- ولتاژ ورودی: ولتاژ AC نباید از حداکثر ولتاژ معکوس 1000 ولت بیشتر شود.
- لحیمکاری صحیح: دقت کنید که پایهها به درستی و با حرارت مناسب لحیم شوند.
2W10 یک پل دیود پرکاربرد و استاندارد است که برای استفاده در مدارهای یکسوساز با جریان و ولتاژ متوسط ایدهآل میباشد. این قطعه با طراحی ساده و قیمت مناسب، گزینهای عالی برای پروژههای الکترونیکی کوچک و مدارهای تغذیه است.
