ماسفت TTK2837 – تکنولوژی MOSFET قدرت

بررسی تخصصی ترانزیستور قدرت ولتاژ بالا

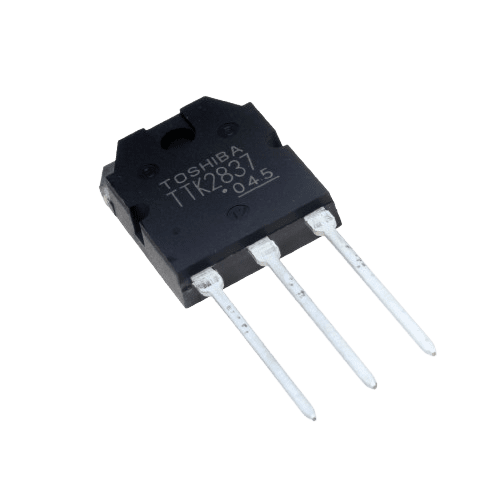

ماسفت TTK2837 یک ترانزیستور قدرت مبتنی بر تکنولوژی MOSFET است که معمولاً به عنوان معادل یا نسخه جایگزین برای 2SK2837 شناخته می‌شود.

مشخصات فنی جامع

پارامترهای اصلی

• ولتاژ درین-سورس: 900V

• جریان درین پیوسته: 6A (در 25°C)

• جریان درین پالسی: 24A

• مقاومت درین-سورس روشن: 1.5Ω (1500mΩ) در Vgs=10V

• بسته‌بندی: TO-3P

مشخصات کلیدی

• ولتاژ گیت-سورس: ±30V

• توان مجاز: 150W

• دمای اتصال: -55°C تا +150°C

• ظرفیت خازنی ورودی (Ciss): 1500pF

• بار گیت (Qg): 50nC

• شارژ گیت-سورس (Qgs): 13nC

• ظرفیت خازنی خروجی (Coss): 100pF

ویژگی‌های منحصر به فرد

✅ مزایای کلیدی

• ولتاژ کاری بسیار بالا (900V)

• ساختار مقاوم و بادوام

• پایداری حرارتی خوب

• قابلیت اطمینان بالا

• قیمت مقرون به صرفه

📊 مشخصات پیشرفته

• فرکانس کاری تا 50kHz

• تلفات هدایت بهینه برای ولتاژ بالا

• پاسخ سوئیچینگ مناسب

• مناسب برای کاربردهای ولتاژ بالا

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• منابع تغذیه سوئیچینگ ولتاژ بالا

• مبدل‌های Flyback ولتاژ بالا

• اینورترهای خورشیدی

• سیستم‌های UPS صنعتی

• مبدل‌های Boost

• سیستم‌های کنترل صنعتی

• تجهیزات روشنایی LED ولتاژ بالا

مدار راه‌اندازی پیشنهادی

الزامات درایور گیت

• ولتاژ درایور گیت: 12V-15V توصیه می‌شود

• جریان درایور پیک: حداقل 1.5A

• مقاومت گیت: 4.7-22Ω

• سرعت سوئیچینگ بهینه: 30-50kHz

پارامترهای حرارتی

• مقاومت حرارتی اتصال-هوا (Rthj-a): 83°C/W

• مقاومت حرارتی اتصال-کیس (Rthj-c): 1.25°C/W

• حداکثر دمای اتصال (Tjmax): 150°C

نکات حیاتی در طراحی

هشدارهای مهم

• رعایت فاصله عایقی مناسب برای ولتاژ بالا

• مدیریت حرارتی مناسب ضروری است

• فیوز حفاظتی در مسیر درین

• از اتصال کوتاه گیت-سورس جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با فاصله عایقی کافی

• خازن‌های بای‌پس سرامیکی با ولتاژ کاری بالا

• هیت‌سینک مناسب برای دفع حرارت

• مدار snubber برای کاهش spike ولتاژ

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 25ns

• زمان افزایش (tr): 50ns

• زمان تأخیر خاموش شدن (td(off)): 70ns

• زمان سقوط (tf): 35ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 45μJ

• انرژی خاموش شدن (Eoff): 23μJ

• انرژی بازیابی معکوس (Err): 8μJ

برنامه‌های کاربردی خاص

طراحی مبدل Flyback ولتاژ بالا

• فرکانس کاری: 40-60kHz

• ولتاژ ورودی: 600-800VDC

• قدرت خروجی: تا 200W

• راندمان: >88%

طراحی اینورتر خورشیدی

• فرکانس کاری: 25-45kHz

• ولتاژ ورودی: 700-900VDC

• قدرت خروجی: تا 300W

• راندمان: >90%

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود ولتاژ بالا برای حفاظت از گیت

• RC snubber برای کاهش spike ولتاژ

• فیوز سریع در مسیر درین

• حفاظت اضافه دما با NTC

ملاحظات ولتاژ بالا

• فاصله عایقی کافی روی PCB

• خازن‌های با ولتاژ کاری مناسب

• طراحی کریپژ و کلییرنس مناسب

• استفاده از عایق‌های حرارتی مناسب

جمع‌بندی نهایی

TTK2837 یک ماسفت با ولتاژ کاری بسیار بالا است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• ولتاژ کاری بسیار بالا (900V)

• قابلیت اطمینان بالا در ولتاژهای بالا

• ساختار مقاوم و بادوام

• مناسب برای فرکانس‌کاری پایین تا متوسط

• قیمت بسیار مقرون به صرفه

💰 مقرون به صرفه برای

• اینورترهای خورشیدی

• منابع تغذیه ولتاژ بالا

• سیستم‌های کنترل صنعتی

• تجهیزات UPS صنعتی

• تجهیزات روشنایی صنعتی

این قطعه برای طراحانی که به دنبال ولتاژ کاری بالا، قابلیت اطمینان و هزینه بهینه در کاربردهای ولتاژ بالا هستند، انتخابی ایده‌آل محسوب می‌شود.
