ویژگی‌های کلیدی

1. بهره بالا (High Gain): توانایی تقویت سیگنال‌های ضعیف با گین جریان بالا تا 1000.
2. تحمل ولتاژ و جریان بالا: ولتاژ کالکتور-امتر 60 ولت و جریان کالکتور تا 5 آمپر.
3. توان بالا: توان اتلافی 60 وات که این ترانزیستور را برای کاربردهای قدرتی مناسب می‌کند.
4. پایداری دمایی: عملکرد مناسب در محدوده دمایی گسترده از -65°C تا +150°C.

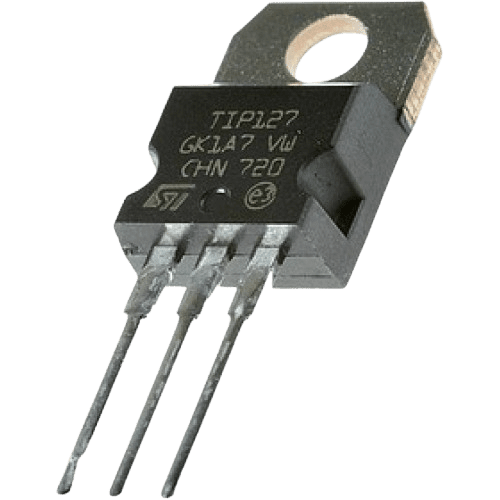

5. بسته‌بندی TO-220: مناسب برای نصب روی هیت‌سینک و دفع گرمای زیاد در هنگام کار با بارهای سنگین.

کاربردها

• درایور موتور: استفاده در درایوهای موتور DC و سیستم‌های کنترل سرعت.
• تقویت‌کننده‌های قدرت: تقویت سیگنال‌های صوتی یا دیگر سیگنال‌های کم‌جریان.
• سوئیچینگ بارهای سنگین: در کاربردهای سوئیچینگ با ولتاژ و جریان بالا مانند منابع تغذیه و مدارهای قدرت.
• مدارهای قدرتی: در کاربردهایی که نیاز به کنترل دقیق جریان و ولتاژ دارند.

مدار نمونه:

برای استفاده از TIP127 در مدار به‌عنوان سوئیچ یا تقویت‌کننده:

1. پایه‌های ترانزیستور:
   • پایه بیس (B) به سیگنال ورودی یا مقاومت محدودکننده جریان ورودی متصل می‌شود.
   • پایه کالکتور (C) به بار متصل می‌شود.
   • پایه امتر (E) به زمین یا منبع مرجع متصل می‌شود.
2. درایور موتور DC:
   • پایه بیس به سیگنال کنترل وصل می‌شود.
   • پایه کالکتور به موتور و تغذیه وصل می‌شود.
   • پایه امتر به زمین وصل می‌شود.

مزایا

• بهره بالا: برای تقویت سیگنال‌های ضعیف به کار می‌رود.
• تحمل جریان و ولتاژ بالا: مناسب برای استفاده در مدارهای قدرتی.
• گرمای کم: با استفاده از هیت‌سینک می‌توان آن را در دماهای بالا نگه داشت.

توجهات طراحی:

• در صورت استفاده از جریان‌های بالا، از هیت‌سینک مناسب برای ترانزیستور استفاده کنید تا از آسیب ناشی از گرمای بیش از حد جلوگیری شود.
• برای کنترل دقیق جریان ورودی، از یک مقاومت سری با پایه بیس استفاده کنید.
