ویژگی‌های منحصر به فرد

✅ مزایای کلیدی TK1K2A60F

• بسته‌بندی کاملاً ایزوله: عدم نیاز به عایق‌بندی اضافی

• ولتاژ کاری بسیار بالا: 600 ولت – مناسب برای کاربردهای صنعتی پیشرفته

• کیفیت ساخت عالی: استانداردهای کیفیت توشیبا

• نصب آسان: کاهش زمان و هزینه مونتاژ

• ایمنی بالا: کاهش خطر اتصال کوتاه به هیت‌سینک

• قابلیت اطمینان بالا: مناسب برای کاربردهای حساس صنعتی

کاربردهای اصلی

این ماسفت ولتاژ بالا ایزوله در کاربردهای زیر استفاده می‌شود:

• منابع تغذیه سوئیچینگ (SMPS) صنعتی

• مدارات PFC (اصلاح ضریب توان)

• مبدل‌های Flyback و Forward

• اینورترهای صنعتی

• کنترلرهای روشنایی صنعتی

• سیستم‌های UPS (منابع تغذیه بدون وقفه)

• درایورهای موتور AC

• شارژرهای باتری صنعتی

مدار راه‌اندازی پیشنهادی و نکات طراحی

الزامات درایور گیت:

• ولتاژ درایو گیت پیشنهادی: 12-15 V

• جریان پیک درایور: حداقل 0.5-1 A

• مقاومت گیت (R_G): بین 22 تا 100 Ω

• فرکانس سوئیچینگ بهینه: 50-100 kHz

پارامترهای حرارتی:

• مقاومت حرارتی اتصال-هوا (R_θJ-A): 62 °C/W (بدون هیت‌سینک)

• مقاومت حرارتی اتصال-کیس (R_θJ-C): 2.5 °C/W (بیشتر از TO-220 معمولی)

نکات حیاتی در طراحی

• مدیریت حرارتی: با وجود ایزوله بودن، هنوز نیاز به هیت‌سینک مناسب دارید

• فاصله عایقی: رعایت فاصله کافی روی PCB برای ولتاژ 600V

• حفاظت از گیت ضروری است: استفاده از دیود زنر 18V بین گیت و سورس

• مقاومت Pull-Down: یک مقاومت 10kΩ-47kΩ بین گیت و سورس

• خازن بای‌پس: خازن 100nF سرامیکی با ولتاژ کاری بالا

• مدار Snubber: استفاده از مدار اسنابر برای کاهش اسپایک ولتاژ

مشخصات سوئیچینگ

• زمان تأخیر روشن شدن (t_d(on)): 20 ns

• زمان افزایش (t_r): 60 ns

• زمان تأخیر خاموش شدن (t_d(off)): 65 ns

• زمان سقوط (t_f): 35 ns

• انرژی روشن شدن (E_on): 0.09 mJ

• انرژی خاموش شدن (E_off): 0.045 mJ

جایگزین‌های مشابه و معادل

• TK1K2A60U – نسخه غیر ایزوله (TO-220)

• IRF840 – از Infineon

• STP10NB60 – از STMicroelectronics

• FQP10N60C – از Fairchild/ON Semi

• 2SK3568 – از توشیبا

جمع‌بندی نهایی

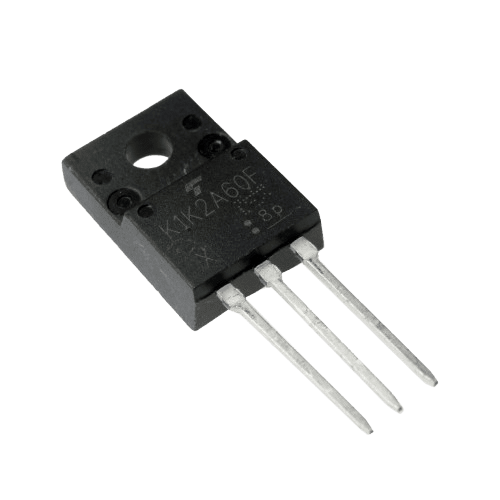

ماسفت TK1K2A60F یک انتخاب مطمئن و حرفه‌ای برای کاربردهای ولتاژ بالا با نیاز به ایزولیشن است.

🎯 مزایای نهایی این قطعه:

• بسته‌بندی کاملاً ایزوله (TO-220F)

• ولتاژ کاری بسیار بالا (600V)

• کیفیت ساخت عالی توشیبا

• نصب آسان و کاهش هزینه مونتاژ

• قابلیت اطمینان بالا

⚠️ محدودیت‌ها:

• مقاومت حرارتی بالاتر از TO-220 معمولی

• مقاومت Rds(on) نسبتاً بالا (280mΩ)

• جریان دهی محدود (12A)

• تکنولوژی قدیمی – کارایی پایین‌تر از نسل جدید

💰 ایده‌آل برای:

• منابع تغذیه صنعتی با نیاز به ایزولیشن

• کنترلرهای روشنایی صنعتی

• مدارات PFC کوچک و متوسط

• شارژرهای باتری صنعتی

• کاربردهای که ایمنی و قابلیت اطمینان اولویت دارد

این قطعه برای طراحانی که به دنبال یک راه‌حل مطمئن، ایزوله و با کیفیت برای کاربردهای ولتاژ بالا هستند، انتخابی ایده‌آل محسوب می‌شود.
