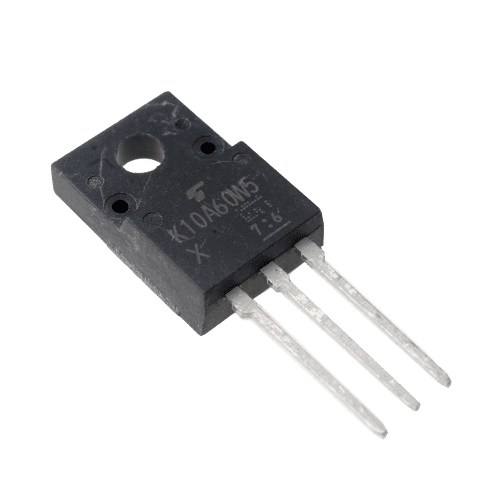

ماسفت TK10A60W5 – تکنولوژی Super Junction

پارامترهای حرارتی

• مقاومت حرارتی اتصال-هوا (Rthj-a): 62°C/W

• مقاومت حرارتی اتصال-کیس (Rthj-c): 1.5°C/W

• حداکثر دمای اتصال (Tjmax): 150°C

نکات حیاتی در طراحی

هشدارهای مهم

• از مقاومت گیت مناسب استفاده کنید

• مدیریت حرارتی مناسب ضروری است

• فیوز حفاظتی در مسیر درین

• از اتصال کوتاه گیت-سورس جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با مس کافی

• خازن‌های بای‌پس سرامیکی با ESR پایین

• هیت‌سینک کوچک برای کار در توان کامل

• مدار snubber ساده برای کاهش spike ولتاژ

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 15ns

• زمان افزایش (tr): 30ns

• زمان تأخیر خاموش شدن (td(off)): 50ns

• زمان سقوط (tf): 25ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 35μJ

• انرژی خاموش شدن (Eoff): 18μJ

• انرژی بازیابی معکوس (Err): 6μJ

برنامه‌های کاربردی خاص

طراحی مبدل Flyback

• فرکانس کاری: 65-100kHz

• ولتاژ ورودی: 85-265VAC

• قدرت خروجی: تا 150W

• راندمان: >90%

طراحی مبدل Forward

• فرکانس کاری: 50-80kHz

• ولتاژ ورودی: 300-400VDC

• قدرت خروجی: تا 200W

• راندمان: >92%

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود برای حفاظت از گیت

• RC snubber برای کاهش spike ولتاژ

• فیوز سریع در مسیر درین

• حفاظت اضافه دما با NTC

ملاحظات EMC/EMI

• فیلتر EMI پایه

• خازن‌های X/Y برای کاهش نویز

• طراحی زمین‌سازی مناسب

• استفاده از فریت بید در صورت نیاز

جمع‌بندی نهایی

TK10A60W5 یک ماسفت Super Junction با عملکرد عالی برای کاربردهای کم‌توان و متوسط است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• تعادل عالی بین قیمت و عملکرد

• تلفات سوئیچینگ پایین

• قابلیت اطمینان بالا

• مناسب برای فرکانس‌کاری متوسط

• دیود بدن با کارایی خوب

💰 مقرون به صرفه برای

• منابع تغذیه مصرفی

• شارژرهای الکترونیکی

• درایورهای LED

• منابع تغذیه اداری

• سیستم‌های کنترل صنعتی کوچک

این قطعه برای طراحانی که به دنبال کارایی خوب، قابلیت اطمینان و هزینه بهینه در کاربردهای کم‌توان و متوسط هستند، انتخابی ایده‌آل محسوب میشود.
