ماسفت STP6N120K3 – تکنولوژی MDmesh™ K3

بررسی تخصصی ترانزیستور قدرت ولتاژ بالا

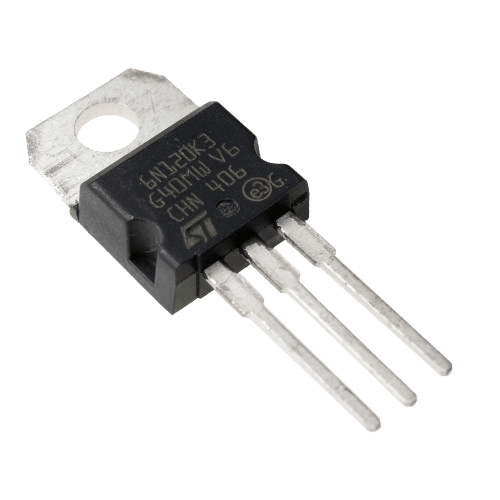

ماسفت STP6N120K3 یک ترانزیستور قدرت پیشرفته مبتنی بر تکنولوژی MDmesh™ K3 است که توسط شرکت STMicroelectronics تولید شده است.

مشخصات فنی جامع

پارامترهای اصلی

• سری: MDmesh™ K3

• ولتاژ درین-سورس: 1200V

• جریان درین پیوسته: 6A (در 25°C)

• جریان درین پالسی: 24A

• مقاومت درین-سورس روشن: 0.36Ω (360mΩ) در Vgs=10V

• بسته‌بندی: TO-220

مشخصات کلیدی

• ولتاژ گیت-سورس: ±30V

• توان مجاز: 85W

• دمای اتصال: -55°C تا +150°C

• ظرفیت خازنی ورودی (Ciss): 1500pF

• بار گیت (Qg): 60nC

• شارژ گیت-سورس (Qgs): 15nC

• ظرفیت خازنی خروجی (Coss): 100pF

ویژگی‌های منحصر به فرد MDmesh™ K3

✅ مزایای تکنولوژی K3

• ولتاژ شکست بسیار بالا (1200V)

• تعادل عالی بین Rds(on) و Qg

• دیود بدن با بازیابی نرم

• پایداری سوئیچینگ خوب

• قابلیت اطمینان بالا در ولتاژهای بالا

📊 مشخصات پیشرفته

• فرکانس کاری تا 70kHz

• تلفات هدایت بهینه برای ولتاژ بالا

• پاسخ سوئیچینگ مناسب

• مناسب برای کاربردهای ولتاژ بالا

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• منابع تغذیه سوئیچینگ ولتاژ بالا

• مبدل‌های Flyback ولتاژ بالا

• اینورترهای خورشیدی

• درایور موتورهای ولتاژ بالا

• سیستم‌های UPS صنعتی

• مبدل‌های Boost PFC

• سیستم‌های کنترل صنعتی ولتاژ بالا

مدار راه‌اندازی پیشنهادی

الزامات درایور گیت

• ولتاژ درایور گیت: 12V-15V توصیه می‌شود

• جریان درایور پیک: حداقل 1.5A

• مقاومت گیت: 3.3-15Ω

• سرعت سوئیچینگ بهینه: 30-60kHz

پارامترهای حرارتی

• مقاومت حرارتی اتصال-هوا (Rthj-a): 62°C/W

• مقاومت حرارتی اتصال-کیس (Rthj-c): 1.5°C/W

• حداکثر دمای اتصال (Tjmax): 150°C

نکات حیاتی در طراحی

هشدارهای مهم

• رعایت فاصله عایقی مناسب برای ولتاژ بالا

• مدیریت حرارتی مناسب ضروری است

• فیوز حفاظتی در مسیر درین

• از اتصال کوتاه گیت-سورس جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با فاصله عایقی کافی

• خازن‌های بای‌پس سرامیکی با ولتاژ کاری بالا

• هیت‌سینک مناسب برای دفع حرارت

• مدار snubber برای کاهش spike ولتاژ

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 20ns

• زمان افزایش (tr): 40ns

• زمان تأخیر خاموش شدن (td(off)): 60ns

• زمان سقوط (tf): 30ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 50μJ

• انرژی خاموش شدن (Eoff): 25μJ

• انرژی بازیابی معکوس (Err): 10μJ

برنامه‌های کاربردی خاص

طراحی مبدل Flyback ولتاژ بالا

• فرکانس کاری: 50-70kHz

• ولتاژ ورودی: 400-800VDC

• قدرت خروجی: تا 300W

• راندمان: >90%

طراحی اینورتر خورشیدی

• فرکانس کاری: 30-50kHz

• ولتاژ ورودی: 600-1000VDC

• قدرت خروجی: تا 500W

• راندمان: >92%

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود ولتاژ بالا برای حفاظت از گیت

• RC snubber برای کاهش spike ولتاژ

• فیوز سریع در مسیر درین

• حفاظت اضافه دما با NTC

ملاحظات ولتاژ بالا

• فاصله عایقی کافی روی PCB

• خازن‌های با ولتاژ کاری مناسب

• طراحی کریپژ و کلییرنس مناسب

• استفاده از عایق‌های حرارتی مناسب

جمع‌بندی نهایی

STP6N120K3 یک ماسفت Superjunction با ولتاژ کاری بسیار بالا است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• ولتاژ کاری بسیار بالا (1200V)

• تعادل خوب بین Rds(on) و Qg

• قابلیت اطمینان بالا در ولتاژهای بالا

• مناسب برای فرکانس‌کاری متوسط

• دیود بدن با کارایی قابل قبول

💰 مقرون به صرفه برای

• اینورترهای خورشیدی

• منابع تغذیه ولتاژ بالا

• سیستم‌های کنترل صنعتی

• درایورهای موتور ولتاژ بالا

• تجهیزات آزمایشگاهی ولتاژ بالا

این قطعه برای طراحانی که به دنبال ولتاژ کاری بالا، قابلیت اطمینان و هزینه بهینه در کاربردهای ولتاژ بالا هستند، انتخابی ایده‌آل محسوب می‌شود.
