ویژگی‌های منحصر به فرد

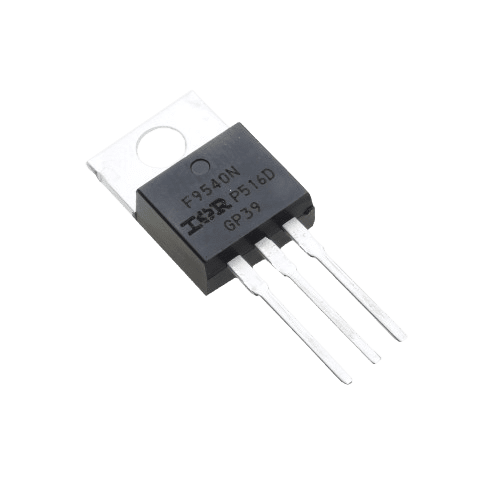

✅ مزایای کلیدی IRF9540NPBF

• مقاومت R_DS(on) پایین برای P-Channel: 200 میلی‌اهم – کارایی خوب

• جریان دهی بالا: 19- آمپر – از بهترین‌ها در کلاس خود

• ولتاژ کاری 100V-: مناسب برای سیستم‌های 12V تا 48V

• قابلیت اطمینان اثبات شده: دهه‌ها استفاده موفق در صنعت

• قیمت اقتصادی: مقرون به صرفه برای تولید انبوه

• در دسترس بودن عالی: موجود در تمامی بازارهای جهانی

کاربردهای اصلی

این ماسفت P-Channel در کاربردهای زیر استفاده می‌شود:

• سویچ بار (Load Switch) ساید High-Side پرتوان

• کنترلرهای منبع تغذیه صنعتی

• مدارات محافظت Reverse Polarity

• سیستم‌های مدیریت باتری (BMS)

• درایورهای موتور DC پلاریته منفی

• مبدل‌های پوش-پول (Push-Pull)

• سیستم‌های UPS (منابع تغذیه بدون وقفه)

• کنترلرهای روشنایی صنعتی

مدار راه‌اندازی پیشنهادی و نکات طراحی

الزامات درایور گیت (مهم):

• ولتاژ درایو گیت: -10 V تا -12 V برای روشن شدن کامل

• ولتاژ گیت برای خاموشی: 0 V تا +5 V (نسبت به سورس)

• جریان پیک درایور: حداقل 1-2 A (به دلیل Qg بالا)

• مقاومت گیت (R_G): بین 10 تا 33 Ω

• فرکانس سوئیچینگ بهینه: 20-60 kHz

پارامترهای حرارتی:

• مقاومت حرارتی اتصال-هوا (R_θJ-A): 62 °C/W (بدون هیت‌سینک)

• مقاومت حرارتی اتصال-کیس (R_θJ-C): 1.0 °C/W

نکات حیاتی در طراحی P-Channel

• پلاریته معکوس: همیشه به پلاریته منفی ولتاژهای V_DS و V_GS توجه کنید

• درایور گیت قوی: به دلیل Qg بالا (87nC) نیاز به درایور قوی دارید

• هیت‌سینک بزرگ: برای جریان‌های بالاتر از 5A حتماً از هیت‌سینک مناسب استفاده کنید

• مقاومت Pull-Up: یک مقاومت 33kΩ بین گیت و سورس برای خاموشی مطمئن

• حفاظت از اسپایک: استفاده از TVS دیود 18V برای محافظت گیت

• مسیرهای PCB عریض: استفاده از مس عریض برای پایه‌های درین و سورس

مشخصات سوئیچینگ

• زمان تأخیر روشن شدن (t_d(on)): 30 ns

• زمان افزایش (t_r): 80 ns

• زمان تأخیر خاموش شدن (t_d(off)): 70 ns

• زمان سقوط (t_f): 45 ns

• حداکثر فرکانس سوئیچینگ عملی: تا 50 kHz

جایگزین‌های مشابه

• IRF9540 – نسخه اصلی (غیر Pb-Free)

• FQP27P25 – از Fairchild/ON Semi

• STP20PF20 – از STMicroelectronics

• RFP15P10 – از Fairchild

• 2SJ200 – از توشیبا

جمع‌بندی نهایی

ماسفت IRF9540NPBF یک انتخاب عالی و پرتوان برای کاربردهای P-Channel صنعتی است.

🎯 مزایای نهایی این قطعه:

• جریان دهی بالا (19A-) برای P-Channel

• مقاومت Rds(on) خوب (200mΩ)

• قابلیت اطمینان اثبات شده

• قیمت مناسب نسبت به عملکرد

• در دسترس بودن عالی

⚠️ محدودیت‌ها:

• بار گیت بالا (87nC) – نیاز به درایور قوی

• نیاز به مدیریت حرارتی دقیق

• سرعت سوئیچینگ محدود

💰 مقرون به صرفه برای:

• Load Switch های صنعتی پرتوان

• کنترلرهای منبع تغذیه صنعتی

• سیستم‌های مدیریت باتری

• درایورهای موتور DC صنعتی

• منابع تغذیه سوئیچینگ

این قطعه برای طراحانی که به دنبال یک راه‌حل مطمئن و پرتوان برای سویچینگ ساید High با جریان بالا هستند، انتخابی ایده‌آل محسوب می‌شود.
