ویژگی‌های منحصر به فرد تکنولوژی OptiMOS™ 3

✅ مزایای کلیدی OptiMOS™ 3

• مقاومت R_DS(on) فوق‌العاده پایین: تنها 1.26 میلی‌اهم – رکورددار در کلاس خود

• جریان دهی بسیار بالا: 120 آمپر در دمای 25°C

• تلفات سوئیچینگ بسیار پایین: بهینه‌شده برای فرکانس‌کاری بالا

• کارایی حرارتی عالی: عملکرد پایدار در جریان‌های بالا

• دیود بدن با بازیابی سریع: کاهش تلفات در کاربردهای سوئیچینگ

• قابلیت اطمینان بالا: استانداردهای کیفیت خودرویی

کاربردهای اصلی

این ماسفت فوق‌پرانرژی در کاربردهای زیر استفاده می‌شود:

• منابع تغذیه سوئیچینگ پرتوان سرور و دیتاسنتر

• مبدل‌های DC-DC با جریان بسیار بالا

• کنترل‌کننده‌های موتور براشلس (BLDC)

• سیستم‌های جوشکاری اینورتری

• درایورهای سروو موتور صنعتی

• منابع تغذیه برای ماشین‌های CNC

• سیستم‌های مدیریت باتری (BMS) پرتوان

• اینورترهای سولار پرتوان

مدار راه‌اندازی پیشنهادی و نکات طراحی

الزامات درایور گیت:

• ولتاژ درایو گیت پیشنهادی: 10-12 V

• جریان پیک درایور: حداقل 4-5 A (به دلیل Qg بالا)

• مقاومت گیت (R_G): بین 1 تا 3.3 Ω

• فرکانس سوئیچینگ بهینه: 50-200 kHz

پارامترهای حرارتی:

• مقاومت حرارتی اتصال-هوا (R_θJ-A): 40 °C/W (با هیت‌سینک مناسب)

• مقاومت حرارتی اتصال-کیس (R_θJ-C): 0.5 °C/W

نکات حیاتی در طراحی

• هیت‌سینک بسیار بزرگ: این قطعه به دلیل توان بسیار بالا نیاز به هیت‌سینک بزرگ دارد

• خنک‌کننده فعال: در اکثر کاربردها نیاز به خنک‌کننده فن دار است

• مسیرهای PCB فوق‌العاده عریض: استفاده از مس 3-4 اونس با عرض بسیار زیاد

• خازن‌های بای‌پس پرتوان: استفاده از خازن‌های سرامیکی و پلیمری با ESR پایین

• درایور گیت بسیار قوی: استفاده از درایور گیت اختصاصی با قابلیت جریان بالا

• حفاظت از اتصال کوتاه: استفاده از سنسور جریان و مدار قطع سریع

مشخصات سوئیچینگ

• زمان تأخیر روشن شدن (t_d(on)): 12 ns

• زمان افزایش (t_r): 35 ns

• زمان تأخیر خاموش شدن (t_d(off)): 40 ns

• زمان سقوط (t_f): 25 ns

• انرژی روشن شدن (E_on): 0.15 mJ

• انرژی خاموش شدن (E_off): 0.08 mJ

جایگزین‌های مشابه

• IRFS4315ZPBF – از Infineon

• STP120N10F7 – از STMicroelectronics

• FDP110N10F – از Fairchild/ON Semi

• IXFH120N10T – از IXYS

جمع‌بندی نهایی

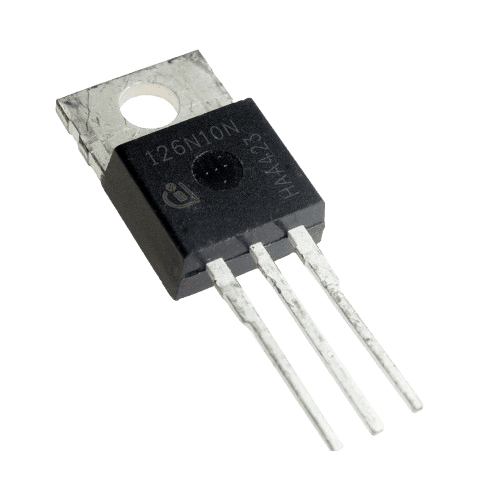

ماسفت IPP126N10N3G یک انتخاب حرفه‌ای و فوق‌العاده برای کاربردهای Low-Voltage High-Current است.

🎯 مزایای نهایی این قطعه:

• مقاومت Rds(on) فوق‌پایین (1.26mΩ) – رکورددار

• جریان دهی بسیار بالا (120A)

• تلفات سوئیچینگ بسیار پایین

• مناسب برای فرکانس‌کاری بالا

• قابلیت اطمینان استثنایی

⚠️ محدودیت‌ها:

• نیاز به سیستم خنک‌کنندگی بسیار قوی

• نیاز به درایور گیت بسیار قوی

• قیمت بالاتر نسبت به قطعات معمولی

• نیاز به طراحی PCB حرفه‌ای

💰 کاربردهای حرفه‌ای:

• منابع تغذیه سرور پرتوان

• درایورهای موتور صنعتی پیشرفته

• سیستم‌های جوشکاری اینورتری

• مبدل‌های DC-DC پرتوان

• سیستم‌های مدیریت باتری خودروهای الکتریکی

این قطعه برای طراحانی که به دنبال بالاترین سطح کارایی در کاربردهای پرجریان هستند، انتخابی ایده‌آل محسوب می‌شود.
