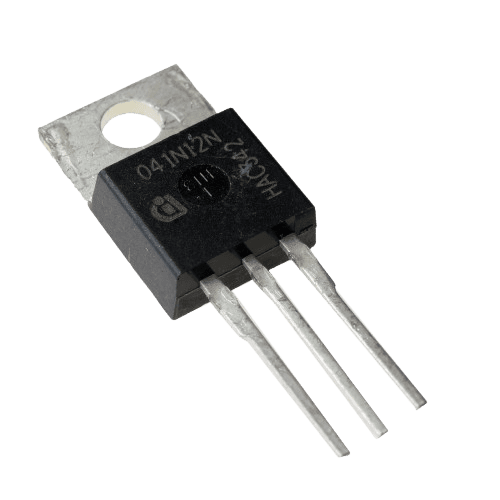

ماسفت IPP041N12N3G – تکنولوژی OptiMOS™ 3

بررسی تخصصی ترانزیستور قدرت ولتاژ پایین

ماسفت IPP041N12N3G یک ترانزیستور قدرت پیشرفته مبتنی بر تکنولوژی OptiMOS™ 3 است که توسط شرکت Infineon تولید شده است.

مشخصات فنی جامع

پارامترهای اصلی

• سری: OptiMOS™ 3

• ولتاژ درین-سورس: 12V

• جریان درین پیوسته: 100A (در 25°C)

• جریان درین پالسی: 400A

• مقاومت درین-سورس روشن: 0.41mΩ (در Vgs=10V)

• بسته‌بندی: TO-220

مشخصات کلیدی

• ولتاژ گیت-سورس: ±20V

• توان مجاز: 250W

• دمای اتصال: -55°C تا +175°C

• ظرفیت خازنی ورودی (Ciss): 8500pF

• بار گیت (Qg): 150nC

• شارژ گیت-سورس (Qgs): 45nC

• ظرفیت خازنی خروجی (Coss): 3500pF

ویژگی‌های منحصر به فرد OptiMOS™ 3

✅ مزایای تکنولوژی OptiMOS™ 3

• مقاومت Rds(on) فوق‌العاده پایین

• تلفات هدایت بسیار کم

• سوئیچینگ بسیار سریع

• پایداری حرارتی عالی

• قابلیت اطمینان بالا در شرایط سخت

📊 مشخصات پیشرفته

• فرکانس کاری تا 500kHz

• تلفات هدایت بی‌نظیر

• پاسخ سوئیچینگ فوق‌سریع

• مناسب برای کاربردهای ولتاژ پایین و جریان بالا

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• مبدل‌های DC-DC ولتاژ پایین

• منابع تغذیه VRM (Voltage Regulator Module)

• سیستم‌های توزیع قدرت سرور

• درایورهای موتور DC پرتوان

• سیستم‌های استارت-استاپ خودرو

• مبدل‌های Synchronous Buck

• سیستم‌های انرژی خورشیدی

مدار راه‌اندازی پیشنهادی

الزامات درایور گیت

• ولتاژ درایور گیت: 10V-12V توصیه می‌شود

• جریان درایور پیک: حداقل 4A

• مقاومت گیت: 0.5-3Ω

• سرعت سوئیچینگ بهینه: 100-300kHz

  پارامترهای حرارتی

  • مقاومت حرارتی اتصال-هوا (Rthj-a): 40°C/W

  • مقاومت حرارتی اتصال-کیس (Rthj-c): 0.8°C/W

  • حداکثر دمای اتصال (Tjmax): 175°C

نکات حیاتی در طراحی

هشدارهای مهم

• حتماً از درایور گیت بسیار قوی استفاده شود

• مدیریت حرارتی پیشرفته ضروری است

• فیوز حفاظتی بسیار سریع در مسیر درین

• از اتصال کوتاه گیت-سورس جداً جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با مس بسیار ضخیم (3-4oz)

• خازن‌های بای‌پس سرامیکی با ESR فوق‌العاده پایین

• هیت‌سینک با مقاومت حرارتی زیر 0.5°C/W

• استفاده از باس‌بار برای اتصالات توان

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 10ns

• زمان افزایش (tr): 15ns

• زمان تأخیر خاموش شدن (td(off)): 25ns

• زمان سقوط (tf): 12ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 60μJ

• انرژی خاموش شدن (Eoff): 30μJ

• انرژی بازیابی معکوس (Err): 15μJ

برنامه‌های کاربردی خاص

طراحی مبدل Synchronous Buck

• ولتاژ ورودی: 12V

• ولتاژ خروجی: 1.2V-5V

• جریان خروجی: تا 80A

• فرکانس کاری: 200-400kHz

• راندمان: >96%

طراحی درایور موتور DC

• ولتاژ کاری: 12V

• جریان خروجی: تا 90A

• قدرت خروجی: تا 1kW

• راندمان: >98%

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود برای حفاظت از گیت

• RC snubber برای کاهش spike ولتاژ

• فیوز فوق‌سریع در مسیر درین

• حفاظت اضافه دما با سنسور دیجیتال

ملاحظات طراحی

• اتصالات با سیم‌های بسیار ضخیم

• خنک‌کنندگی فعال (فن) برای کار مداوم

• سنسور جریان هال افکت برای محافظت

• طراحی برای handle جریان راه‌اندازی بالا

جمع‌بندی نهایی

IPP041N12N3G یک ماسفت OptiMOS™ 3 با عملکرد استثنایی است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• کمترین Rds(on) در کلاس خود

• جریان درین بسیار بالا (100A)

• تلفات هدایت فوق‌العاده پایین

• سوئیچینگ بسیار سریع

• قابلیت اطمینان استثنایی در شرایط سخت

💰 مقرون به صرفه برای

• منابع تغذیه سرور و دیتاسنتر

• سیستم‌های خودرویی پیشرفته

• درایورهای موتور صنعتی

• مبدل‌های DC-DC پرتوان

• تجهیزات مخابراتی پرتوان

این قطعه برای طراحانی که به دنبال حداکثر کارایی، بالاترین جریان و بهترین عملکرد در کاربردهای ولتاژ پایین و جریان بسیار بالا هستند، انتخابی ایده‌آل و بی‌نظیر محسوب می‌شود.
