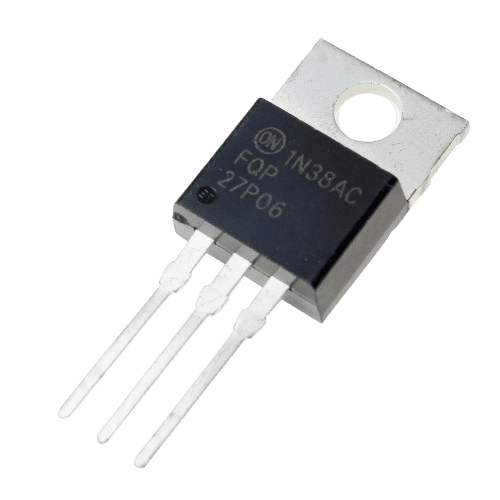

ماسفت FQP27P06 یک ترانزیستور قدرت P-Channel از خانواده QFET® است که توسط شرکت Fairchild Semiconductor (اکنون بخشی از ON Semiconductor) تولید شده است. این ماسفت برای کاربردهای سویچینگ توان با پلاریته منفی طراحی شده است.
✅ مزایای کلیدی FQP27P06
مقاومت R<sub>DS(on)</sub> بسیار پایین: تنها 35 میلیاهم – کارایی بالا
جریان دهی بالا: تا 27- آمپر در دمای 25°C
سویچینگ سریع: مناسب برای کاربردهای فرکانس متوسط
دیود بدن داخلی: دارای دیود بدن (Body Diode) با قابلیت بازیابی
قیمت بسیار مناسب: اقتصادی برای کاربردهای عمومی
افزایش ایمنی در مدار: در کاربردهای Load Switch ساید High-Side
این ماسفت P-Channel در کاربردهای زیر استفاده میشود:
سویچ بار (Load Switch) ساید High-Side
کنترلرهای موتور DC پلاریته منفی
مدارات محافظت Reverse Polarity
منابع تغذیه سوئیچینگ با توپولوژی خاص
مبدلهای DC-DC با پلاریته معکوس
سیستمهای باتری و مدیریت توان
درایورهای سروو موتور
کنترلرهای روشن/خاموش برای کاربردهای صنعتی
الزامات درایور گیت (مهم):
ولتاژ درایو گیت: -10 V تا -12 V برای روشن شدن کامل
ولتاژ گیت برای خاموشی: +5 V تا +12 V (نسبت به سورس)
جریان پیک درایور: حداقل 1-2 A
مقاومت گیت (R<sub>G</sub>): بین 10 تا 47 Ω
پارامترهای حرارتی:
مقاومت حرارتی اتصال-هوا (R<sub>θJ-A</sub>): 62 °C/W (بدون هیتسینک)
مقاومت حرارتی اتصال-کیس (R<sub>θJ-C</sub>): 2.5 °C/W
پلاریته معکوس: همیشه به پلاریته منفی ولتاژهای V<sub>DS</sub> و V<sub>GS</sub> توجه کنید
درایور گیت مناسب: برای روشن کردن نیاز به ولتاژ منفی نسبت به سورس دارید
هیتسینک: برای جریانهای بالاتر از 5A حتماً از هیتسینک استفاده کنید
حفاظت از اسپایک: استفاده از TVS دیود برای محافظت در برابر اسپایک ولتاژ
مقاومت Pull-Up: یک مقاومت 10kΩ بین گیت و سورس برای خاموشی مطمئن
زمان تأخیر روشن شدن (t<sub>d(on)</sub>): 25 ns
زمان افزایش (t<sub>r</sub>): 60 ns
زمان تأخیر خاموش شدن (t<sub>d(off)</sub>): 70 ns
زمان سقوط (t<sub>f</sub>): 40 ns
ماسفت FQP27P06 یک انتخاب عالی و اقتصادی برای کاربردهای P-Channel با جریان بالا است.
🎯 مزایای نهایی این قطعه:
مقاومت Rds(on) بسیار پایین برای P-Channel
جریان دهی بالا (27A-)
قیمت بسیار مقرون به صرفه
سرعت سوئیچینگ خوب
سادهسازی طراحی در سویچ ساید High
⚠️ محدودیتها:
ولتاژ کاری محدود به 60V-
نیاز به درایور گیت با پلاریته منفی
گزینههای کمتر نسبت به N-Channel
💰 مقرون به صرفه برای:
Load Switch های صنعتی
کنترلرهای موتور DC
سیستمهای مدیریت باتری
منابع تغذیه با توپولوژی خاص
مدارات محافظت Reverse Polarity
این قطعه برای طراحانی که به دنبال یک راهحل ساده و کارآمد برای سویچینگ ساید High با جریان بالا هستند، انتخابی ایدهآل محسوب میشود.
| Feature | Specification |
|---|---|
| پکیج (Package) | |
| تعداد در بسته | |
| بستهبندی (Packing) | |
| کانال | P-Channel |
| ولتاژ درین-سورس |
-60 V |
| جریان درین پیوسته | -27 A |
| جریان درین پالسی | -110 A |
| مقاومت درین-سورس روشن | 0.035 Ω (35 mΩ) |
| بستهبندی | TO-220 |
| ولتاژ گیت-سورس | ±25V |
