TPS562201DDCR

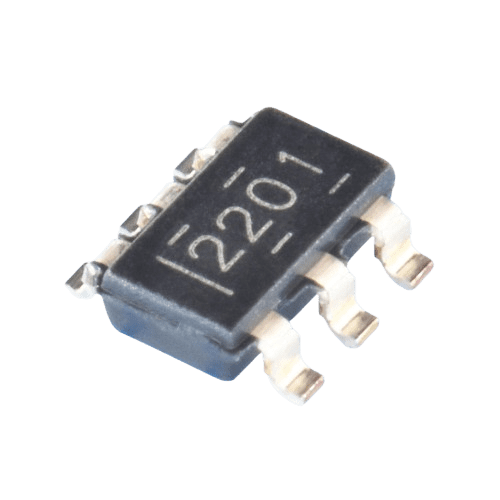

TPS562201DDCR یک مبدل باک (Step-Down) DC-DC سنکرون با بهره‌وری بالا در پکیج فشرده SOT-23-6 است. این آیسی برای کاربردهای فضامحدود و با بازدهی بالا طراحی شده است.

ویژگی‌های فنی

🔍 مزایای کلیدی:

• طراحی سنکرون – بازدهی بسیار بالا

• جریان خروجی 2A – در پکیج بسیار کوچک

• فرکانس ثابت 650kHz – طراحی ساده‌تر

• حفاظت‌های جامع – ایمنی بالا

• Soft-Start داخلی – محدود کردن جریان هجومی

⚡ پین‌های اتصال:

• VIN: ورودی ولتاژ (4.5V-17V)

• GND: زمین

• EN: Enable (فعال/غیرفعال)

• FB: Feedback (تنظیم ولتاژ خروجی)

• SW: Switch (خروجی سوییچینگ)

• PG: Power Good (اختیاری)

کاربردهای اصلی

💡 کاربردهای متداول:

• سیستم‌های embedded و IoT

• بردهای FPGA و DSP

• تجهیزات شبکه و ارتباطی

• سیستم‌های صنعتی کوچک

• کنترلرهای موتور

• تجهیزات پزشکی قابل حمل

📊 مقادیر پیشنهادی:

• 1.2V خروجی: R1=49.9K, R2=100K

• 1.8V خروجی: R1=124K, R2=100K

• 3.3V خروجی: R1=309K, R2=100K

• 5V خروجی: R1=523K, R2=100K

نکات مهم طراحی

⚠️ ملاحظات حیاتی:

• خازن ورودی: 22μF – 47μF (X5R/X7R)

• خازن خروجی: 47μF – 100μF (X5R/X7R)

• سلف: 2.2μH – 4.7μH (جریان اشباع 3A+)

• خازن بوت: 0.1μF (10V)

🔧 انتخاب سلف:

• مقدار: 2.2μH – 4.7μH

• جریان اشباع: حداقل 3A

• مقاومت سری: کمترین مقدار ممکن

مزایا و معایب

✅ مزایا:

• بازدهی بسیار بالا (تا 95%)

• ابعاد بسیار فشرده (SOT-23-6)

• جریان خروجی 2A در پکیج کوچک

• حفاظت‌های جامع

• Soft-Start داخلی

❌ معایب:

• محدوده خروجی تا 7V

• نیاز به طراحی دقیق PCB

• حساس به انتخاب سلف

حفاظت‌های داخلی

🛡️ حفاظت‌های تعبیه شده:

• حفاظت اضافه بار (Cycle-by-Cycle)

• حفاظت حرارتی (Thermal Shutdown)

• Undervoltage Lockout (UVLO)

• Soft-Start داخلی

🔧 توصیه‌های حیاتی:

• مسیرهای VIN, SW, GND را کوتاه و عریض طراحی کنید

• خازن ورودی را نزدیک پین‌های VIN و GND قرار دهید

• مسیر FB را از نویز ایزوله کنید

• از گراند plane یکپارچه استفاده کنید

  نتیجه‌گیری

  TPS562201DDCR یک انتخاب عالی و بهینه برای پروژه‌هایی است که نیاز به منبع تغذیه باک فشرده با بازدهی بالا دارند. این آیسی برای سیستم‌های embedded، تجهیزات پرتابل و کاربردهای فضامحدود ایده‌آل است.

  توصیه نهایی:

  • از سلف با کیفیت بالا با جریان اشباع کافی استفاده کنید

  • layout PCB را با دقت بالا طراحی کنید

  • از خازن‌های سرامیکی X5R/X7R استفاده نمایید

  • برای کاربردهای حساس، فیلتراسیون اضافه در نظر بگیرید

  این رگولاتور تعادل مناسبی بین اندازه، کارایی و قابلیت اطمینان ارائه می‌دهد و برای طراحی‌های مدرن embedded بسیار مناسب است.
