نکات حیاتی طراحی

⚠️ ملاحظات مهم:

1. انتخاب سلف:

   • مقدار: 10µH تا 47µH (بسته به فرکانس و جریان)

   • جریان اشباع: حداقل 7A-10A

   • مقاومت سری: بسیار پایین

2. دیود شاتکی:

   • ولتاژ معکوس: بالاتر از Vout

   • جریان: حداقل 5A-7A

   • سریع: trr < 35ns

3. خازن‌ها:

   • CIN: 100µF الکترولیتی + 10µF سرامیکی

   • COUT: 100µF الکترولیتی Low-ESR

   • خازن بوت: 0.1µF

4. مدیریت حرارتی:

   • پکیج HTSSOP-20 دارای پد حرارتی است

   • از هیت‌سینک و ویای متعدد استفاده شود

   • توان تلفاتی می‌تواند بسیار بالا باشد

کاربردهای اصلی

💡 کاربردهای تخصصی:

• درایورهای LED صنعتی: راه‌اندازی رشته‌های LED با ولتاژ بالا

• منابع تغذیه صنعتی: تبدیل 12V/24V به ولتاژهای بالاتر

• سیستم‌های خودرویی: روشنایی، نمایشگرها

• تجهیزات پزشکی: منابع تغذیه با ولتاژ بالا

• مبدل‌های SEPIC: برای باتری‌هایی که ولتاژشان تغییر می‌کند

جمع‌بندی نهایی

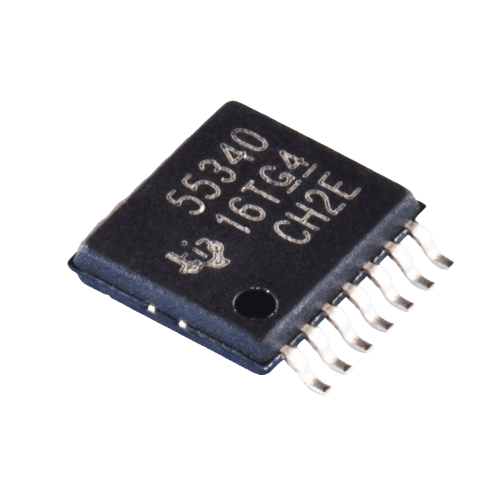

TPS55340PWPR یک “اسب کاری” قدرتمند در دنیای مبدل‌های بوست است. این آیسی برای کاربردهایی که به ولتاژ خروجی بالا و جریان قابل توجه نیاز دارند، یک راه‌حل ایده‌آل محسوب می‌شود.

این رگولاتور برای چه کسانی مناسب است:

• طراحان حرفه‌ای منابع تغذیه

• پروژه‌های صنعتی و خودرویی

• کاربردهای LED قدرتمند

• سیستم‌هایی که به چندین توپولوژی نیاز دارند

هشدار مهم: این آیسی برای مبتدیان مناسب نیست و طراحی با آن نیاز به تجربه قابل توجه در زمینه منابع تغذیه سوئیچینگ دارد.

توصیه نهایی:

• از WEBENCH TI برای شبیه‌سازی استفاده کنید

• دیتاشیت را با دقت کامل مطالعه کنید

• از PCB با کیفیت بالا استفاده نمایید

• تست‌های جامع تحت شرایط مختلف بار انجام دهید

این آیسی نماینده کلاس قدرتمندی از مبدل‌های سوئیچینگ است که می‌توانند طیف وسیعی از نیازهای صنعتی پیچیده را پوشش دهند.
