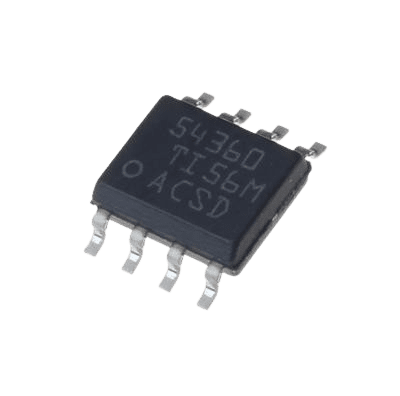

معرفی رگولاتور سوئیچینگ TPS54360DDA

رگولاتور سوئیچینگ TPS54360DDA یک مبدل DC-DC باک (کاهنده) با کارایی بالا از شرکت Texas Instruments است. این آیسی برای کاربردهای صنعتی و تجهیزات پیچیده طراحی شده است.

ویژگی‌های کلیدی

• محدوده ورودی وسیع: 3.5V تا 60V

• خروجی قابل تنظیم: از 1.2V تا 58V

• جریان خروجی: حداکثر 3.5A پیوسته

• بازدهی بالا: تا 95%

• فرکانس سوئیچینگ: 100 کیلوهرتز تا 2.5 مگاهرتز (قابل تنظیم)

• بسته‌بندی: PowerPAD™ SO-8

کاربردهای اصلی

• سیستم‌های صنعتی 24V/48V

• تجهیزات مخابراتی

• سیستم‌های خودرویی

• منابع تغذیه صنعتی

• کنترل موتور و درایوها

مزایای کلیدی

• ولتاژ ورودی بسیار بالا (تا 60V)

• حفاظت کامل: اضافه بار، دمای بالا، UVLO

• قابلیت همگام‌سازی (Sync)

• جریان استندبای پایین (90μA)

• امکان تنظیم نرم ولتاژ خروجی (Soft-Start)

ملاحظات طراحی:

• مدیریت حرارتی: نیاز به هیت‌سینک مناسب

• انتخاب سلف: با جریان اشباع مناسب (حداقل 5A)

• خازن‌های با کیفیت بالا: با ESR پایین

• طراحی PCB: توجه به مسیرهای جریان بالا

هشدار:

• حداکثر ولتاژ ورودی 60V است

• مدیریت حرارتی برای جریان‌های بالا ضروری است

• از خازن‌های با ولتاژ کاری مناسب استفاده شود

• فاصله عایقی در PCB رعایت شود
