پین‌های کلیدی:

• VIN (پایه 1): ورودی ولتاژ (3.1V تا 40V)

• EN (پایه 2): Enable (فعال/غیرفعال)

• RT (پایه 3): تنظیم فرکانس سوئیچینگ

• FB (پایه 4): فیدبک ولتاژ خروجی (ولتاژ مرجع = 1.26V)

• COMP (پایه 5): کمپانساسیون

• SS (پایه 6): Soft-Start

• VCC (پایه 7): ولتاژ تغذیه داخلی

• SW (پایه 12,13): پایه سوییچینگ

• HB (پایه 14): High-Side Bootstrap

• GND (پایه 8-11): زمین (چهار پایه برای هدایت جریان بهتر)

ویژگی‌های پیشرفته

🔧 قابلیت‌های منحصر به فرد:

• ولتاژ خروجی بسیار بالا (75V): مناسب برای کاربردهای صنعتی

• فرکانس قابل تنظیم: بهینه‌سازی برای بازدهی یا اندازه

• Soft-Start قابل تنظیم: راه‌اندازی نرم برای جلوگیری از جریان هجوم

• قابلیت کار در چندین توپولوژی: Boost, SEPIC, Flyback

نکات حیاتی طراحی

⚠️ ملاحظات مهم:

1. انتخاب سلف:

   • مقدار: 22µH تا 100µH (بسته به فرکانس)

   • جریان اشباع: حداقل 2A-3A

   • ولتاژ کاری: بالاتر از Vout

2. دیود شاتکی:

   • ولتاژ معکوس: بالاتر از Vout (حداقل 100V برای خروجی 75V)

   • جریان: حداقل 2A

   • سریع: trr < 35ns

3. خازن‌ها:

   • CIN: 47µF الکترولیتی (50V-63V)

   • COUT: 47µF الکترولیتی (100V)

   • خازن بوت: 0.1µF

4. مدیریت حرارتی:

   • در تبدیل‌های با اختلاف ولتاژ زیاد، تلفات قابل توجه است

   • از مسیرهای مسی عریض استفاده شود

کاربردهای اصلی

💡 کاربردهای صنعتی و تخصصی:

• درایورهای LED صنعتی: راه‌اندازی رشته‌های LED با ولتاژ بالا

• منابع تغذیه صنعتی: تبدیل 12V/24V به ولتاژهای بالاتر

• سیستم‌های مخابراتی: تغذیه تجهیزات RF

• تجهیزات آزمایشگاهی: منابع تغذیه قابل تنظیم

• سیستم‌های خودرویی: روشنایی و نمایشگرها

جمع‌بندی نهایی

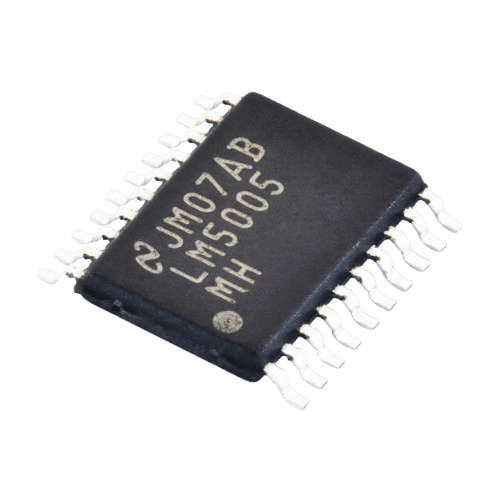

LM5005MH یک “سنگ بنای قابل اعتماد” در دنیای مبدل‌های بوست ولتاژ بالا است. این آیسی برای بیش از یک دهه در صنعت مورد استفاده قرار گرفته و ثابت کرده که راه‌حلی پایدار و قابل اطمینان است.

این رگولاتور برای چه کسانی مناسب است:

• طراحان صنعتی که به ولتاژ خروجی بالا نیاز دارند

• پروژه‌های تجهیزات شبکه و مخابرات

• کاربردهای درایور LED صنعتی

• سیستم‌هایی که انعطاف‌پذیری در توپولوژی نیاز دارند

این رگولاتور برای چه کسانی مناسب نیست:

• کاربردهای فوق‌العاده فشرده

• سیستم‌های باتری‌دار با حساسیت به بازدهی بالا

• پروژه‌هایی با محدودیت فضای شدید

توصیه نهایی:
LM5005MH یک انتخاب عالی برای کاربردهای صنعتی کلاسیک است. اگر نیاز به تبدیل ولتاژ به سطوح بالا دارید و فضای کافی روی PCB موجود است، این آیسی گزینه‌ای بسیار قابل اعتماد محسوب می‌شود.

این آیسی نماینده نسل قدیمی‌تر اما کاملاً tested تکنولوژی مبدل‌های بوست است که همچنان در بسیاری از طراحی‌های صنعتی مورد استفاده قرار می‌گیرد.
