ویژگی‌های الکتریکی مهم

📊 مشخصات دینامیکی:

• حداکثر ولتاژ معکوس تکرارشونده (VRRM): 40V

• حداکثر جریان مستقیم (IF): 30A (برای هر دیود)

• جریان هجوم (IFSM): 300A

• جریان نشتی معکوس (IR): 10mA (در 25°C) – معمول برای شاتکی

⚡ مشخصات حرارتی:

• مقاومت حرارتی (RθJC): 0.7°C/W

• مقاومت حرارتی (RθJA): 40°C/W (بدون هیت‌سینک)

• توان تلفاتی مجاز (PTOT): 200W (در 25°C)

ویژگی‌های منحصر به فرد

🔧 مزایای کلیدی VS-30CPU04-N3:

• جریان تحمل فوق‌العاده بالا (30A): مناسب برای کاربردهای صنعتی سنگین

• افت ولتاژ بسیار پایین (0.55V): بازدهی استثنایی

• سرعت سوئیچینگ فوق‌العاده بالا: عدم وجود بار بازیابی

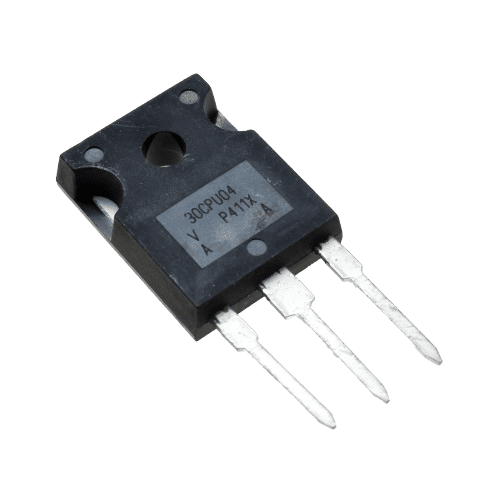

• پکیج TO-247AD: قابلیت دفع حرارت عالی

کاربردهای اصلی

💡 کاربردهای صنعتی سنگین:

• منابع تغذیه سرورها

• کنترلرهای موتور صنعتی بسیار بزرگ

• سیستم‌های جوشکاری پیشرفته

• تجهیزات UPS صنعتی سنگین

• شارژرهای باتری صنعتی

• سیستم‌های انتقال توان DC

نکات مهم طراحی

⚠️ ملاحظات حیاتی:

1. مدیریت حرارتی (بسیار حیاتی):

   • حتماً از هیت‌سینک بسیار بزرگ استفاده کنید

   • توان تلفاتی: P_loss = Vf × If × 2 (می‌تواند تا 33W برسد)

2. ملاحظات جریان بسیار بالا:

   • اتصالات را با گشتاور مناسب محکم کنید

   • از PCB با لایه‌های مسی ضخیم استفاده شود

3. مزایای پکیج TO-247AD:

   • قابلیت دفع حرارت فوق‌العاده

   • اتصالات مکانیکی قوی

   • مناسب برای جریان‌های بسیار بالا

جمع‌بندی نهایی

VS-30CPU04-N3 یک دیود شاتکی فوق‌قدرتمند برای کاربردهای صنعتی با جریان بسیار بالا است. این دیود راه‌حلی ایده‌آل برای سیستم‌هایی است که به بازدهی فوق‌العاده و قابلیت تحمل جریان استثنایی نیاز دارند.

این دیود برای چه کسانی مناسب است:

• طراحان تجهیزات صنعتی بسیار سنگین

• پروژه‌های جریان فوق‌العاده بالا (20-30A)

• سیستم‌های سرور و مراکز داده

• کاربردهایی که بازدهی انرژی اولویت مطلق دارد

هشدار مهم:

• بدون هیت‌سینک مناسب به هیچ وجه استفاده نشود

• ملاحظات جریان بسیار بالا را دقیقاً رعایت کنید

• اتصالات را با گشتاور مناسب محکم کنید

توصیه نهایی:
اگر نیاز به یک دیود فوق‌قدرتمند و پر بازده برای کاربردهای جریان بسیار بالا دارید، VS-30CPU04-N3 یکی از برترین گزینه‌های موجود در بازار است.
