ویژگی‌های الکتریکی مهم

📊 مشخصات دینامیکی:

• حداکثر ولتاژ معکوس تکرارشونده (VRRM): 100V

• حداکثر جریان مستقیم (IF): 3A

• جریان هجوم (IFSM): 80A

• جریان نشتی معکوس (IR): 0.5mA (در 25°C)

⚡ مشخصات حرارتی:

• مقاومت حرارتی (RθJA): 60°C/W

• توان تلفاتی مجاز (PTOT): 2.5W (در 25°C)

ویژگی‌های منحصر به فرد

🔧 مزایای کلیدی US3M:

• پکیج سطح‌نصب (SMD): مناسب برای تولید انبوه

• افت ولتاژ پایین: بازدهی بالا

• سرعت سوئیچینگ فوق‌العاده بالا: عدم وجود بار بازیابی

• ابعاد فشرده: صرفه‌جویی در فضای PCB

کاربردهای اصلی

💡 کاربردهای مدرن و فشرده:

• منابع تغذیه سوئیچینگ فشرده

• مبدل‌های DC-DC صنعتی

• تجهیزات شبکه و ارتباطی

• کنترلرهای موتور کوچک

• سیستم‌های خودرویی

• تجهیزات پزشکی قابل حمل

نکات مهم طراحی

⚠️ ملاحظات حیاتی برای پکیج SMB:

1. مدیریت حرارتی (بسیار مهم):

   • از پد حرارتی بزرگ روی PCB استفاده کنید

   • از ویای‌های حرارتی برای انتقال گرما به لایه‌های داخلی استفاده کنید

   • در جریان‌های بالای 2A، فضای کافی برای دفع حرارت در نظر بگیرید

2. ملاحظات مونتاژ:

   • از پروفیل حرارتی مناسب برای لحیم‌کاری استفاده شود

   • از اکسیداسیون پایه‌ها جلوگیری شود

3. کاربردهای توصیه شده:

   • منابع تغذیه 24V-48V

   • مبدل‌های DC-DC فرکانس بالا

   • کاربردهای فضای محدود

جمع‌بندی نهایی

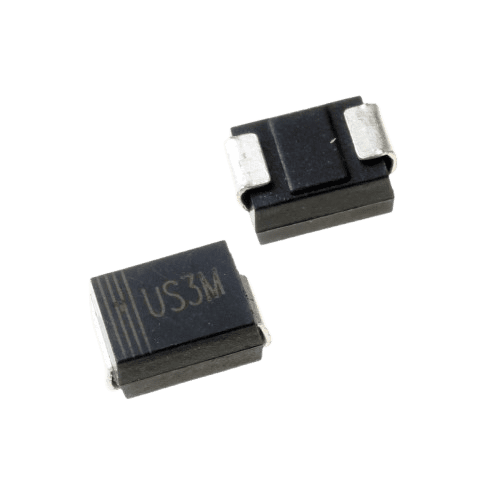

US3M یک دیود شاتکی سطح‌نصب پیشرفته برای طراحی‌های مدرن و فشرده است. این دیود راه‌حلی ایده‌آل برای سیستم‌هایی است که به ابعاد کوچک و بازدهی بالا نیاز دارند.

این دیود برای چه کسانی مناسب است:

• طراحان تجهیزات فشرده و مدرن

• پروژه‌های تولید انبوه

• سیستم‌های فرکانس بالا

• کاربردهای باتری‌دار و کم‌مصرف

هشدار مهم:

• مدیریت حرارتی را جدی بگیرید

• برای جریان‌های بالای 3A از این دیود استفاده نکنید

• طراحی PCB باید بهینه باشد

توصیه نهایی:
اگر نیاز به یک دیود فشرده و پر بازده برای طراحی‌های سطح‌نصب دارید، US3M گزینه‌ای عالی محسوب می‌شود.

این دیود نماینده نسل جدید دیودهای شاتکی است که در آنها ابعاد کوچک و عملکرد بالا با هم ترکیب شده‌اند.
