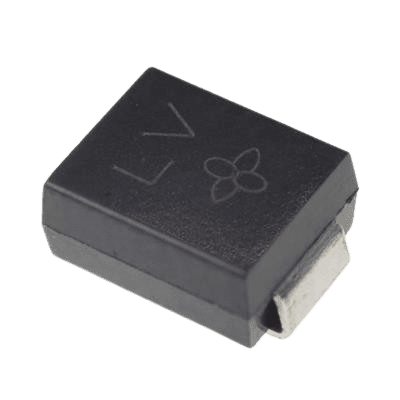

معرفی دیود TVS SMBJ20CA

دیود SMBJ20CA یک دیود محافظت از ولتاژ گذرا (TVS) در بسته‌بندی SMD است که برای محافظت مدارها در برابر اسپایک‌های ولتاژ طراحی شده است.

ویژگی‌های کلیدی

• ولتاژ کاری: 20V

• قدرت پالسی: 600W

• ولتاژ کلamping: 32.4V

• جریان نشتی: بسیار پایین (μA)

• سرعت پاسخگویی: بسیار سریع (پیکوثانیه)

• بسته‌بندی: SMB (SMD)

کاربردهای اصلی

• محافظت ورودی منابع تغذیه

• محافظت پورت‌های ارتباطی

• سیستم‌های صنعتی

• تجهیزات مخابراتی

• محافظت در برابر ESD

مزایای کلیدی

• سرعت پاسخگویی بسیار بالا

• قدرت پالسی بالا

• جریان نشتی بسیار پایین

• حفاظت دوطرفه (Bidirectional)

• ابعاد کوچک SMD

ملاحظات طراحی:

• مکان‌یابی نزدیک به نقطه حفاظت

• مسیرهای PCB کوتاه برای عملکرد بهینه

• انتخاب مناسب با ولتاژ کاری سیستم

• در نظر گرفتن بیشترین ولتاژ گذرا

هشدار:

• این دیود دوطرفه است (Bidirectional)

• برای محافظت مؤثر، باید نزدیک به نقطه مورد حفاظت نصب شود

• قدرت پالسی برای پالس‌های کوتاه مدت است

• از حرارت زیاد هنگام لحیم‌کاری اجتناب شود
