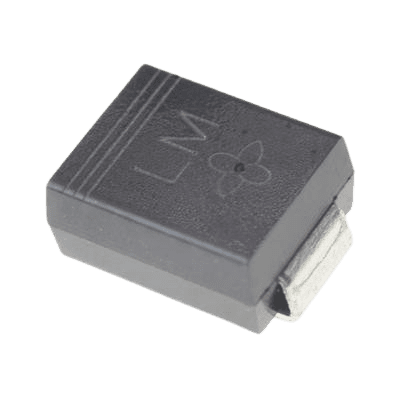

معرفی دیود TVS SMBJ15A

دیود SMBJ15A یک دیود محافظت از ولتاژ گذرا (TVS) در بسته‌بندی SMD است که برای محافظت مدارها در برابر اسپایک‌های ولتاژ طراحی شده است.

ویژگی‌های کلیدی

• ولتاژ کاری: 15V

• قدرت پالسی: 600W

• ولتاژ کلamping: 24.4V

• جریان نشتی: بسیار پایین (μA)

• سرعت پاسخگویی: بسیار سریع (پیکوثانیه)

• بسته‌بندی: SMB (SMD)

کاربردهای اصلی

• محافظت ورودی منابع تغذیه 12V

• محافظت پورت‌های ارتباطی صنعتی

• سیستم‌های صنعتی 12V-15V

• تجهیزات مخابراتی

• محافظت در برابر ESD و surge

مزایای کلیدی

• سرعت پاسخگویی بسیار بالا

• قدرت پالسی بالا

• جریان نشتی بسیار پایین

• حفاظت یک‌طرفه (Unidirectional)

• ابعاد کوچک SMD

ملاحظات طراحی:

• مکان‌یابی نزدیک به نقطه حفاظت

• مسیرهای PCB کوتاه برای عملکرد بهینه

• انتخاب مناسب با ولتاژ کاری سیستم

• در نظر گرفتن بیشترین ولتاژ گذرا

هشدار:

• این دیود یک‌طرفه است (Unidirectional)

• برای محافظت مؤثر، باید نزدیک به نقطه مورد حفاظت نصب شود

• قدرت پالسی برای پالس‌های کوتاه مدت است

• از حرارت زیاد هنگام لحیم‌کاری اجتناب شود
