ویژگی‌های الکتریکی مهم

📊 مشخصات دینامیکی:

• حداکثر ولتاژ معکوس تکرارشونده (VRRM): 150V

• حداکثر جریان مستقیم (IF): 6A

• جریان هجوم (IFSM): 50A

• جریان نشتی معکوس (IR): 5μA (در 25°C)

• ظرفیت خازنی (Cj): 60pF (در 0V)

⚡ مشخصات حرارتی:

• مقاومت حرارتی (RθJC): 3°C/W

• مقاومت حرارتی (RθJA): 60°C/W (بدون هیت‌سینک)

• عایق‌شده: ولتاژ عایق 2000V

ویژگی‌های منحصر به فرد

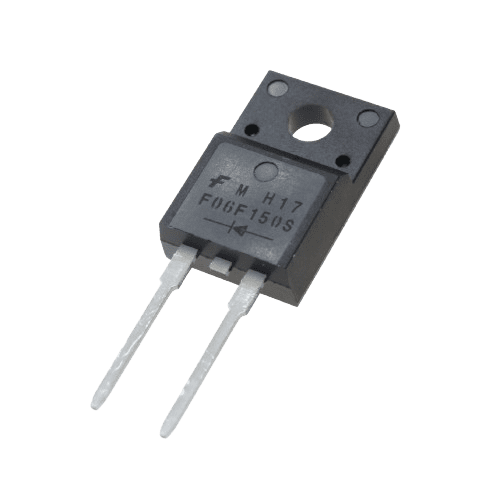

🔧 مزایای کلیدی FFPF06F150S:

• زمان بازیابی فوق‌سریع (20ns): کاهش قابل توجه تلفات سوئیچینگ

• پکیج عایق‌شده: نصب آسان بدون نیاز به عایق اضافی

• نویز EMI پایین: به دلیل سرعت بازیابی بالا

• قابلیت اطمینان بالا: مناسب برای کاربردهای صنعتی

کاربردهای اصلی

💡 کاربردهای تخصصی و صنعتی:

• منابع تغذیه سوئیچینگ فرکانس بالا (تا 200kHz)

• مبدل‌های فلای‌بک و فوروارد

• اینورترهای صنعتی

• تجهیزات مخابراتی

• کنترلرهای موتور پیشرفته

• سیستم‌های UPS



  نکات مهم طراحی

  ⚠️ ملاحظات حیاتی:

  1. مدیریت حرارتی:

     • در جریان‌های بالای 3A حتماً از هیت‌سینک استفاده کنید

     • توان تلفاتی: P_loss = Vf × If

  2. ملاحظات فرکانس بسیار بالا:

     • اثرات پارازیتی را در نظر بگیرید

     • از خازن‌های بای‌پس با فرکانس بالا استفاده کنید

  3. مزایای پکیج عایق‌شده:

     • عدم نیاز به عایق مايكا

     • کاهش زمان مونتاژ

     • بهبود قابلیت اطمینان
