رگولاتور LF33CV چیست؟

رگولاتور LF33CV یک رگولاتور خطی کم‌افت یا LDO ساخت STMicroelectronics است که برای تولید ولتاژ خروجی ثابت 3.3 ولت طراحی شده است. این قطعه می‌تواند جریان خروجی تا 500 میلی‌آمپر را تأمین کند و به دلیل افت ولتاژ پایین، در مدارهایی که اختلاف ولتاژ ورودی و خروجی زیاد نیست، گزینه مناسبی برای تأمین تغذیه بخش‌های مختلف مدار محسوب می‌شود. :contentReference[oaicite:0]{index=0}

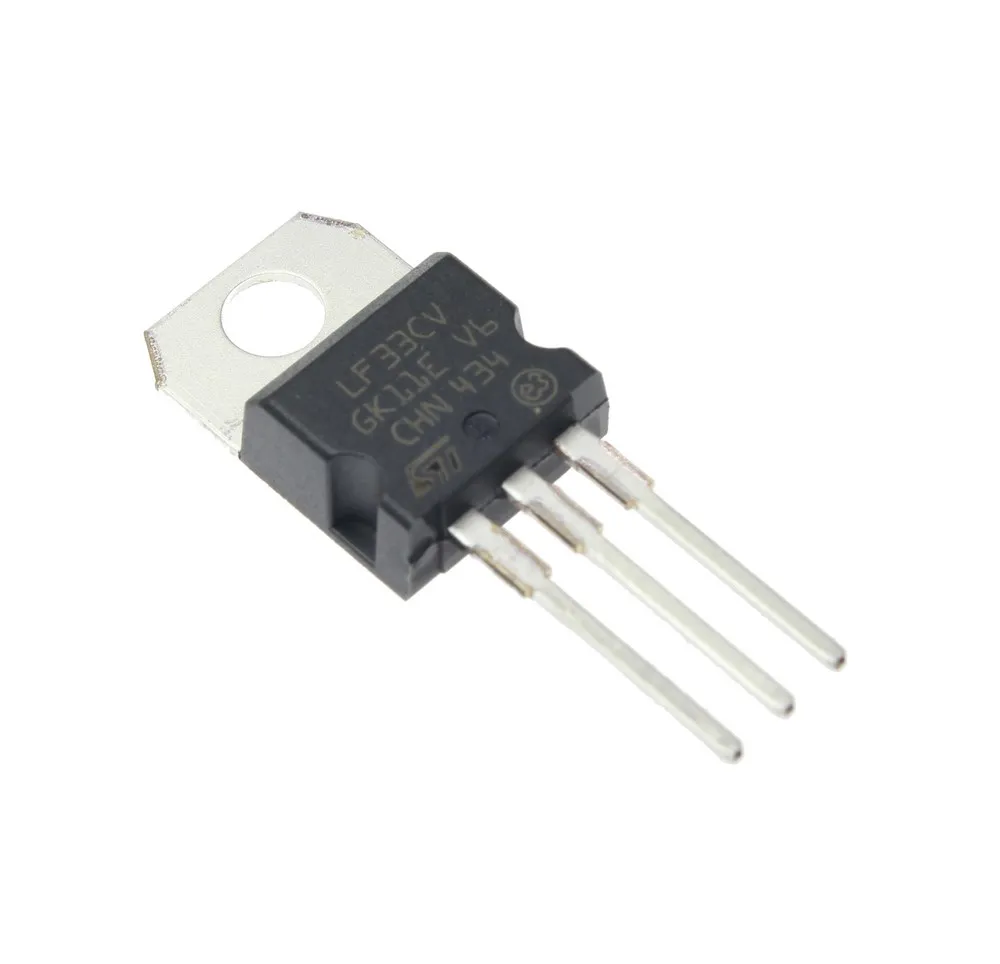

LF33CV در پکیج TO-220 سه‌پایه و به صورت نصب Through-Hole عرضه می‌شود. این مدل برای کاربردهایی مانند تغذیه میکروکنترلرها، مدارهای Embedded، تجهیزات الکترونیکی و بخش‌هایی از مدار که به یک منبع 3.3 ولتی پایدار نیاز دارند، قابل استفاده است. محدوده ولتاژ ورودی عملیاتی آن تا 16 ولت است و دارای حفاظت داخلی در برابر اضافه‌جریان و افزایش دما است. :contentReference[oaicite:1]{index=1}

رگولاتور LF33CV برای چه کسانی مناسب است؟

• طراحان مدار و مهندسان الکترونیک: برای ایجاد یک ریل تغذیه ثابت 3.3 ولتی در مدارهای الکترونیکی.
• طراحان برد PCB: برای تأمین تغذیه بخش‌هایی از مدار که به ولتاژ 3.3 ولت نیاز دارند.
• برنامه‌نویسان Embedded و سازندگان پروژه‌های میکروکنترلری: برای تأمین ولتاژ مناسب برای میکروکنترلرها و مدارهای جانبی 3.3 ولتی.
• تعمیرکاران تجهیزات الکترونیکی: برای جایگزینی رگولاتورهای 3.3 ولتی با مشخصات سازگار.
• سازندگان تجهیزات الکترونیکی: برای طراحی بخش تغذیه مدارهایی که جریان مصرفی آن‌ها در محدوده توان این رگولاتور قرار دارد.

مشخصات فنی رگولاتور LF33CV

مقادیر بالا مربوط به نسخه LF33CV در پکیج TO-220 است. توجه داشته باشید که مشخصات نسخه‌های مختلف خانواده LF33 ممکن است با یکدیگر تفاوت داشته باشند؛ بنابراین در طراحی نهایی باید شماره دقیق قطعه بررسی شود. :contentReference[oaicite:2]{index=2}

ویژگی‌ها و مزایای LF33CV

• خروجی ثابت 3.3 ولت: ولتاژ خروجی این مدل از قبل تعیین شده و برای مدارهایی که به یک منبع 3.3 ولتی نیاز دارند، نیازی به شبکه مقاومتی خارجی برای تنظیم خروجی نیست.
• جریان خروجی تا 500 میلی‌آمپر: این رگولاتور می‌تواند برای بسیاری از مدارهای الکترونیکی با مصرف متوسط مورد استفاده قرار گیرد؛ البته جریان واقعی قابل استفاده به شرایط حرارتی و اختلاف ولتاژ ورودی و خروجی نیز بستگی دارد. :contentReference[oaicite:3]{index=3}
• افت ولتاژ پایین: ساختار LDO باعث می‌شود برای رسیدن به خروجی 3.3 ولت، نسبت به رگولاتورهای خطی معمولی به اختلاف ولتاژ کمتری بین ورودی و خروجی نیاز باشد. :contentReference[oaicite:4]{index=4}
• پکیج TO-220: پکیج سه‌پایه این مدل برای مونتاژ Through-Hole مناسب است و در طراحی‌هایی که نیاز به دسترسی ساده به پایه‌ها یا دفع حرارت بهتر دارند، کاربردی است.
• حفاظت در برابر افزایش دما: مدار داخلی LF33CV دارای حفاظت حرارتی است و در شرایط افزایش بیش از حد دما از قطعه محافظت می‌کند. :contentReference[oaicite:5]{index=5}
• حفاظت در برابر اضافه‌جریان: محدودکننده جریان داخلی می‌تواند در شرایط اضافه‌بار از رگولاتور محافظت کند. :contentReference[oaicite:6]{index=6}
• مناسب برای مدارهای کم‌نویز: خانواده LFXX برای کاربردهای کم‌مصرف و کم‌نویز طراحی شده است و مشخصات مناسبی از نظر حذف ریپل تغذیه دارد. :contentReference[oaicite:7]{index=7}

کاربردهای رگولاتور LF33CV

تأمین تغذیه 3.3 ولت

مهم‌ترین کاربرد LF33CV تبدیل یک ولتاژ DC بالاتر به یک خروجی ثابت 3.3 ولت است. این خروجی می‌تواند برای تغذیه بخش‌هایی از یک مدار دیجیتال یا سیستم Embedded مورد استفاده قرار گیرد.

مدارهای میکروکنترلری

در پروژه‌هایی که میکروکنترلر یا تجهیزات جانبی با ولتاژ 3.3 ولت کار می‌کنند، LF33CV می‌تواند به عنوان بخش تنظیم ولتاژ مدار تغذیه مورد استفاده قرار گیرد.

مدارهای Embedded

در تجهیزات Embedded که به یک ریل تغذیه 3.3 ولتی پایدار نیاز دارند، این رگولاتور می‌تواند یک راهکار ساده برای کاهش و تثبیت ولتاژ DC ورودی باشد.

مدارهای تغذیه تجهیزات الکترونیکی

LF33CV برای ایجاد یک خروجی 3.3 ولتی در تجهیزات و بردهای الکترونیکی نیز قابل استفاده است، به شرط آنکه ولتاژ ورودی، جریان مصرفی و توان تلفاتی مدار در محدوده مجاز قرار داشته باشند.

تجهیزات قابل تغذیه با باتری

افت ولتاژ پایین LF33CV باعث می‌شود در برخی مدارهای باتری‌محور که ولتاژ منبع به 3.3 ولت نزدیک است، نسبت به یک رگولاتور خطی با Dropout بالاتر، استفاده مؤثرتری داشته باشد. :contentReference[oaicite:8]{index=8}

نحوه استفاده و راه‌اندازی LF33CV

LF33CV یک رگولاتور خطی سه‌پایه است و در نسخه TO-220 برای عملکرد معمول به اتصال پایه‌های ورودی، زمین و خروجی نیاز دارد. طبق اطلاعات سازنده، برای پایداری رگولاتور استفاده از خازن خروجی مناسب اهمیت دارد و خانواده LFXX با خازن خروجی 2.2µF برای پایداری مشخص شده است. :contentReference[oaicite:9]{index=9}

در یک مدار معمول، ولتاژ DC ورودی به پایه ورودی متصل می‌شود، پایه GND به زمین مدار متصل شده و ولتاژ تثبیت‌شده 3.3 ولت از پایه خروجی دریافت می‌شود.

• IN: ورودی ولتاژ DC
• GND: اتصال به زمین مدار
• OUT: خروجی ثابت 3.3 ولت

در طراحی مدار، خازن‌های ورودی و خروجی باید مطابق توصیه‌های دیتاشیت انتخاب و در نزدیکی پایه‌های مربوطه قرار گیرند. همچنین در صورت وجود اختلاف زیاد بین ولتاژ ورودی و خروجی یا جریان بار بالا، توان تلفاتی رگولاتور باید محاسبه شود.

نکات مهم قبل از خرید LF33CV

• ولتاژ خروجی را بررسی کنید: LF33CV دارای خروجی ثابت 3.3 ولت است و برای خروجی‌های قابل تنظیم طراحی نشده است.
• جریان مصرفی مدار را بررسی کنید: جریان خروجی نامی این مدل 500 میلی‌آمپر است، اما استفاده مداوم در جریان بالا به شرایط حرارتی مدار نیز وابسته است.
• ولتاژ ورودی را بررسی کنید: ولتاژ ورودی عملیاتی این مدل تا 16 ولت است. استفاده از ولتاژ بالاتر از محدوده مجاز می‌تواند به قطعه آسیب برساند. :contentReference[oaicite:10]{index=10}
• توان تلفاتی را در نظر بگیرید: چون LF33CV یک رگولاتور خطی است، اختلاف بین ولتاژ ورودی و خروجی به گرما تبدیل می‌شود. هرچه جریان بار و اختلاف ولتاژ بیشتر باشد، نیاز به بررسی حرارتی اهمیت بیشتری پیدا می‌کند.
• پکیج را بررسی کنید: مدل LF33CV موردنظر در پکیج TO-220 سه‌پایه قرار دارد و نباید بدون بررسی Pinout و footprint با نسخه‌های دیگر خانواده LF33 جایگزین شود.
• اگر بازده بالا لازم است، گزینه سوئیچینگ را بررسی کنید: برای اختلاف ولتاژ زیاد یا جریان بالا، یک مبدل DC-DC سوئیچینگ ممکن است از نظر تلفات توان گزینه مناسب‌تری نسبت به LDO باشد.

تفاوت LF33CV با رگولاتورهای 3.3 ولتی معمولی

LF33CV یک LDO خطی با خروجی ثابت 3.3 ولت است. ویژگی مهم آن نسبت به بسیاری از رگولاتورهای خطی قدیمی‌تر، افت ولتاژ پایین‌تر است؛ بنابراین زمانی که ولتاژ ورودی تنها کمی بیشتر از 3.3 ولت باشد، می‌تواند گزینه مناسب‌تری باشد. مشخصات سازنده برای LF33CV افت ولتاژ حداکثر 0.7 ولت در جریان 500 میلی‌آمپر را نشان می‌دهد. :contentReference[oaicite:11]{index=11}

در مقابل، رگولاتورهای سوئیچینگ برای تبدیل ولتاژ با تلفات کمتر در شرایط اختلاف ولتاژ یا جریان بالاتر مناسب‌تر هستند، اما معمولاً به قطعات خارجی بیشتری نیاز دارند و طراحی PCB در آن‌ها اهمیت بیشتری دارد.

خرید و قیمت رگولاتور LF33CV

اگر به یک رگولاتور 3.3 ولت با خروجی ثابت، جریان خروجی تا 500 میلی‌آمپر و پکیج TO-220 نیاز دارید، LF33CV می‌تواند گزینه مناسبی برای مدارهای تغذیه، پروژه‌های Embedded و تجهیزات الکترونیکی باشد.

برای خرید LF33CV پیش از ثبت سفارش، ولتاژ ورودی مدار، جریان مصرفی، شرایط حرارتی و نوع پکیج را بررسی کنید. برای اطلاع از قیمت LF33CV نیز قیمت و موجودی فعلی صفحه محصول را ملاک قرار دهید، زیرا قیمت قطعات الکترونیکی ممکن است با تغییر موجودی و شرایط تأمین تغییر کند.

سوالات متداول درباره LF33CV

LF33CV چیست؟

LF33CV یک رگولاتور خطی کم‌افت (LDO) ساخت STMicroelectronics است که خروجی ثابت 3.3 ولت و جریان نامی تا 500 میلی‌آمپر دارد. :contentReference[oaicite:12]{index=12}

ولتاژ خروجی LF33CV چقدر است؟

ولتاژ خروجی نامی LF33CV برابر با 3.3 ولت است و برخلاف مدل‌های Adjustable، برای تنظیم دستی ولتاژ خروجی طراحی نشده است. :contentReference[oaicite:13]{index=13}

حداکثر جریان خروجی LF33CV چقدر است؟

جریان خروجی نامی LF33CV حداکثر 500 میلی‌آمپر است. جریان قابل استفاده واقعی باید با توجه به شرایط حرارتی و توان تلفاتی مدار تعیین شود. :contentReference[oaicite:14]{index=14}

حداکثر ولتاژ ورودی LF33CV چقدر است؟

ولتاژ ورودی عملیاتی LF33CV تا 16 ولت اعلام شده است. مشخصات Absolute Maximum قطعه مقدار بالاتری را برای ورودی نشان می‌دهد، اما این مقدار نباید به عنوان محدوده عادی عملکرد در نظر گرفته شود. :contentReference[oaicite:15]{index=15}

آیا LF33CV یک رگولاتور LDO است؟

بله. LF33CV یک رگولاتور خطی Low Dropout است و برای تولید خروجی 3.3 ولت با افت ولتاژ نسبتاً پایین طراحی شده است. :contentReference[oaicite:16]{index=16}

LF33CV چند پایه دارد؟

نسخه LF33CV در پکیج TO-220 سه‌پایه دارای پایه‌های ورودی، زمین و خروجی است. :contentReference[oaicite:17]{index=17}

آیا LF33CV برای تبدیل 12 ولت به 3.3 ولت مناسب است؟

از نظر محدوده ورودی، 12 ولت در محدوده کاری LF33CV قرار دارد؛ اما در این حالت اختلاف ولتاژ نسبتاً زیادی روی رگولاتور ایجاد می‌شود و توان قابل توجهی به صورت گرما تلف خواهد شد. بنابراین باید جریان بار و شرایط خنک‌کاری قبل از استفاده بررسی شود.

آیا LF33CV می‌تواند جایگزین هر رگولاتور 3.3 ولتی شود؟

خیر. علاوه بر ولتاژ و جریان، باید پکیج، ترتیب پایه‌ها، محدوده ورودی، افت ولتاژ و شرایط حرارتی قطعه جایگزین نیز بررسی شود. صرفاً یکسان بودن خروجی 3.3 ولت برای جایگزینی مستقیم کافی نیست.
