رگولاتور L7824CV چیست؟

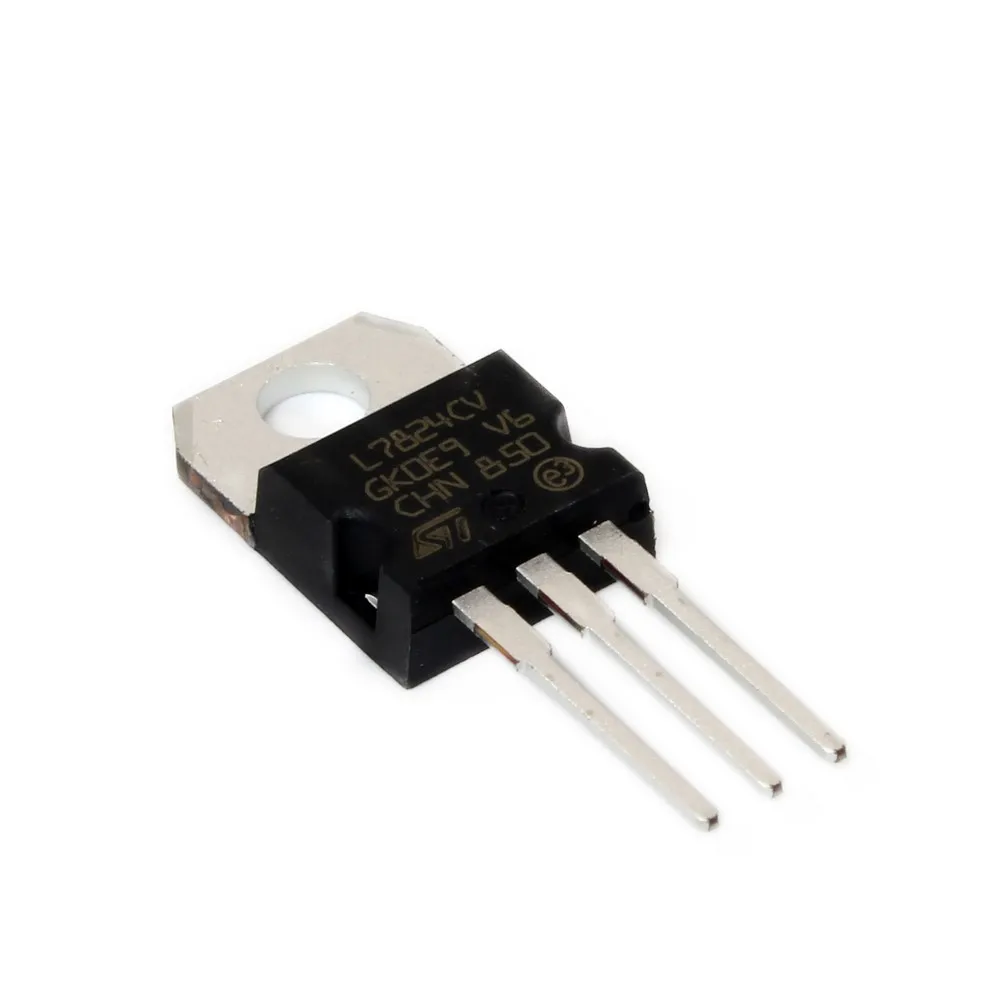

رگولاتور L7824CV یک رگولاتور خطی مثبت با خروجی ثابت 24 ولت از خانواده L78 شرکت STMicroelectronics است. این قطعه برای تبدیل ولتاژ DC ورودی بالاتر به یک ولتاژ خروجی 24 ولت پایدار طراحی شده و می‌تواند تا 1.5 آمپر جریان خروجی تأمین کند. L7824CV در پکیج TO-220 و با سه پایه عرضه می‌شود و برای استفاده در مدارهای تغذیه و تجهیزات الکترونیکی که به یک منبع 24 ولتی تثبیت‌شده نیاز دارند، گزینه‌ای ساده و کاربردی است. :contentReference[oaicite:0]{index=0}

این رگولاتور از نوع Linear Voltage Regulator است و خروجی آن قابل تنظیم نیست؛ بنابراین اگر مدار شما به ولتاژ ثابت 24 ولت نیاز دارد، L7824CV می‌تواند مستقیماً در بخش تنظیم ولتاژ مورد استفاده قرار گیرد. حداکثر ولتاژ ورودی عملیاتی آن 40 ولت اعلام شده و برای جلوگیری از آسیب ناشی از اضافه‌بار و افزایش بیش از حد دما، به حفاظت داخلی در برابر اتصال کوتاه و اضافه‌حرارت مجهز است. :contentReference[oaicite:1]{index=1}

رگولاتور L7824CV برای چه کسانی مناسب است؟

• مهندسان و طراحان الکترونیک: برای طراحی بخش تغذیه با خروجی ثابت 24 ولت.
• طراحان مدار و PCB: برای ایجاد یک ریل تغذیه 24 ولتی در تجهیزات الکترونیکی.
• تعمیرکاران تجهیزات الکترونیکی: برای جایگزینی رگولاتورهای 24 ولتی سازگار، پس از بررسی دقیق پکیج و پایه‌ها.
• سازندگان تجهیزات صنعتی: برای مدارهایی که به تغذیه خطی 24 ولتی نیاز دارند.
• دانشجویان و سازندگان پروژه‌های الکترونیکی: برای ساخت و آزمایش مدارهای تغذیه DC با خروجی ثابت 24 ولت.

مشخصات فنی رگولاتور L7824CV

مشخصات بالا مربوط به L7824CV در پکیج TO-220 است. شرکت STMicroelectronics نسخه‌های دیگری از L7824 را نیز با پکیج‌ها و پسوندهای متفاوت ارائه می‌کند؛ بنابراین در هنگام خرید یا جایگزینی، شماره فنی کامل قطعه را بررسی کنید. :contentReference[oaicite:2]{index=2}

ویژگی‌ها و مزایای L7824CV

• خروجی ثابت 24 ولت: خروجی قطعه از پیش تعیین شده است و برای مدارهایی که به یک منبع 24 ولتی ثابت نیاز دارند، نیازی به تنظیم خروجی با شبکه مقاومتی خارجی وجود ندارد.
• جریان خروجی تا 1.5 آمپر: این رگولاتور برای مدارهایی با مصرف جریان متوسط تا بالا در مقایسه با بسیاری از رگولاتورهای خطی کم‌جریان مناسب است؛ البته توان واقعی قابل استفاده به شرایط حرارتی مدار نیز وابسته است. :contentReference[oaicite:3]{index=3}
• پکیج TO-220: پکیج سه‌پایه Through-Hole، استفاده و مونتاژ قطعه را در بسیاری از بردهای الکترونیکی ساده می‌کند.
• حفاظت حرارتی: مدار داخلی رگولاتور در برابر افزایش بیش از حد دما محافظت شده است.
• حفاظت در برابر اتصال کوتاه: وجود محدودکننده و حفاظت داخلی، ریسک آسیب ناشی از برخی شرایط اضافه‌بار را کاهش می‌دهد. :contentReference[oaicite:4]{index=4}
• کاهش ریپل تغذیه: مشخصات PSRR این خانواده باعث می‌شود رگولاتور بتواند بخشی از تغییرات و ریپل موجود در ورودی را در خروجی کاهش دهد. :contentReference[oaicite:5]{index=5}

کاربردهای رگولاتور L7824CV

تأمین تغذیه 24 ولت

اصلی‌ترین کاربرد L7824CV ایجاد یک خروجی DC ثابت 24 ولت از یک منبع ورودی بالاتر است. این خروجی می‌تواند برای تغذیه بخش‌های مختلف یک مدار یا تجهیز الکترونیکی مورد استفاده قرار گیرد.

مدارهای تغذیه تجهیزات الکترونیکی

در مدارهایی که ولتاژ ورودی از 24 ولت بیشتر است و به یک ریل 24 ولتی پایدار نیاز دارند، L7824CV می‌تواند به عنوان بخش تنظیم ولتاژ استفاده شود.

تجهیزات صنعتی و کنترلی

ولتاژ 24 ولت در بسیاری از تجهیزات کنترلی و صنعتی کاربرد دارد. L7824CV می‌تواند در بخش تغذیه چنین مدارهایی مورد استفاده قرار گیرد، مشروط بر اینکه ولتاژ ورودی، جریان بار و شرایط حرارتی در محدوده مجاز قطعه باشند.

مدارهای آزمایشگاهی و آموزشی

ساختار ساده رگولاتورهای خانواده 78xx باعث شده است این قطعات در مدارهای آموزشی و آزمایشگاهی نیز کاربرد زیادی داشته باشند. L7824CV برای آزمایش و ساخت منابع تغذیه خطی 24 ولتی گزینه‌ای ساده برای شروع است.

نحوه استفاده و راه‌اندازی L7824CV

L7824CV یک رگولاتور خطی سه‌پایه است. در مدار معمول، ولتاژ DC ورودی به پایه IN، زمین مدار به پایه GND و خروجی تثبیت‌شده 24 ولت از پایه OUT دریافت می‌شود.

• IN: ورودی ولتاژ DC
• GND: اتصال به زمین مدار
• OUT: خروجی ثابت 24 ولت

در طراحی مدار باید خازن‌های ورودی و خروجی و نحوه قرارگیری آن‌ها مطابق توصیه‌های دیتاشیت سازنده در نظر گرفته شود. همچنین در یک رگولاتور خطی، اختلاف ولتاژ ورودی و خروجی به گرما تبدیل می‌شود؛ بنابراین هنگام عبور جریان قابل توجه، بررسی توان تلفاتی و نیاز به هیت‌سینک اهمیت زیادی دارد.

به عنوان مثال، اگر ورودی 30 ولت و خروجی 24 ولت باشد، در جریان 1 آمپر تقریباً 6 وات توان در خود رگولاتور تلف می‌شود. بنابراین صرفاً قرار داشتن جریان بار در محدوده 1.5 آمپر به این معنی نیست که قطعه بدون بررسی حرارتی می‌تواند دائماً با این جریان کار کند.

نکات مهم قبل از خرید L7824CV

• ولتاژ خروجی را بررسی کنید: L7824CV خروجی ثابت 24 ولت دارد و برای خروجی‌های قابل تنظیم طراحی نشده است.
• ولتاژ ورودی را بررسی کنید: حداکثر ولتاژ ورودی اعلام‌شده برای این مدل 40 ولت است. استفاده از ولتاژ بالاتر از محدوده مجاز می‌تواند به قطعه آسیب برساند. :contentReference[oaicite:6]{index=6}
• افت ولتاژ را در نظر بگیرید: برای تنظیم صحیح خروجی، ولتاژ ورودی باید به اندازه کافی از 24 ولت بیشتر باشد. افت ولتاژ قطعه در مشخصات سازنده حدود 2 ولت در جریان 1 آمپر ذکر شده است. :contentReference[oaicite:7]{index=7}
• توان تلفاتی را محاسبه کنید: در رگولاتور خطی، رابطه تقریبی توان تلفاتی برابر است با (Vin − Vout) × Iout. هرچه این مقدار بیشتر باشد، نیاز به دفع حرارت نیز بیشتر می‌شود.
• پکیج را بررسی کنید: L7824CV در پکیج TO-220 سه‌پایه عرضه می‌شود. هنگام جایگزینی با مدل دیگری، فقط به 24 ولت بودن خروجی توجه نکنید و Pinout و پکیج را نیز بررسی کنید.
• برای اختلاف ولتاژ زیاد، مبدل سوئیچینگ را بررسی کنید: اگر اختلاف بین ولتاژ ورودی و 24 ولت زیاد است یا جریان بار بالاست، استفاده از مبدل DC-DC سوئیچینگ می‌تواند از نظر تلفات توان مناسب‌تر باشد.

تفاوت L7824CV با رگولاتورهای قابل تنظیم

L7824CV یک رگولاتور مثبت با خروجی ثابت 24 ولت است. در مقابل، رگولاتورهای Adjustable امکان تنظیم ولتاژ خروجی را با استفاده از مدار خارجی فراهم می‌کنند. بنابراین اگر مدار شما دقیقاً به 24 ولت ثابت نیاز دارد، استفاده از L7824CV می‌تواند طراحی بخش تنظیم ولتاژ را ساده‌تر کند.

البته خروجی ثابت به این معنی است که نمی‌توان L7824CV را بدون تغییر مدار به عنوان یک رگولاتور 12 یا 15 ولتی استفاده کرد. انتخاب رگولاتور باید بر اساس ولتاژ خروجی موردنیاز، جریان بار، ولتاژ ورودی و شرایط حرارتی انجام شود.

خرید و قیمت رگولاتور L7824CV

اگر برای مدار خود به یک رگولاتور 24 ولت با خروجی ثابت، جریان نامی تا 1.5 آمپر و پکیج TO-220 نیاز دارید، L7824CV می‌تواند گزینه مناسبی برای بخش تغذیه بسیاری از مدارهای الکترونیکی باشد.

برای خرید L7824CV پیش از ثبت سفارش، حتماً ولتاژ ورودی، جریان مصرفی، توان تلفاتی و شرایط خنک‌کاری مدار را بررسی کنید. برای اطلاع از قیمت L7824CV نیز قیمت و موجودی فعلی صفحه محصول را ملاک قرار دهید، زیرا قیمت قطعات الکترونیکی می‌تواند با تغییر موجودی و شرایط تأمین تغییر کند.

سوالات متداول درباره L7824CV

L7824CV چیست؟

L7824CV یک رگولاتور خطی مثبت با خروجی ثابت 24 ولت از خانواده L78 شرکت STMicroelectronics است که می‌تواند تا 1.5 آمپر جریان خروجی تأمین کند. :contentReference[oaicite:8]{index=8}

ولتاژ خروجی L7824CV چقدر است؟

ولتاژ خروجی نامی L7824CV برابر با 24 ولت است و خروجی آن از نوع ثابت است. :contentReference[oaicite:9]{index=9}

حداکثر جریان خروجی L7824CV چقدر است؟

حداکثر جریان خروجی اعلام‌شده برای L7824CV برابر با 1.5 آمپر است. جریان قابل استفاده در عمل به شرایط حرارتی، اختلاف ولتاژ ورودی و خروجی و نحوه خنک‌کاری نیز بستگی دارد. :contentReference[oaicite:10]{index=10}

حداکثر ولتاژ ورودی L7824CV چقدر است؟

حداکثر ولتاژ ورودی مشخص‌شده برای L7824CV برابر با 40 ولت است. این مقدار را نباید با ولتاژ ورودی پیشنهادی برای تمام شرایط کاری یکسان در نظر گرفت. :contentReference[oaicite:11]{index=11}

L7824CV چند پایه دارد؟

L7824CV در پکیج TO-220 دارای 3 پایه است و برای اتصال ورودی، زمین و خروجی استفاده می‌شود. :contentReference[oaicite:12]{index=12}

آیا L7824CV برای تبدیل 30 ولت به 24 ولت مناسب است؟

از نظر محدوده ولتاژ ورودی، 30 ولت در محدوده کاری قطعه قرار می‌گیرد؛ اما چون L7824CV خطی است، اختلاف 6 ولت در جریان بار به گرما تبدیل می‌شود. بنابراین در جریان‌های بالا باید توان تلفاتی و خنک‌کاری به‌دقت بررسی شود.

آیا L7824CV قابل تنظیم است؟

L7824CV به صورت استاندارد یک رگولاتور با خروجی ثابت 24 ولت است. بنابراین برای استفاده معمول، قطعه‌ای با خروجی قابل تنظیم محسوب نمی‌شود.

آیا L7824CV در برابر اتصال کوتاه و افزایش دما محافظت دارد؟

بله. L7824CV دارای حفاظت داخلی در برابر اتصال کوتاه و اضافه‌حرارت است؛ با این حال این حفاظت‌ها جایگزین طراحی صحیح مدار و مدیریت حرارتی مناسب نیستند. :contentReference[oaicite:13]{index=13}
