کابل فلت چیست و چرا از آن استفاده میکنیم؟
کابل فلت (Flat Cable) مجموعهای از هادیهای موازی است که در یکلایه تخت و منظم قرار گرفتهاند. این کابلها به خاطر انعطافپذیری بالا، ضخامت کم و قابلیت چینش مرتب، برای اتصال بین بردها (Board-to-Board)، سیستمهای کامپیوتر و تجهیزات صنعتی گزینهی ایدهآلی هستند.
کاربردهای متداول
- اتصال بین بردهای PCB در دستگاههای الکترونیکی و بردهای توسعه (Arduino / Raspberry Pi)
- کابلکشی در چاپگرها، اسکنرها و دستگاههای POS
- سیستمهای کنترل صنعتی و اتوماسیون
- اتصال درایوها و سابسیستمهای داخلی در تجهیزات کامپیوتری
- تجهیزات پزشکی و دستگاههای اندازهگیری

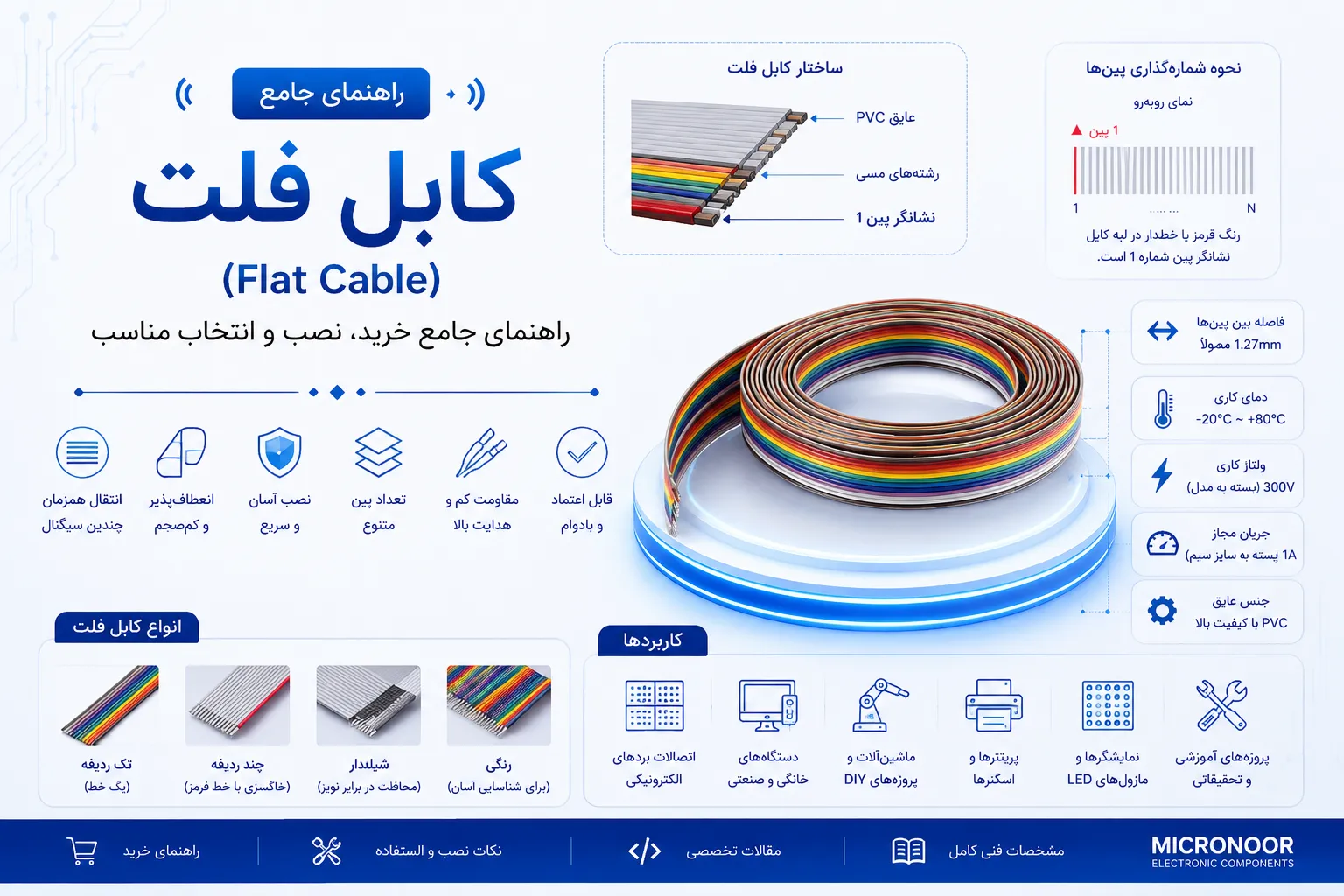

ساختار داخلی کابل فلت — اجزا و مواد تشکیلدهنده
درک ساختار داخلی به انتخاب صحیح کمک میکند. اجزای اصلی عبارتاند از:
- هادیها (Conductors): معمولاً از مس قلعاندود یا مس آنیلشده با سطح مقطع کوچک برای انعطافپذیری ساخته میشوند.
- عایق هر رشته: از پلیاورفتالاتها یا PVC برای عایقبندی الکتریکی استفاده میشود.
- روکش بیرونی: روکش نهایی که از PVC یا مواد کمدود و بدون هالوکسی (LSZH) ساخته میشود تا در شرایط خاص ایمنی بهتری ارائه دهد.
- چیدمان و فواصل بین رشتهها: فاصله و پهنای هر رشته تعیینکنندهی پهنای کابل و نوع کانکتور مناسب است.
اهمیت ضخامت و جنس هادی
هرچند کابل فلت بیشتر برای سیگنال و دیتا استفاده میشود، اما ضخامت هادی (AWG یا مقدار میکرون) روی توان انتقال جریان و مقاومت اهمی تأثیر میگذارد. برای کاربردهای دیتا، ضخامتهای نازکتر معمولاً کافیاند؛ برای جریانهای بالاتر باید از کابلهای با قطر هادی بیشتر یا کابلهای گرد استفاده شود.
انواع کابل فلت (براساس تعداد رشته، رنگ و روکش)
کابلهای فلت را میتوان از جهات مختلف دستهبندی کرد:
براساس تعداد رشته
- کابل فلت 2 تا 10 رشته: مناسب برای سیگنالهای ساده و پروژههای کوچک
- 10 تا 30 رشته: مناسب برای دیتا و اتصال چند سیگنال همزمان
- 30 تا 64 رشته و بیشتر: مناسب برای دیتای حجیم یا اتصال بردهای پیچیده
براساس رنگ
- کابل فلت رنگی: هر رشته رنگ متفاوت دارد — مناسب برای شناسایی پایهها در سیمکشی و تست
- کابل فلت طوسی: ارزانتر و مناسب برای محیطهایی که شناسایی رنگی ضرورت ندارد
براساس روکش
- PVC: اقتصادی و پرکاربرد
- LSZH: مناسب برای محیطهای حساس به دود و آتش
- نوع مقاوم در برابر روغن/حرارت: برای محیطهای صنعتی
محصولات نمونه در Micronoor
مقایسه کابل فلت با کابلهای دیگر
کابل فلت در برابر کابل رِبان (Ribbon Cable)
اصطلاحات "Flat" و "Ribbon" گاهی بهجای هم استفاده میشوند؛ اما:
- کابل رِبان معمولاً عرض بیشتری دارد و برای مسیرهای کوتاه داخل کیسها کاربرد دارد.
- کابل فلت هم شکل تخت است ولی ممکن است برای مصارف دقیقتر و با روکشهای اختصاصی عرضه شود.
کابل فلت در برابر کابل گرد
- فضا: کابل فلت فضای کمتری اشغال میکند و برای مسیرهای فشرده مناسبتر است.
- جریان: کابل گرد برای انتقال توان و جریانهای بالا مناسبتر است.
- انعطافپذیری چندطرفه: کابل گرد در خمهای چندجهتی بهتر عمل میکند؛ کابل فلت بیشتر برای خمهای تخت و یکجهتی مناسب است.
کابل فلت در برابر کابل IDE / SATA (در کاربردهای کامپیوتر)
کابل IDE در اصل نوعی کابل تخت با کانکتور مخصوص است؛ SATA کابل نازکتر و اختصاصیتری برای هاردهای مدرن است. در پروژههای الکترونیکی امروزی، معمولاً کابلهای فلت سفارشی با کانکتور IDC یا Box Header استفاده میشوند.
استانداردها و کانکتورهای متداول
برای اتصال کابل فلت به بردها معمولاً از انواع کانکتور زیر استفاده میشود:
- IDC (Insulation Displacement Connector): برای پرس کابل فلت و اتصال سریع
- Box Header / FFC Connector: سوکتهای مخصوص فلت که روی برد نصب میشوند
- SMT / SMD FFC Connector: برای اتصالات با پروفایل پایین و نصب سطحی
نکته: هنگام خرید توجه کنید که پهنای کابل (Pitch) و تعداد پینها (مثلاً 1.0mm, 1.25mm, 2.54mm) با کانکتور یا هدر شما تطابق داشته باشد.
جدول مشخصات فنی — مرجع سریع
| ویژگی |
Flat Cable 10P |
Flat Cable 30P |
Flat Cable 64P |
| تعداد رشته |
10 |
30 |
64 |
| پیتچ (فاصله بین هادی) |
1.0mm / 1.25mm |
1.25mm |
1.25mm |
| جنس هادی |
مس قلعاندود |
مس قلعاندود |
مس قلعاندود |
| روکش |
PVC / LSZH (سفارشی) |
PVC مقاوم |
PVC نرم |
| ولتاژ کاری |
حداکثر تا 300 ولت |
حداکثر تا 300 ولت |
حداکثر تا 300 ولت |
| دمای کاری |
-20°C تا +80°C |
-20°C تا +80°C |
-20°C تا +80°C |
| مناسب برای |
ماژولها، بردها، پروژههای آموزشی |
کارت کنترل، دیتا |
سیستمهای دیتای حجیم و صنعتی |
برای دیتیل بیشتر و اطلاعات دقیقتر، دیتاشیت هر محصول را در صفحه محصول Micronoor بررسی کنید.
راهنمای خرید کابل فلت — چه نکاتی را بررسی کنیم؟
- تعداد رشته و پین: با کانکتور یا نیاز سیگنال مطابقت داشته باشد.
- پیتچ (Pitch): فاصله بین هادی باید با سوکت/کانکتور تطابق کند (مثلاً 1.0mm یا 1.25mm).
- جنس روکش: اگر محیط صنعتی یا در معرض حرارت/روغن است، LSZH یا روکش مقاوم انتخاب کنید.
- طول و قابلیت برش: کابل را به طول مورد نیاز تهیه کنید و دقت کنید که برش تمیز و صحیح انجام شود.
- کیفیت هادی: هادی مس قلعاندود پایداری و هدایت بهتری دارد.
- گارانتی و پشتیبانی فروشنده: از فروشگاهی خرید کنید که پشتیبانی و امکان تعویض/بازگشت محصول داشته باشد — مانند Micronoor.
نکات نصب و نگهداری کابل فلت — جلوگیری از خطاهای رایج
نکات نصب
- قبل از پرس یا اتصال، از تطابق پینها و جهتگذاری صحیح کانکتور مطمئن شوید.
- از خمدادن بیش از حد (بویژه با شعاع کوچک) جلوگیری کنید — کابل فلت برای خم تخت طراحی شده است.
- برای اتصال دائمی از ابزار پرس IDC مناسب استفاده کنید تا تماسهای قابلاعتماد ایجاد شود.
- در مسیر کابل از بستهای نرم و مناسب استفاده کنید تا فشار اضافی به کابل وارد نشود.
نگهداری و عیبیابی
- اگر نویز یا قطعی مشاهده شد، اتصال کانکتورها را چک کنید و از سالمبودن روکش اطمینان حاصل نمایید.
- در صورت پارگی یا آسیب در قسمتی از کابل، معمولاً تعویض کلی امنتر از وصلهکردن است.
- در محیطهای مرطوب یا آغشته به مواد خوردنده، از کابلهایی با روکش مقاوم یا محافظ استفاده کنید.
خطاهای رایج
- جهت نصب اشتباه باعث جاخوردگی پینها میشود — همیشه جهتنما (Mark) روی کابل و کانکتور را دنبال کنید.
- استفاده از کانکتور نامناسب برای پیتچِ کابل منجر به اتصالات ضعیف میشود.
برندها و منابع خرید — مدلهای پیشنهادی Micronoor
در فروشگاه Micronoor مدلهای متنوعی از کابل فلت عرضه شده است؛ از جمله:
برای مشاهدهی همه مدلها و خرید، صفحه دستهبندی کابل فلت را ببینید:
🛒 مشاهده تمام محصولات کابل فلت در Micronoor
سؤالات متداول (FAQ)
۱. کابل فلت چه تفاوتی با کابلهای گرد معمولی دارد؟
کابل فلت تخت است و فضای کمتری اشغال میکند؛ برای سیگنال و دیتا مناسبتر است. کابل گرد برای انتقال جریانهای بالاتر و خمهای چندجهتی مناسبتر است.
۲. آیا میتوان کابل فلت را برش داد و دوباره سر سیم زد؟
بله، میتوان آن را برش داد اما برای اتصال مجدد معمولاً از کانکتور IDC یا پرس مخصوص استفاده میشود تا تماس الکتریکی قابلاطمینان برقرار شود.
۳. کابل فلت تا چه ولتاژی قابل استفاده است؟
بیشتر کابلهای فلت برای ولتاژهای سیگنال تا حدود 300 ولت طراحی شدهاند؛ برای کاربردهای توان بالا بهتر است از کابلهای مناسب توان یا کابل گرد استفاده شود.
۴. آیا کابل فلت در محیطهای صنعتی قابلاستفاده است؟
بله، اگر روکش مقاوم و LSZH یا پوششهای مخصوص انتخاب شود و از مدلهایی با مقاومت مکانیکی بالاتر استفاده گردد.
۵. چگونه مطمئن شوم کابل با کانکتورم سازگار است؟
پیتچ (فاصله بین هادی) و تعداد پینها را با مشخصات کانکتور مقایسه کنید. معمولاً سازندگان کانکتور پیتچهای استاندارد (مثلاً 1.0mm یا 1.25mm) را مشخص میکنند.
۶. کابل فلت رنگی بهتر است یا طوسی؟
اگر نیاز به شناسایی سریع پایهها دارید کابل رنگی مناسبتر است؛ اگر هزینه و ظاهر یکدست مهمتر است، کابل طوسی گزینهی اقتصادیتر است.
۷. آیا کابل فلت نویز کمتری نسبت به کابلهای دیگر دارد؟
آرایش موازی میتواند در برخی موارد به کاهش تداخل کمک کند اما طراحی برد و فیلترینگ مناسب نیز اهمیت بالایی دارد.
۸. چطور از خرابی کانکتور جلوگیری کنم؟
از پرس دقیق با ابزار مناسب استفاده کنید، کابل را زیاد خم نکنید و از قرار گرفتن در معرض رطوبت یا فشار مکانیکی جلوگیری نمایید.
۹. آیا کابل فلت برای انتقال دیتای سرعت بالا مناسب است؟
بله تا حدی؛ برای دیتای خیلی پرسرعت (مثل برخی پروتکلهای GHz) طراحی کابل، متریال و شیلدینگ مهم است — در این موارد از کابلهایی با مشخصات RF یا دیتا با شیلد استفاده کنید.
۱۰. در صورت مشاهده نویز یا قطعی، اولین اقدام چیست؟
اتصالات و سوکتها را چک کنید، کابل را در مسیر جدیدی بدون کشش و خم تند قرار دهید، و در صورت ادامه مشکل کابل را تعویض کنید.
