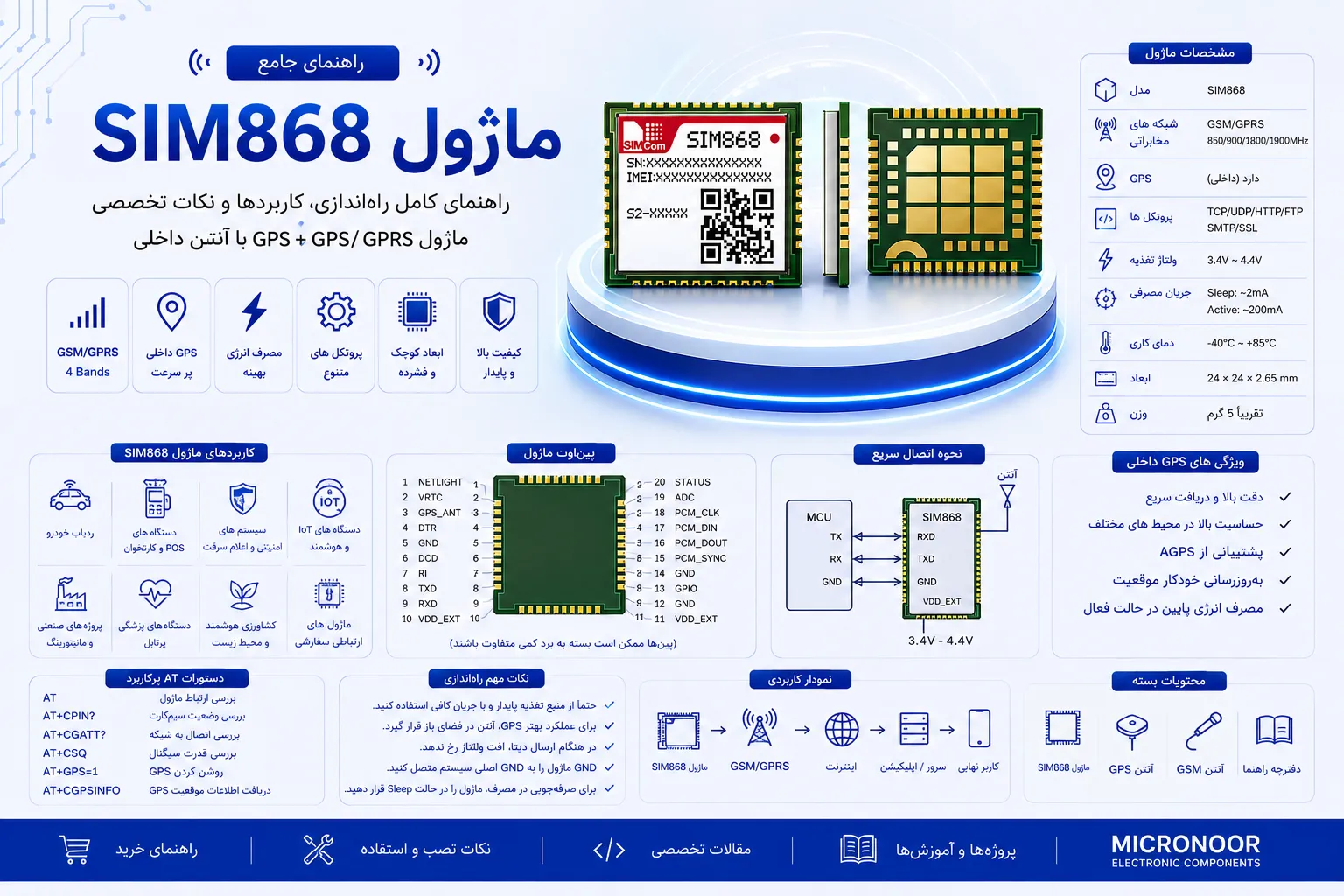

ماژول SIM868 چیست؟ راهنمای خرید، قیمت، مشخصات و راهاندازی SIM868
اگر به دنبال یک ماژول ارتباطی برای پروژهای هستید که هم بتواند از طریق شبکه موبایل ارتباط برقرار کند و هم موقعیت جغرافیایی را دریافت کند، ماژول SIM868 یکی از گزینههایی است که ارزش بررسی دارد.
SIM868 محصول شرکت SIMCom است و یک ماژول GSM/GPRS + GNSS محسوب میشود. به همین دلیل در یک قطعه کوچک، امکاناتی مانند ارتباط GSM، ارسال و دریافت SMS، انتقال داده با GPRS و موقعیتیابی ماهوارهای را در اختیار طراح قرار میدهد.
در این مقاله مشخصات فنی SIM868، قابلیت GPS و GNSS، نحوه راهاندازی، دستورات AT، کاربردها، تفاوت آن با SIM808 و SIM800C و نکات مهم هنگام خرید ماژول SIM868 را بررسی میکنیم.
ماژول SIM868 چیست؟
SIM868 یک ماژول ارتباطی چهاربانده GSM/GPRS مجهز به گیرنده GNSS است که توسط شرکت SIMCom طراحی شده است. این ماژول میتواند برای برقراری ارتباط با شبکه موبایل، ارسال و دریافت پیامک، انتقال داده و دریافت اطلاعات موقعیت جغرافیایی مورد استفاده قرار بگیرد.
اگر بخواهیم سادهتر توضیح دهیم، SIM868 در واقع مجموعهای از چند قابلیت ارتباطی را در قالب یک ماژول در اختیار طراح قرار میدهد؛ به همین دلیل میتوان از آن در پروژههایی مانند ردیاب GPS، سیستمهای IoT، تجهیزات مانیتورینگ و کنترل از راه دور استفاده کرد.
قبل از اینکه وارد جزئیات SIM868 شویم، پیشنهاد میکنیم ابتدا با مفهوم کلی ماژولهای الکترونیکی، نحوه عملکرد آنها، تفاوت ماژول با قطعات الکترونیکی و کاربردهای مختلف ماژولها آشنا شوید. در مقاله «ماژول چیست؟ راهنمای جامع آشنایی با انواع ماژولهای الکترونیکی» این موضوع را از پایه بررسی کردهایم.
بعد از آشنایی با مفهوم کلی ماژول، میتوان SIM868 را یک نمونه تخصصی از ماژولهای ارتباطی دانست؛ ماژولی که علاوه بر ارتباط GSM/GPRS، قابلیت موقعیتیابی ماهوارهای را نیز در اختیار پروژه قرار میدهد.
SIM868 یک ماژول ارتباطی چهاربانده GSM/GPRS است. این ماژول از باندهای GSM در فرکانسهای 850، 900، 1800 و 1900 مگاهرتز پشتیبانی میکند و برای انتقال داده از GPRS استفاده میکند.
بخش GNSS نیز امکان استفاده از چند منظومه ماهوارهای را فراهم میکند و طبق مشخصات رسمی SIMCom از GPS، GLONASS و BeiDou پشتیبانی میکند.
SIM868 را میتوان ترکیبی از یک ماژول GSM/GPRS و یک گیرنده GNSS دانست؛ بنابراین برای پروژههایی که هم به ارتباط از راه دور و هم به موقعیتیابی نیاز دارند، کاربرد ویژهای دارد.
اگر هنوز با مفهوم ماژولهای الکترونیکی و تفاوت آنها با آیسیها آشنایی کاملی ندارید، پیشنهاد میکنیم راهنمای جامع ماژول چیست؟ را نیز مطالعه کنید.
قابلیتهای ماژول SIM868
مهمترین ویژگی SIM868 این است که چند قابلیت کاربردی را در یک ماژول جمع کرده است. مهمترین امکانات آن عبارتاند از:
- ارتباط GSM در چهار باند 850/900/1800/1900MHz
- انتقال داده با GPRS
- موقعیتیابی GNSS
- پشتیبانی از GPS، GLONASS و BeiDou
- ارسال و دریافت SMS
- تماس صوتی
- ارتباط سریال UART
- رابط USB
- GPIO و I2C
- پشتیبانی از TCP/UDP
- پشتیبانی از پروتکلهایی مانند HTTP و FTP
- کنترل از طریق AT Command
وجود این امکانات باعث شده است SIM868 در پروژههای ردیابی، IoT، کنترل از راه دور و سیستمهای مانیتورینگ مورد استفاده قرار بگیرد.
مشخصات فنی ماژول SIM868
اگر قصد خرید ماژول SIM868 دارید، بهتر است قبل از توجه به قیمت، مشخصات فنی آن را با نیاز پروژه خود مقایسه کنید.
| مشخصه | مشخصات SIM868 |
|---|---|
| نوع ماژول | GSM / GPRS + GNSS |
| باندهای GSM | 850 / 900 / 1800 / 1900MHz |
| کلاس GPRS | Class 12/10 |
| سرعت GPRS | تا 85.6Kbps در uplink/downlink |
| ولتاژ تغذیه ماژول | 3.4 تا 4.4V |
| ابعاد ماژول | 17.6 × 15.7 × 2.3mm |
| وزن | حدود 1.5 گرم |
| موقعیتیابی | GPS / GLONASS / BeiDou |
| رابط سریال | UART |
| رابط USB | USB 2.0 |
| رابط سیمکارت | (U)SIM با 1.8V/3V |
| رابطهای جانبی | GPIO / I2C / ADC / SD و سایر رابطها |
| دمای کاری | 40- تا 85+ درجه سانتیگراد |
این مشخصات مربوط به خود ماژول SIM868 است. اگر از یک برد راهانداز SIM868 استفاده میکنید، مشخصات بخش تغذیه، کانکتورها و امکانات جانبی را باید از مشخصات همان برد نیز بررسی کنید.
GSM، GPRS و GNSS در SIM868 چه تفاوتی دارند؟
GSM چیست؟
GSM بخش ارتباط سلولی SIM868 است. این قسمت امکان اتصال ماژول به شبکه موبایل و انجام کارهایی مانند تماس و پیامک را فراهم میکند.
GPRS چیست؟
GPRS برای انتقال داده روی شبکه GSM استفاده میشود. در یک پروژه IoT میتوان از GPRS برای ارسال اطلاعات سنسورها یا مختصات دستگاه به یک سرور استفاده کرد.
GNSS چیست؟
GNSS نام کلی مجموعه سامانههای موقعیتیابی ماهوارهای است. SIM868 از چند منظومه شامل GPS، GLONASS و BeiDou پشتیبانی میکند.
بنابراین وقتی درباره ماژول GPRS یا ماژول GPS صحبت میکنیم، باید توجه داشته باشیم که GPRS و GPS دو قابلیت کاملاً متفاوت هستند؛ یکی برای انتقال داده روی شبکه موبایل و دیگری برای موقعیتیابی ماهوارهای استفاده میشود.
GPS در SIM868 چگونه کار میکند؟
یکی از مهمترین دلایل توجه به SIM868، وجود گیرنده GNSS در کنار ارتباط GSM/GPRS است. این ویژگی اجازه میدهد دستگاه علاوه بر دریافت اطلاعات شبکه موبایل، موقعیت جغرافیایی خود را نیز به دست آورد.
پس از اتصال آنتن مناسب GNSS و دریافت سیگنال ماهوارهها، میتوان اطلاعاتی مانند عرض جغرافیایی، طول جغرافیایی، ارتفاع، زمان و وضعیت موقعیتیابی را دریافت کرد.
SIM868 فقط یک ماژول GPS نیست. این محصول یک راهکار ترکیبی GSM/GPRS + GNSS است و همین موضوع آن را برای پروژههای ردیابی و IoT جذاب میکند.
طبق مشخصات رسمی SIMCom، دقت افقی GNSS این ماژول کمتر از 2.5 متر CEP اعلام شده است. زمان شروع سرد نیز بهصورت معمول حدود 28 ثانیه اعلام شده و عملکرد واقعی میتواند به شرایط محیطی، آنتن و وضعیت دریافت سیگنال وابسته باشد.
راهاندازی SIM868 چگونه است؟
راهاندازی SIM868 در اصل از طریق رابطهای ارتباطی مانند UART و مجموعه دستورات AT انجام میشود؛ اما در عمل، تغذیه صحیح، آنتن مناسب و سیمکارت سه بخش بسیار مهم در شروع کار هستند.
خود ماژول SIM868 طبق مشخصات رسمی با ولتاژ 3.4 تا 4.4 ولت کار میکند. بنابراین نباید صرفاً به دلیل استفاده از Arduino یا یک میکروکنترلر 5 ولتی، تغذیه SIM868 را مستقیماً از همان منبع تأمین کرد.
تغذیه نامناسب یکی از دلایل رایج ریست شدن یا ناپایداری ماژولهای GSM است. مشخصات منبع تغذیه و سطح منطقی UART را قبل از اتصال بررسی کنید.
برای شروع راهاندازی به چه چیزهایی نیاز داریم؟
- ماژول SIM868 یا برد راهانداز آن
- سیمکارت فعال
- آنتن GSM
- آنتن GNSS در صورت استفاده از GPS
- منبع تغذیه مناسب
- مبدل USB به UART یا میکروکنترلر
- کابل و سیمهای اتصال
اتصال SIM868 به میکروکنترلر
در یک اتصال ساده UART، خطوط TX و RX بهصورت ضربدری متصل میشوند:
| میکروکنترلر | SIM868 |
|---|---|
| TX | RX |
| RX | TX |
| GND | GND |
وجود GND مشترک ضروری است. همچنین قبل از اتصال UART باید سطح ولتاژ پایههای دو طرف بررسی شود.
تست SIM868 با AT Command
SIM868 از دستورات AT برای کنترل و پیکربندی استفاده میکند. پس از برقراری ارتباط سریال، اولین تست ساده میتواند ارسال دستور زیر باشد:
AT
در صورت برقراری صحیح ارتباط، پاسخ معمولاً به شکل زیر خواهد بود:
OK
چند دستور کاربردی برای تست اولیه
برای دریافت اطلاعات شناسایی ماژول:
ATI
برای بررسی کیفیت سیگنال شبکه:
AT+CSQ
برای بررسی وضعیت ثبت در شبکه:
AT+CREG?
برای بررسی وضعیت PIN سیمکارت:
AT+CPIN?
اگر در مرحله تست اولیه پاسخ مناسبی دریافت نمیکنید، ابتدا تغذیه، اتصال UART، سیمکارت و آنتن را بررسی کنید.
ارسال SMS با SIM868
یکی از قابلیتهای کاربردی SIM868 امکان ارسال و دریافت SMS است. به کمک این قابلیت میتوان سیستمهای کنترل و هشدار سادهای ساخت که از طریق پیامک با کاربر ارتباط برقرار کنند.
برای مثال میتوان دستگاهی طراحی کرد که در صورت تشخیص یک رویداد خاص، یک پیام هشدار برای شماره مشخصی ارسال کند یا با دریافت یک فرمان پیامکی، خروجی یک رله را تغییر دهد.
SIM868 از SMS در حالتهای Text و PDU پشتیبانی میکند.
برقراری تماس با SIM868
SIM868 قابلیتهای صوتی GSM را نیز ارائه میدهد. بنابراین میتوان در پروژههای هشدار یا کنترل از راه دور از آن برای برقراری تماس استفاده کرد.
برای نمونه، یک سیستم مانیتورینگ میتواند در صورت وقوع یک خطای مشخص، علاوه بر ارسال SMS با شماره تعیینشده تماس بگیرد.
اتصال SIM868 به اینترنت با GPRS
اگر هدف پروژه ارسال اطلاعات به یک سرور باشد، بخش GPRS اهمیت زیادی پیدا میکند. SIM868 از GPRS Class 12 پشتیبانی میکند و نرخ اسمی uplink/downlink آن تا 85.6Kbps اعلام شده است.
روند کلی اتصال به اینترنت GPRS معمولاً شامل این مراحل است:
- قرار دادن سیمکارت
- اتصال آنتن GSM
- بررسی ثبت ماژول در شبکه
- تنظیم APN اپراتور
- فعالسازی ارتباط داده
- برقراری ارتباط با سرور
SIM868 قابلیتهای نرمافزاری مختلفی برای ارتباط داده از جمله TCP/UDP و پروتکلهایی مانند HTTP و FTP دارد و به همین دلیل میتواند در پروژههای IoT مورد استفاده قرار بگیرد.
ساخت ردیاب GPS با SIM868
ترکیب GNSS و GPRS یکی از کاربردهای جذاب SIM868 است. برای مثال در یک ردیاب GPS، ماژول میتواند موقعیت دستگاه را دریافت کرده و سپس اطلاعات را از طریق شبکه موبایل به سرور ارسال کند.
یک سناریوی ساده:
ماهواره → دریافت موقعیت توسط SIM868 → پردازش مختصات → ارسال اطلاعات با GPRS → سرور
در پروژههای سادهتر نیز میتوان از SMS برای ارسال مختصات استفاده کرد.
کاربردهای ماژول SIM868
ردیاب GPS
ترکیب GNSS و GSM/GPRS، SIM868 را برای ساخت ردیابهای موقعیت مناسب میکند.
پروژههای IoT
در محیطهایی که Wi-Fi در دسترس نیست، GPRS میتواند برای انتقال اطلاعات دستگاه به سرور استفاده شود.
سیستمهای کنترل از راه دور
میتوان از SMS یا ارتباط داده برای دریافت فرمان و کنترل تجهیزات استفاده کرد.
سیستمهای هشدار
دستگاه میتواند در شرایط خاص SMS ارسال کند یا تماس صوتی برقرار کند.
مانیتورینگ تجهیزات
اطلاعات سنسورها میتواند از طریق شبکه موبایل به یک سیستم مرکزی ارسال شود.
مقایسه SIM868 با SIM808 و SIM800C
در زمان جستوجوی ماژول SIM868 معمولاً نام SIM808 و SIM800C نیز دیده میشود. این سه محصول کاملاً یکسان نیستند و انتخاب بین آنها باید بر اساس نیاز پروژه انجام شود.
| ویژگی | SIM868 | SIM808 | SIM800C |
|---|---|---|---|
| GSM | ✓ | ✓ | ✓ |
| GPRS | ✓ | ✓ | ✓ |
| GNSS | ✓ | ✓ | معمولاً خیر |
| GPS | ✓ | ✓ | در خود ماژول اصلی وجود ندارد |
| GPS + ارتباط GSM در یک ماژول | ✓ | ✓ | خیر |
| مناسب برای ردیابی | ✓ | ✓ | با گیرنده GNSS جداگانه |
نکته مهم این است که جدول بالا یک مقایسه کاربردی است و برای انتخاب نهایی باید دیتاشیت و نسخه دقیق محصول مورد نظر بررسی شود.
SIM868 یا SIM808؛ کدام بهتر است؟
اگر پروژه به GSM/GPRS و GNSS نیاز دارد، هر دو خانواده میتوانند در سناریوهای مختلف مورد بررسی قرار بگیرند. SIM868 از GPS، GLONASS و BeiDou پشتیبانی میکند و برای پروژههایی که به موقعیتیابی چندمنظومهای نیاز دارند، گزینه قابل توجهی است.
SIM868 یا SIM800C؛ کدام را بخریم؟
اگر پروژه فقط به GSM/GPRS نیاز دارد، SIM800C میتواند گزینهای مناسب برای بررسی باشد. اما اگر GPS/GNSS نیز جزو نیازهای پروژه است، SIM868 مزیت مهمی دارد زیرا گیرنده GNSS را در خود جای داده است.
در مشخصات رسمی SIM868، Bluetooth 3.0 بهعنوان قابلیت نرمافزاری ذکر شده است؛ اما پشتیبانی Bluetooth 4.0/BLE مربوط به SIM868E است. بنابراین هنگام خرید، SIM868 و SIM868E را از نظر نسخه دقیق محصول با یکدیگر اشتباه نگیرید.
راهنمای خرید ماژول SIM868
اگر قصد خرید ماژول GPS دارید اما علاوه بر موقعیتیابی به GSM و انتقال داده نیز نیاز دارید، SIM868 میتواند انتخابی کاربردی باشد.
اما هنگام خرید بهتر است فقط نام محصول را جستوجو نکنید. موارد زیر را نیز بررسی کنید:
- نسخه دقیق SIM868
- نوع برد؛ ماژول خام یا برد راهانداز
- آنتن GSM و GNSS
- نوع تغذیه
- سطح منطقی UART
- امکانات مورد نیاز پروژه
- سازگاری سیمکارت و اپراتور
- وضعیت شبکه 2G در محل استفاده
قیمت ماژول SIM868 چقدر است؟
عبارت قیمت ماژول SIM868 به تنهایی اطلاعات کاملی درباره هزینه محصول نمیدهد؛ زیرا قیمت میتواند به نوع محصول و امکانات همراه آن بستگی داشته باشد.
برای مثال، قیمت یک ماژول خام با یک برد راهانداز آماده تست، لزوماً قابل مقایسه نیست. وجود آنتن، مدار تغذیه، کانکتورها، سیمکارتخوان و سایر تجهیزات روی برد نیز میتواند روی قیمت محصول نهایی تأثیر بگذارد.
بنابراین هنگام بررسی قیمت ماژول GSM یا قیمت ماژول GPRS بهتر است مشخصات کامل محصول را نیز در نظر بگیرید.
خرید ماژول SIM868 از میکرونور
اگر به دنبال خرید SIM868 برای پروژههای GSM، GPRS یا GPS هستید، میتوانید مشخصات و وضعیت محصول را در صفحه محصول میکرونور مشاهده کنید.
مشاهده و خرید ماژول SIM868ماژول راهانداز SIM868؛ گزینه مناسب برای تست و توسعه
اگر هنوز در مرحله تست و توسعه پروژه هستید، استفاده از یک برد راهانداز میتواند کار با SIM868 را سادهتر کند. بهخصوص اگر نمیخواهید از همان ابتدا PCB اختصاصی خود را طراحی کنید.
میکرونور یک ماژول راهانداز MODULE SIM868 تستشده نیز ارائه میکند که برای تست و توسعه این ماژول قابل استفاده است.
قبل از طراحی نهایی، SIM868 را تست کنید
اگر هدف شما آزمایش ارتباط سریال، شبکه GSM، پیامک، GPRS یا GNSS است، برد راهانداز میتواند روند تست اولیه را سادهتر کند.
مشاهده ماژول راهانداز SIM868مشاهده سایر ماژولهای الکترونیکی
اگر هنوز انتخاب نکردهاید که کدام ماژول برای پروژه شما مناسب است، میتوانید سایر محصولات موجود در دستهبندی انواع ماژول میکرونور را نیز بررسی کنید.
جمعبندی
SIM868 یک ماژول ترکیبی GSM/GPRS + GNSS است که امکاناتی مانند ارتباط GSM، ارسال و دریافت SMS، انتقال داده GPRS و موقعیتیابی با GPS، GLONASS و BeiDou را در اختیار پروژه قرار میدهد.
همین ترکیب باعث شده است SIM868 برای پروژههایی مانند ردیاب GPS، سیستمهای IoT، تجهیزات مانیتورینگ، کنترل از راه دور و سیستمهای هشدار مورد توجه قرار بگیرد.
با این حال، انتخاب SIM868 فقط به قیمت آن محدود نمیشود. نوع برد، آنتن، منبع تغذیه، امکانات مورد نیاز و مهمتر از همه دسترسی به شبکه 2G در محل استفاده باید قبل از خرید بررسی شوند.
اگر پروژه شما بهطور همزمان به ارتباط موبایلی و موقعیتیابی نیاز دارد، SIM868 یکی از گزینههایی است که میتواند ارزش بررسی داشته باشد.
سوالات متداول درباره ماژول SIM868
ماژول SIM868 چیست؟
SIM868 یک ماژول GSM/GPRS مجهز به گیرنده GNSS است که از GPS، GLONASS و BeiDou پشتیبانی میکند و برای پروژههای ارتباطی، IoT و موقعیتیابی استفاده میشود.
آیا SIM868 GPS دارد؟
بله. SIM868 دارای گیرنده GNSS است و از GPS، GLONASS و BeiDou پشتیبانی میکند.
آیا SIM868 اینترنت دارد؟
SIM868 از GPRS برای انتقال داده روی شبکه GSM پشتیبانی میکند و میتوان از آن برای ارتباط داده با سرور استفاده کرد.
ولتاژ تغذیه SIM868 چقدر است؟
ولتاژ تغذیه خود ماژول SIM868 طبق مشخصات رسمی SIMCom در محدوده 3.4 تا 4.4 ولت قرار دارد. برای بردهای راهانداز باید مشخصات همان برد نیز بررسی شود.
آیا SIM868 با Arduino کار میکند؟
بله. ارتباط SIM868 با میکروکنترلرهایی مانند Arduino میتواند از طریق UART انجام شود؛ البته سطح منطقی و تغذیه باید بهدرستی بررسی و طراحی شود.
SIM868 بهتر است یا SIM808؟
انتخاب بین SIM868 و SIM808 به نیاز پروژه بستگی دارد. SIM868 از GPS، GLONASS و BeiDou پشتیبانی میکند و برای پروژههای نیازمند GNSS چندمنظومهای گزینه قابل توجهی است.
SIM868 بهتر است یا SIM800C؟
اگر پروژه فقط به GSM/GPRS نیاز داشته باشد، SIM800C میتواند گزینهای برای بررسی باشد؛ اما اگر پروژه به GPS/GNSS نیز نیاز داشته باشد، SIM868 مزیت مهمی دارد زیرا گیرنده GNSS را در خود جای داده است.
آیا SIM868 برای ساخت ردیاب GPS مناسب است؟
بله. ترکیب GNSS برای دریافت موقعیت و GSM/GPRS برای انتقال اطلاعات، SIM868 را برای ساخت ردیابهای GPS و پروژههای مشابه مناسب میکند.
قیمت ماژول SIM868 چقدر است؟
قیمت به نوع محصول، برد راهانداز، امکانات جانبی و شرایط بازار بستگی دارد. برای مشاهده قیمت و وضعیت موجودی، صفحه محصول SIM868 میکرونور را بررسی کنید.
هنگام خرید SIM868 به چه نکاتی توجه کنیم؟
نسخه دقیق ماژول، نوع برد، آنتن، تغذیه، سطح منطقی UART، سیمکارت، نیاز پروژه و وضعیت شبکه 2G در محل استفاده از مهمترین مواردی هستند که قبل از خرید باید بررسی شوند.
