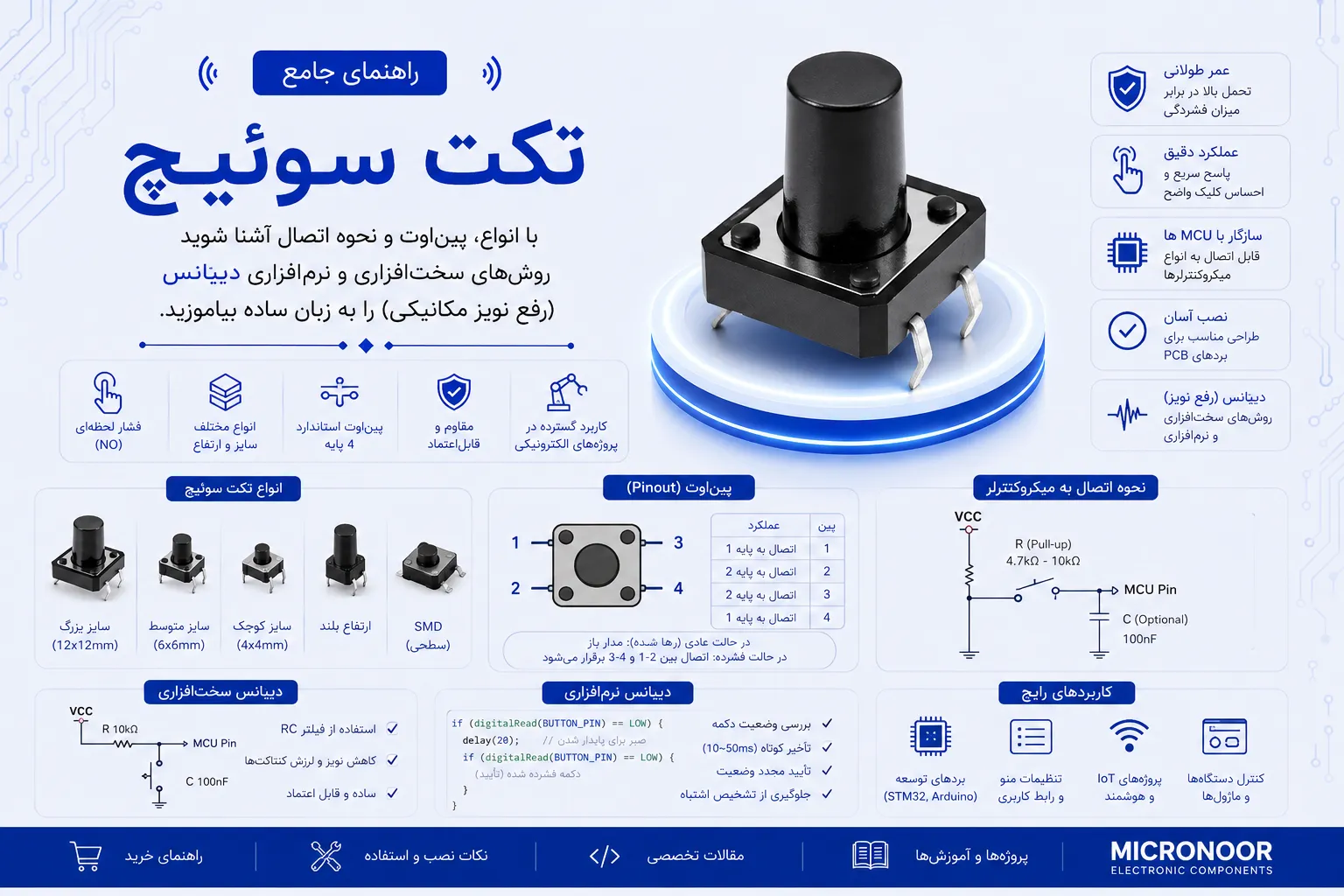

بخش ۱: مقدمه – تکت سوئیچ چیست و چرا به آن نیاز داریم؟

اگر تا به حال پروژه‌ای با آردوینو، رزبری پای یا هر میکروکنترلر دیگری کار کرده باشید، حتماً با تکت سوئیچ (Tact Switch) یا همان دکمه‌های فشاری کوچک آشنا هستید. این قطعه‌های کوچک و به ظاهر ساده، یکی از پرکاربردترین روش‌ها برای دریافت ورودی از کاربر در مدارهای الکترونیکی هستند.

تکت سوئیچ‌ها در انواع و ابعاد مختلف ساخته می‌شوند و در دستگاه‌های متنوعی از ریموت کنترل تلویزیون گرفته تا صفحه کلید کامپیوتر و بردهای توسعه، حضور دارند. در این مقاله، قصد داریم به طور جامع به بررسی انواع تکت سوئیچ، ساختار داخلی، نحوه اتصال و مهم‌تر از همه، روش‌های رفع مشکل نویز مکانیکی (Bounce) بپردازیم.

بخش ۲: انواع تکت سوئیچ و کاربردهای هر کدام

تکت سوئیچ‌ها بر اساس ابعاد، ارتفاع، نیروی فشاری، نوع پایه‌ها و جنس بدنه، به دسته‌های مختلفی تقسیم می‌شوند. در ادامه با رایج‌ترین انواع آنها آشنا می‌شوید:

۲.۱. تکت سوئیچ‌های ۶×۶ میلی‌متری (محبوب‌ترین)

این نوع، رایج‌ترین و در دسترس‌ترین تکت سوئیچ است. ابعاد ۶ در ۶ میلی‌متر دارد و در ارتفاع‌های مختلف از ۴.۳ تا ۱۳ میلی‌متر تولید می‌شود. معمولاً دارای چهار پایه است (دو پایه در هر طرف) که برای اتصال به برد مدار چاپی استفاده می‌شود. کاربرد اصلی آن در بردهای توسعه، پروژه‌های الکترونیکی و ریموت‌های ساده است.

نمونه مدل: تکت سوئیچ ۶×۶×۵ SMD

۲.۲. تکت سوئیچ‌های ۱۲×۱۲ میلی‌متری (سایز بزرگ)

این مدل‌ها به دلیل سطح فشاری بزرگتر، برای کاربردهایی که نیاز به دکمه‌های درشت‌تر دارند (مانند پنل‌های صنعتی، دستگاه‌های آزمایشگاهی و پروژه‌های DIY) بسیار مناسب هستند. ارتفاع آن‌ها از ۵ تا ۱۴ میلی‌متر متغیر است.

نمونه مدل‌ها:

• ۱۲×۱۲×۵ SMD
• ۱۲×۱۲×۱۰ SMD
• ۱۲×۱۲×۱۲ DIP
• ۱۲×۱۲×۱۳ DIP
• ۱۲×۱۲×۱۴ DIP

۲.۳. تکت سوئیچ‌های SMD (نصب سطحی)

این نوع برای نصب روی بردهای مدار چاپی با تکنولوژی سطح‌نشین (SMT) طراحی شده است. اندازه‌های بسیار کوچکی دارند و برای دستگاه‌های جمع‌وجور مانند گوشی‌های موبایل، هدفون‌های بی‌سیم و وسایل پوشیدنی مناسب هستند.

نمونه مدل‌ها:

• تکت سوئیچ ۶۶۹ SMD
• تکت سوئیچ ۶۶۷ SMD

۲.۴. تکت سوئیچ‌های DIP (پایه‌دار)

این نوع دارای پایه‌های بلند برای نصب روی بردهای سوراخدار (Through Hole) هستند. برای نمونه‌سازی (Prototyping) روی بردبورد و پروژه‌های آموزشی بسیار مناسب هستند.

نمونه مدل‌ها:

• ۱۲×۱۲×۱۰ DIP
• ۱۲×۱۲×۱۲ DIP

۲.۵. تکت سوئیچ‌های با نیروی فشاری متفاوت

نیروی مورد نیاز برای فشار دادن تکت سوئیچ‌ها معمولاً بین ۱۰۰ تا ۳۰۰ گرم است. انتخاب نیروی مناسب به کاربرد بستگی دارد؛ برای دستگاه‌هایی که نیاز به فشردن دقیق دارند، نیروی بیشتر و برای دستگاه‌های مصرفی، نیروی کمتر مناسب است.

بخش ۳: پین‌اوت و نحوه اتصال تکت سوئیچ

بسیاری از مبتدیان هنگام کار با تکت سوئیچ، با ۴ پایه آن گیج می‌شوند. اما در واقع، این ۴ پایه به صورت دو جفت متصل به هم هستند. یعنی از نظر الکتریکی، دو پایه سمت چپ به هم و دو پایه سمت راست به هم متصل هستند. وقتی دکمه را فشار می‌دهید، این دو جفت به هم متصل می‌شوند و مدار بسته می‌شود.

نحوه تشخیص پایه‌ها:

• معمولاً پایه‌ها در دو طرف بدنه قرار دارند.
• با مولتی‌متر در حالت بوق (Continuity)، می‌توانید جفت‌های متصل به هم را پیدا کنید. دو پایه‌ای که در حالت عادی به هم متصل هستند (بوق می‌دهند) یک جفت هستند و دو پایه دیگر جفت دوم.
• پس از شناسایی جفت‌ها، می‌توانید یک جفت را به ورودی (مثلاً پایه میکروکنترلر) و جفت دیگر را به زمین (GND) یا ولتاژ مثبت (VCC) وصل کنید.

بخش ۴: پدیده بانس (Bounce) یا نویز مکانیکی چیست؟

اگر یک تکت سوئیچ را به اسیلوسکوپ متصل کنید و سیگنال خروجی آن را هنگام فشردن مشاهده کنید، با یک صحنه جالب روبرو می‌شوید. به جای یک تغییر ناگهانی و تمیز از حالت HIGH به LOW (یا برعکس)، یک سری نوسانات سریع و پرسرعت می‌بینید که چند میلی‌ثانیه طول می‌کشد.

این پدیده که بانس (Bounce) یا نویز مکانیکی نام دارد، به دلیل برخورد و جدایش سریع کنتاکت‌های فلزی داخل سوئیچ هنگام فشردن رخ می‌دهد. کنتاکت‌ها مانند یک فنر عمل می‌کنند و قبل از اینکه در جای خود ثابت شوند، چند بار به هم برخورد می‌کنند.

بخش ۵: روش‌های سخت‌افزاری دیبانس (Debounce)

برای حل مشکل بانس، روش‌های مختلفی وجود دارد. اولین دسته، روش‌های سخت‌افزاری هستند که با استفاده از قطعات الکترونیکی، نویز مکانیکی را حذف می‌کنند.

۵.۱. مدار RC (مقاومت-خازن)

ساده‌ترین روش سخت‌افزاری، استفاده از یک خازن به همراه یک مقاومت است. خازن به عنوان یک فیلتر پایین‌گذر عمل می‌کند و تغییرات سریع ولتاژ ناشی از بانس را صاف می‌کند. با انتخاب صحیح مقدار خازن (معمولاً ۰.۱ میکروفاراد)، می‌توان نویز را به طور مؤثری حذف کرد.

مدار: یک مقاومت سری (مثلاً ۱ کیلو اهم) با خازن موازی با سوئیچ قرار می‌گیرد. زمان ثابت (τ = R × C) باید بیشتر از مدت زمان بانس (معمولاً ۵ تا ۲۰ میلی‌ثانیه) باشد.

۵.۲. مدار لچ SR (SR Latch)

این روش با استفاده از دو گیت NAND یا NOR، یک مدار قفل‌کننده (Latch) می‌سازد. وقتی سوئیچ فشار داده می‌شود، خروجی لچ تغییر می‌کند و تا زمانی که سوئیچ به حالت دیگر برود، در همان حالت باقی می‌ماند. این روش به دلیل عدم استفاده از خازن، برای مداراتی که زمان پاسخ‌دهی سریعی نیاز دارند، مناسب است.

۵.۳. مدار اشمیت تریگر (Schmitt Trigger)

اشمیت تریگر یک مدار مقایسه‌کننده با هیسترزیس (پسماند) است که نویز را به طور مؤثری حذف می‌کند. این مدار ولتاژ ورودی را با دو آستانه مختلف مقایسه می‌کند و از نوسانات ناخواسته در ناحیه میانی جلوگیری می‌کند. بسیاری از میکروکنترلرها دارای ورودی‌های اشمیت تریگر داخلی هستند.

بخش ۶: روش‌های نرم‌افزاری دیبانس (Debounce)

روش‌های نرم‌افزاری به دلیل سادگی، هزینه پایین و انعطاف‌پذیری بالا، بسیار محبوب‌تر هستند.

۶.۱. روش تأخیر زمانی (Software Delay)

ساده‌ترین روش: وقتی تشخیص داده شد که دکمه فشار داده شده است، برنامه یک تأخیر (معمولاً ۲۰ تا ۵۰ میلی‌ثانیه) ایجاد می‌کند و سپس دوباره وضعیت دکمه را بررسی می‌کند. با این کار، نوسانات بانس از بین می‌روند و سیگنال پایدار خوانده می‌شود.

معایب: این روش باعث می‌شود که پردازنده در طول تأخیر کاری انجام ندهد و برای پروژه‌های زمان‌بندی‌شده (Real-time) مناسب نیست.

۶.۲. روش شمارش (Counting / Timer-Based)

این روش با استفاده از تایمرهای سخت‌افزاری یا شمارش‌گرهای نرم‌افزاری، وضعیت دکمه را به صورت مداوم بررسی می‌کند و فقط زمانی وضعیت را تغییر می‌دهد که سیگنال برای تعداد مشخصی از نمونه‌ها (مثلاً ۲۰ بار متوالی) پایدار باشد. این روش از بلوکه شدن پردازنده جلوگیری می‌کند و بسیار دقیق‌تر است.

پیاده‌سازی: در این روش، یک متغیر شمارنده (Counter) افزایش می‌یابد تا به یک آستانه (مثلاً ۲۰ میلی‌ثانیه) برسد و سپس وضعیت تغییر می‌کند.

۶.۳. روش وقفه (Interrupt-Based)

پیشرفته‌ترین روش نرم‌افزاری، استفاده از وقفه (Interrupt) است. در این روش، میکروکنترلر به جای اینکه مدام وضعیت پین را چک کند (Polling)، فقط زمانی که تغییر وضعیت رخ می‌دهد، یک وقفه ایجاد می‌شود. سپس در روال سرویس وقفه (ISR)، یک تایمر شروع به کار می‌کند و پس از گذشت زمان دیبانس، وضعیت نهایی خوانده می‌شود.

بخش ۷: مقایسه روش‌های دیبانس و انتخاب بهترین گزینه

توصیه: برای پروژه‌های ساده و آموزشی، روش تأخیر نرم‌افزاری (۱۰ تا ۲۰ میلی‌ثانیه) کاملاً کافی است. برای پروژه‌های حرفه‌ای‌تر، روش‌های شمارش یا وقفه (با استفاده از تایمر) انتخاب بهتری هستند.

بخش ویژه: مرور محصولات تکت سوئیچ در فروشگاه میکرونور

فروشگاه میکرونور با ارائه انواع تکت سوئیچ‌های با کیفیت در ابعاد و ارتفاع‌های مختلف، نیازهای متنوع پروژه‌های شما را پوشش می‌دهد. در ادامه برخی از محصولات موجود را مرور می‌کنیم:

بخش ۹: سوالات متداول (FAQ)

1. مدت زمان بانس تکت سوئیچ چقدر است؟
   معمولاً بین ۵ تا ۲۰ میلی‌ثانیه، اما بسته به کیفیت و نوع سوئیچ متغیر است.
2. آیا می‌توان از هر دو روش سخت‌افزاری و نرم‌افزاری همزمان استفاده کرد؟
   بله، این کار باعث افزایش ایمنی و کاهش نویز می‌شود، هرچند معمولاً یکی از آنها کافی است.
3. چرا تکت سوئیچ من در مدار آردوینو به درستی کار نمی‌کند؟
   ممکن است نیاز به دیبانس داشته باشد. همچنین بررسی کنید که مقاومت Pull-up به درستی متصل شده باشد.
4. آیا تکت سوئیچ‌ها دارای قطب مثبت و منفی هستند؟
   خیر، تکت سوئیچ‌ها غیرقطبی هستند و می‌توانید آنها را در هر جهتی نصب کنید.
5. تفاوت تکت سوئیچ با پوش باتن معمولی چیست؟
   تکت سوئیچ نوعی پوش باتن با ابعاد کوچک و ارتفاع کم است که برای نصب روی بردهای مدار چاپی طراحی شده است.
6. چگونه بهترین ارتفاع تکت سوئیچ را انتخاب کنم؟
   به ضخامت قاب یا پنل دستگاه توجه کنید. دکمه باید به راحتی قابل لمس باشد ولی از پنل بیرون نزند.
