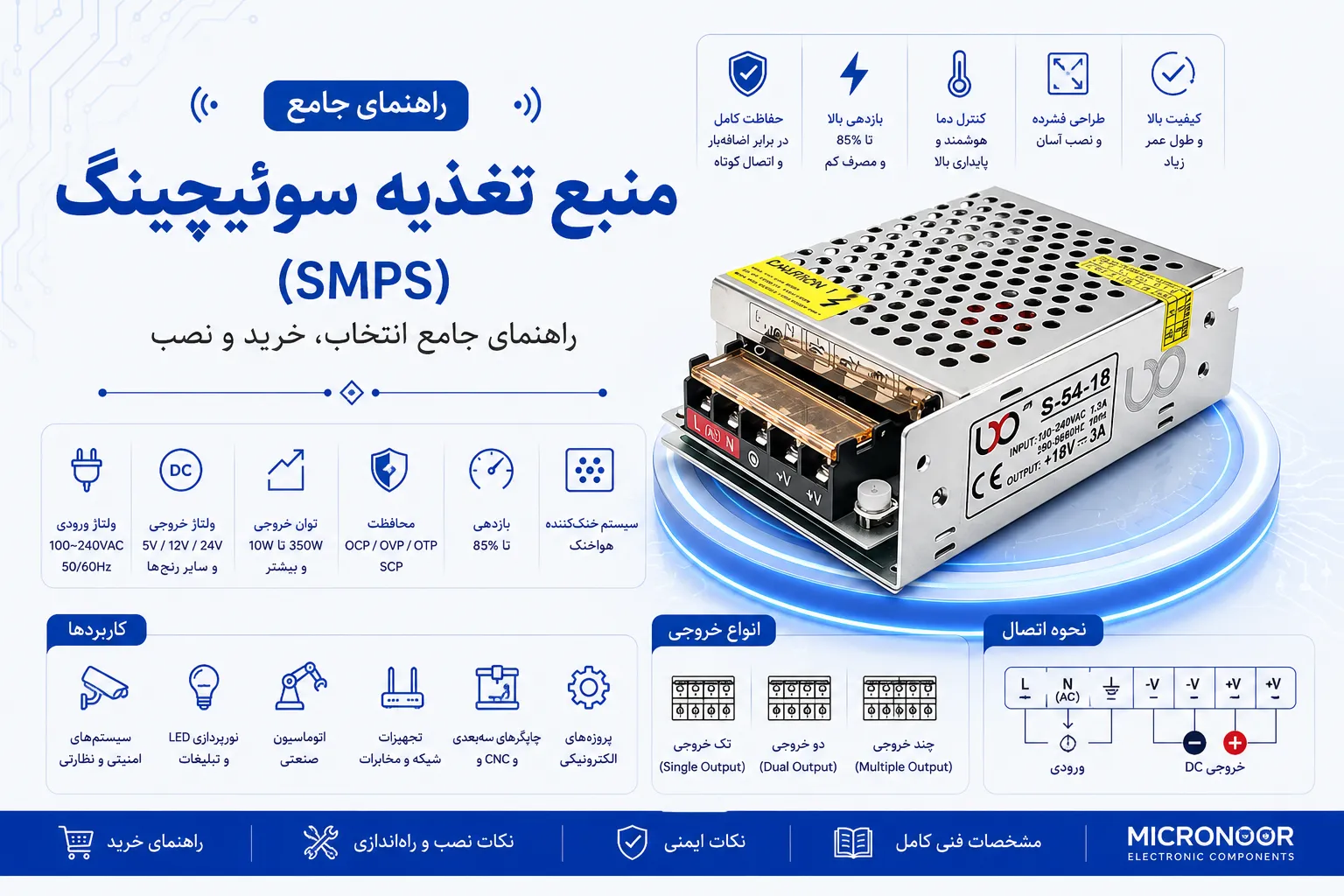

منبع تغذیه سوئیچینگ (SMPS) — راهنمای جامع انتخاب، خرید و نصب

SMPS چیست و چرا امروزه پرکاربرد است؟

منبع تغذیه سوئیچینگ یا SMPS نوعی منبع تغذیه است که به‌جای استفاده از ترانسفورماتورهای بزرگ و تنظیم خطی، با سوییچینگ سریع ترانزیستورها و مدارهای کنترلی ولتاژ/جریان خروجی را تنظیم می‌کند. این روش باعث افزایش کارایی، کاهش حجم و وزن و امکان تولید خروجی‌های ولتاژهای مختلف با راندمان بالا می‌شود.

مزایای کلیدی SMPS

• راندمان بالا (معمولاً بالای 80–90٪)
• ابعاد و وزن کمتر نسبت به مبدل‌های خطی
• قابلیت تولید چند خروجی و ولتاژهای دقیق
• حفاظت‌های داخلی (OCP, OVP, SCP) — بستگی به مدل دارد

ساختار داخلی SMPS — از AC ورودی تا DC خروجی

یک SMPS کلاسیک شامل بخش‌های زیر است:

1. اصلاح‌کننده و فیلتر ورودی (Rectifier + Filter): تبدیل AC به DC و حذف هارمونیک‌ها.
2. مدار سوییچینگ (Switching Stage): ترانزیستورهای قدرت (MOSFET یا IGBT) که با فرکانس بالا روشن/خاموش می‌شوند.
3. مبدل ایزوله یا غیرایزوله (Transformer/Inductor): در منابع ایزوله برای جدا کردن ورودی و خروجی استفاده می‌شود.
4. مدار کنترل (PWM / Feedback): تنظیم دقیق ولتاژ خروجی و حفاظت‌ها.
5. فیلتر خروجی و محافظ‌ها: برای کاهش نویز و حفاظت در برابر اتصال کوتاه و اضافه‌بار.

در منابع فلزی صنعتی اغلب بدنه به‌عنوان شاسی و هم برای تبادل حرارت و هم محافظت مکانیکی استفاده می‌شود — به همین دلیل به آن‌ها Metal Enclosed Power Supply نیز گفته می‌شود.

چه انواعی از منبع تغذیه سوئیچینگ وجود دارد؟

۱. منبع تغذیه سوئیچینگ غیرایزوله (کنترل مستقیم)

غالباً برای ولتاژهای پایین و کاربردهای داخلی برد استفاده می‌شود (مثلاً بک‌آمپ برای بردها).

۲. منبع تغذیه ایزوله (با ترانسفورماتور)

برای ایمنی و جداسازی الکتریکی بین ورودی و خروجی مناسب است — معمولاً در تجهیزات صنعتی و پزشکی استفاده می‌شود.

۳. منبع تغذیه فلزی (Metal Enclosed Power Supply)

دارای بدنهٔ فلزی مقاوم و تهویه مناسب، مناسب محیط‌های صنعتی و نصب در تابلوها.

۴. SMPS صنعتی (Industrial Power Supply)

برای کاربردهای صنعتی با نیاز به پایداری بالا، حفاظت‌های بیشتر و تحمل شرایط محیطی سخت طراحی شده‌اند.

۵. مبدل‌های DC-DC و ماژول‌های پاور

برای تبدیل ولتاژ DC به DC دیگر (مثلاً 24V به 12V) با راندمان بالا استفاده می‌شوند.

نمونه محصولات SMPS موجود در Micronoor — مقایسه سریع

توجه: مشخصات دقیق هر محصول را در صفحهٔ محصول بررسی کن؛ اعداد بالا برای مقایسهٔ سریع و انتخاب اولیه آمده‌اند.

پارامترهای فنی که باید به آن‌ها دقت کنید

• ولتاژ خروجی (Voltage): 12V، 24V، 5V و ... — همیشه ولتاژ مورد نیاز بار را مشخص کن.
• جریان خروجی (Current): آمپر نامی و جریان پیک (Peak) را بررسی کن.
• توان (Power): توان = ولتاژ × جریان (مثلاً 24V × 40A = 960W).
• راندمان (Efficiency): هرچه بالاتر باشد تلفات کمتر و گرمای تولیدی کمتر.
• ریپل و نویز خروجی (Ripple & Noise): برای مدارهای حساس (صوتی، ADC) بسیار مهم است.
• حفاظت‌ها (Protections): OVP (حفاظت ولتاژ بیش از حد)، OCP (حفاظت جریان)، SCP (حفاظت اتصال کوتاه) و OTP (حفاظت حرارتی).
• دمای کاری و IP Rating: مخصوصاً در کاربردهای صنعتی به IP و محدودهٔ دمایی توجه کن.

چرا منبع تغذیه فلزی (Metal Enclosed)؟

منابع فلزی یا Metal Enclosed برای محیط‌های صنعتی مناسب‌ترند چون:

• استحکام مکانیکی و حفاظت بهتر در برابر ضربه و نفوذ گردوغبار
• انتقال حرارت بهتر به بدنه و امکان نصب هیت‌سینک داخلی
• قابلیت نصب آسان در تابلوها و رک‌های صنعتی

اگر محیط نصب شما پرگردوغبار یا فضای نصب عمومی است، منبع فلزی انتخاب معقول‌تری نسبت به مدل‌های بدون بدنه (Open Frame) است.

راهنمای عملی خرید — چطور بهترین منبع تغذیه سوئیچینگ را انتخاب کنیم

1. نیاز واقعی بار را محاسبه کن: مجموع جریان مصرفی همه مؤلفه‌ها را جمع بزن و 20–30٪ حاشیهٔ ایمنی لحاظ کن.
2. ولتاژ خروجی و تعداد ریل‌ها: آیا نیاز به چند ریل (مثلاً 5V و 12V) داری یا فقط یک ریل؟
3. پایداری ولتاژ و ریپل: برای تجهیزات حساس به ریپل، مدل‌هایی با فیلترینگ بهتر انتخاب کن.
4. حفاظت‌ها: وجود OVP/OCP/SCP و اعلام خطا (Fault Output) برای کاربردهای صنعتی ضروری است.
5. خنک‌کاری و تهویه: مدل‌های با فن یا بدون فن؟ محل نصب را بررسی کن (محیط بسته یا دارای جریان هوا).
6. گارانتی و پشتیبانی: از فروشنده‌هایی با پشتیبانی و گارانتی معتبر خرید کن (مثلاً Micronoor).
7. برند و قطعات داخلی: برندهایی مثل LXO اغلب قطعات صنعتی قابل اتکا دارند؛ اما همیشه دیتاشیت و قطعات داخلی را چک کن.

نکات نصب و خنک‌کاری — برای عملکرد پایدار و طول عمر بیشتر

محل نصب

• جای نصب دارای تهویه مناسب باشد و از تجمع گرما جلوگیری شود.
• اگر منبع دارای فن است، مجرای هوای ورودی و خروجی را مسدود نکن.

اتصالات و کابل‌کشی

• کابل‌های خروجی را با سطح مقطع مناسب انتخاب کن تا افت ولتاژ و گرمایش کاهش یابد.
• اتصالات زمین (GND) را حتماً محکم و نزدیک به منبع برقرار کن.

نگهداری دوره‌ای

• چک کردن فن و فیلترها (در صورت وجود) و تمیز کردن دوره‌ای.
• بازرسی بصری برای خوردگی یا شُل شدن پیچ‌ها.

کاربردهای رایج و نکات تخصصی

منابع تغذیه برای LED صنعتی

برای LEDها باید به خروجی ثابت جریان (Constant Current) یا کنترل جریان توجه کنی؛ برخی SMPSها با خروجی مخصوص LED عرضه می‌شوند.

منابع تغذیه برای راه‌اندازی موتور

برای موتور و درایوها، جریان راه‌اندازی (Inrush) و نیاز به کنترل گشتاور مهم است — مدل‌های با جریان پیک بالا و حفاظت قوی انتخاب کن.

منابع تغذیه در UPS و سیستم‌های پشتیبان

در UPSها، پایداری ولتاژ و عملکرد در شرایط بار نامتعادل از اهمیت بالایی برخوردار است؛ ماژول‌های صنعتی با کنترل دقیق و محافظت‌های متعدد توصیه می‌شوند.

برندها و منابع قابل اطمینان

در Micronoor می‌تونی برندها و مدل‌های معتبر را مشاهده کنی. یک نمونه برند موجود در سایت:

• LXO — منابع صنعتی با بازده و دوام بالا.

اگر برند خاصی مد نظرت هست بگو تا مدل‌های مشابه را هم اضافه کنم و مقایسهٔ برند-به-برند درست انجام بشه.
