فصل ۱: سلف SMD چیست؟
سلف SMD (Surface Mount Device Inductor) یا اینداکتور نصب سطحی، یک قطعه الکترونیکی پسیو است که انرژی را به صورت میدان مغناطیسی ذخیره میکند. برخلاف سلفهای معمولی (ردیف شده یا Through-Hole)، این قطعات برای نصب خودکار روی بردهای مدارچاپی (PCB) طراحی شدهاند و حجم بسیار کمتری دارند.
📌 ساختار داخلی
یک سلف SMD معمولاً از یک هسته فریت (Ferrite Core) یا سرامیکی و سیمپیچی مسی تشکیل شده است. هسته فریت باعث افزایش اندوکتانس در حجم کم میشود و برای کاربردهای فرکانس بالا (مانند مبدلهای DC-DC) ایدهآل است.
مهمترین پارامترهای یک سلف SMD:
- اندوکتانس (Inductance): واحد آن هانری (H) است و معمولاً در مقادیر میکروهانری (µH) یا نانوهانری (nH) عرضه میشود. مثلاً 33µH، 100µH، 1mH.
- جریان نامی (Rated Current): حداکثر جریان DC که میتواند بدون اشباع شدن هسته از سلف عبور کند.
- مقاومت DC (DCR): مقاومت اهمی سیمپیچ که باعث تلفات توان و گرما میشود. هرچه DCR کمتر باشد، سلف بهینهتر است.
- فرکانس خودرزونانس (SRF): فرکانسی که در آن سلف رفتار خازنی پیدا میکند. برای کاربردهای فرکانس بالا باید SRF بالاتر از فرکانس کاری مدار باشد.
فصل ۲: انواع سلفهای SMD
سلفهای SMD بر اساس ابعاد، شکل ظاهری و کاربرد به دستههای مختلفی تقسیم میشوند. رایجترین سریهایی که در فروشگاه میکرونور یافت میشوند عبارتند از:
| سری (مدل) | ابعاد تقریبی (mm) | کاربرد اصلی |
|---|---|---|
| CD75 | 7.8 × 7.0 × 5.0 | مبدلهای DC-DC پرقدرت، منابع تغذیه |
| CD54 | 5.8 × 5.2 × 4.5 | مبدلهای DC-DC با توان متوسط |
| CD43 | 4.5 × 4.0 × 3.2 | مدارات فشرده، تلفن همراه، دوربین |
| RH127 | 12.0 × 12.0 × 7.5 | سلفهای توان بالا با جریان زیاد (تا چند آمپر) |
| سری 1010 | 10.0 × 10.0 × متنوع | سلفهای پرقدرت صنعتی |
| سری 1206 | 3.2 × 1.6 × 1.1 | سلفهای کوچک برای کاربردهای فرکانس بالا و سیگنال |
سریهای CD75، CD54 و CD43 از پرکاربردترین سلفهای توان (Power Inductor) برای تغذیه مدارات دیجیتال و آنالوگ هستند. سری RH127 و 1010 برای جریانهای بالاتر (معمولاً 2 تا 5 آمپر) مناسباند و سری 1206 برای فرکانسهای بالا و فیلترها استفاده میشود.
فصل ۳: نحوه خواندن مقادیر سلف SMD
یکی از سوالات رایج، نحوه خواندن سلف smd است. برخلاف مقاومتها، سلفها معمولاً با یک کد 3 رقمی یا 4 رقمی مشخص میشوند. این کد بیانگر مقدار اندوکتانس بر حسب میکروهانری (µH) یا نانوهانری (nH) است.

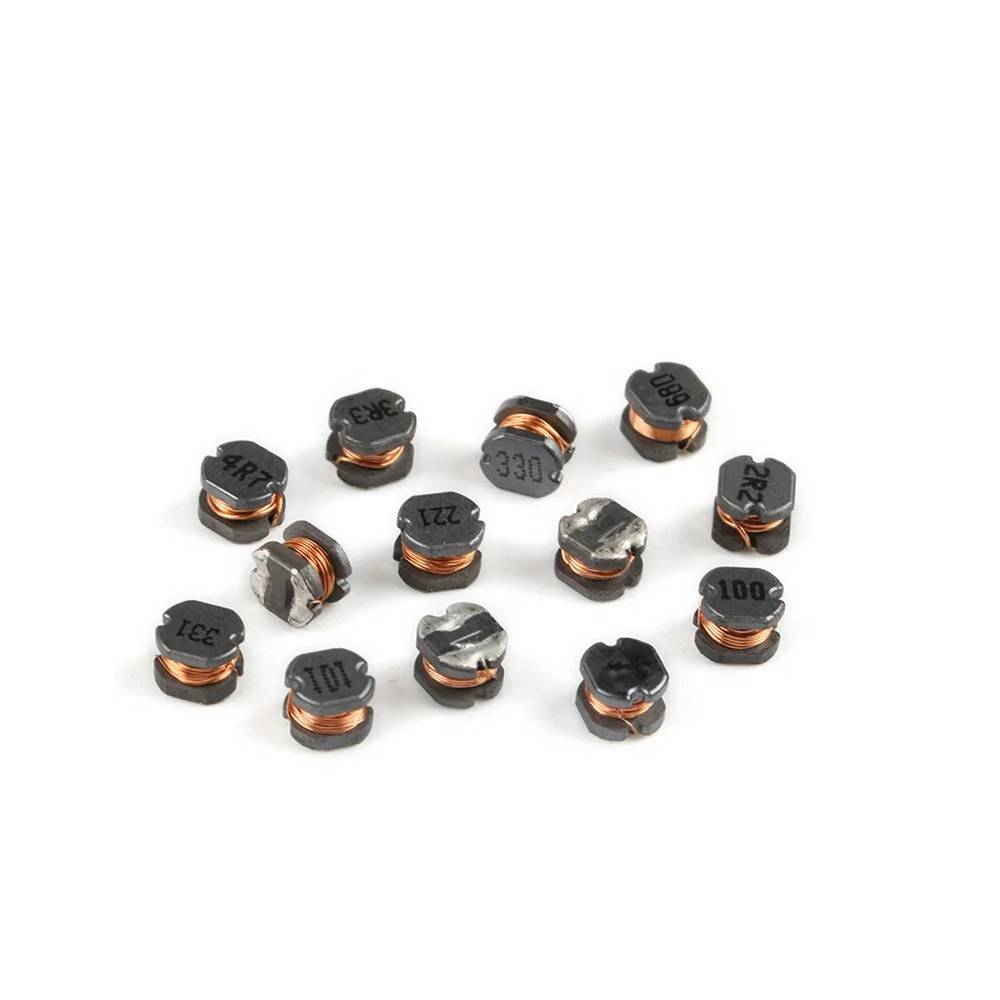

🔢 روش کدگذاری 3 رقمی:
دو رقم اول عدد اصلی و رقم سوم ضریب 10 به توان آن است. نتیجه بر حسب میکروهانری (µH) است.
- کد 101 یعنی 10 × 10¹ = 100 µH
- کد 220 یعنی 22 × 10⁰ = 22 µH
- کد 330 یعنی 33 × 10⁰ = 33 µH (مثال: سلف CD75 33UH)
- کد 471 یعنی 47 × 10¹ = 470 µH
- کد 102 یعنی 10 × 10² = 1000 µH = 1 mH
🔢 روش کدگذاری 4 رقمی:
برای مقادیر دقیقتر، از 4 رقم استفاده میشود. سه رقم اول عدد اصلی و رقم چهارم ضریب است.
- کد 1000 یعنی 100 × 10⁰ = 100 µH (همان 101)
- کد 2220 یعنی 222 × 10⁰ = 222 µH
🔢 سلفهای با مقادیر کوچک (نانوهانری):
گاهی حرف R به جای اعشار استفاده میشود. مثلاً R22 یعنی 0.22 µH (220 nH).
💡 نکته کاربردی:
برای سلف smd 101 که ذکر کردید، مقدار آن 100 میکروهانری (100µH) است. این مقدار در سریهای CD75، CD54 و RH127 برای فیلترها و مبدلها بسیار پرکاربرد است.
فصل ۴: کاربردهای اصلی سلف SMD
سلفهای SMD به دلیل ابعاد کوچک و قابلیت اطمینان بالا، در اکثر دستگاههای الکترونیکی مدرن یافت میشوند:
- مبدلهای DC-DC (Buck, Boost, Buck-Boost): برای ذخیره انرژی و کاهش ریپل جریان. (نیازمند سلفهای توان با هسته فریت)
- فیلترهای EMI/RFI: حذف نویزهای فرکانس بالا از خطوط تغذیه و سیگنال.
- منابع تغذیه سوئیچینگ (SMPS): در بخش ورودی و خروجی برای صافسازی جریان.
- مدارهای RF (فرکانس رادیویی): تطبیق امپدانس، تشدید و فیلتر.
- تجهیزات صوتی دیجیتال (کلاس D): فیلتر کردن سیگنال PWM برای بازتولید صدا.
- مدارات اینورتر و درایور موتور: کنترل جریان و کاهش نویز.
انتخاب نوع سلف به فرکانس کاری، جریان مورد نیاز و فضای روی برد بستگی دارد. برای مثال، در یک مبدل Buck با فرکانس 500kHz و جریان 2A، سلف سری CD75 با مقدار 33µH تا 100µH انتخاب مناسبی است.
فصل ۵: راهنمای خرید سلف SMD
برای خرید سلف SMD باید به 4 پارامتر اصلی توجه کنید:
- مقدار اندوکتانس (L): بر اساس محاسبات مدار (معمولاً در دیتاشیت IC تنظیمکننده ولتاژ پیشنهاد شده است).
- جریان اشباع (Isat) و جریان RMS: حداکثر جریانی که سلف میتواند بدون کاهش اندوکتانس تحمل کند. باید حداقل 20-30% بیشتر از جریان پیک مدار باشد.
- مقاومت DC (DCR): هرچه کمتر باشد، تلفات و گرمای کمتری داریم. برای جریانهای بالا، DCR پایین حیاتی است.
- ابعاد فیزیکی (Package): باید با جایگذاری روی برد (مثلاً CD75، CD43) سازگار باشد.
⚠️ هشدار:
استفاده از سلف با جریان نامی کمتر از جریان مدار باعث اشباع هسته، کاهش شدید اندوکتانس، عبور جریان ضربهای و در نهایت خرابی IC یا سلف میشود.
فروشگاه میکرونور انواع سلفهای SMD را با برندهای معتبر و مشخصات فنی دقیق عرضه میکند.
فصل ۶: محصولات سلف SMD در فروشگاه میکرونور
در اینجا نمونههایی از سلفهای SMD پرفروش و پرکاربرد موجود در فروشگاه میکرونور را مشاهده میکنید. برای مشاهده قیمت و خرید روی لینک هر محصول کلیک کنید.
📞 برای مشاوره فنی و خرید عمده سلف SMD
کارشناسان میکرونور آماده راهنمایی شما در انتخاب بهترین سلف برای پروژهتان هستند.
📱 گفتگو در واتساپ🔩 جمعبندی
سلفهای SMD قطعات کلیدی در الکترونیک مدرن هستند. انتخاب صحیح آنها بر اساس مقدار اندوکتانس، جریان و ابعاد، نقش مهمی در پایداری و کارایی مدار دارد. فروشگاه میکرونور با ارائه گستردهترین مجموعه از سلفهای SMD (از سریهای CD75, CD54, CD43, RH127, 1010, 1206) همراه همیشگی مهندسان و علاقهمندان الکترونیک است.
