ویژگی‌های فنی

🔍 مزایای کلیدی:

• جریان خروجی 3A در پکیج SOT-23-6

• طراحی سنکرون – بازدهی بسیار بالا

• فرکانس ثابت 650kHz – طراحی ساده‌تر

• حفاظت‌های جامع – ایمنی بالا

• Soft-Start داخلی – محدود کردن جریان هجومی

⚡ پین‌های اتصال:

• VIN: ورودی ولتاژ (4.5V-17V)

• GND: زمین

• EN: Enable (فعال/غیرفعال)

• FB: Feedback (تنظیم ولتاژ خروجی)

• SW: Switch (خروجی سوییچینگ)

• PG: Power Good (اختیاری)

کاربردهای اصلی

💡 کاربردهای متداول:

• پردازشگرهای embedded با مصرف بالا

• سیستم‌های FPGA و DSP

• تجهیزات شبکه و سرورهای کوچک

• سیستم‌های صنعتی با مصرف متوسط

• درایورهای موتور و actuatorها

• تجهیزات آزمایشگاهی

 مقادیر پیشنهادی:

• 1.2V خروجی: R1=49.9K, R2=100K

• 1.8V خروجی: R1=124K, R2=100K

• 3.3V خروجی: R1=309K, R2=100K

• 5V خروجی: R1=523K, R2=100K

نکات مهم طراحی

⚠️ ملاحظات حیاتی:

• خازن ورودی: 47μF – 100μF (X5R/X7R)

• خازن خروجی: 100μF – 220μF (X5R/X7R)

• سلف: 2.2μH – 3.3μH (جریان اشباع 4A+)

• خازن بوت: 0.1μF (10V)

🔧 انتخاب سلف:

• مقدار: 2.2μH – 3.3μH

• جریان اشباع: حداقل 4A

• مقاومت سری: < 20mΩ

مزایا و معایب

✅ مزایا:

• جریان خروجی 3A در پکیج بسیار کوچک

• بازدهی بسیار بالا (تا 94%)

• حفاظت‌های جامع

• Soft-Start داخلی

• قیمت بهینه برای عملکرد

❌ معایب:

• مدیریت حرارتی چالش‌برانگیز

• نیاز به طراحی دقیق PCB

• حساس به انتخاب سلف و خازن

حفاظت‌های داخلی

🛡️ حفاظت‌های تعبیه شده:

• حفاظت اضافه بار (Cycle-by-Cycle)

• حفاظت حرارتی (Thermal Shutdown)

• Undervoltage Lockout (UVLO)

• Soft-Start داخلی (1ms)

مدیریت حرارتی

🔥 ملاحظات حرارتی:

• RθJA: 42°C/W (با PCB مناسب)

• توان تلفاتی: محاسبه برای طراحی هیت سینک

• تهویه: فضای کافی around IC

نکات مهم layout PCB

🔧 توصیه‌های حیاتی برای 3A:

• مسیرهای VIN, SW با عرض حداقل 2mm

• استفاده از چندین via برای انتقال حرارت

• خازن ورودی و خروجی بسیار نزدیک به IC

نتیجه‌گیری

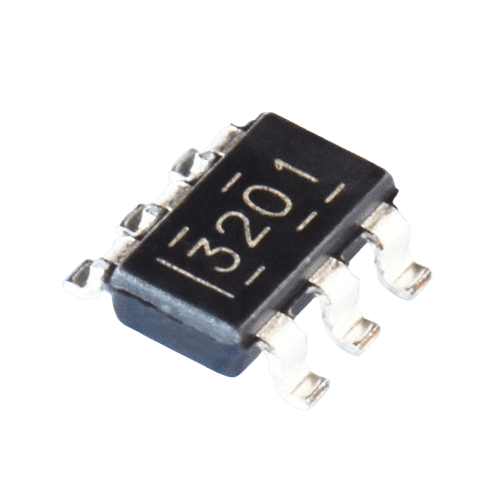

TPS563201DDCR یک انتخاب استثنایی برای پروژه‌هایی است که نیاز به منبع تغذیه باک فشرده با جریان بالا دارند. این آیسی ترکیب بی‌نظیری از اندازه کوچک و توانایی جریان بالا ارائه می‌دهد.

توصیه نهایی:

• مدیریت حرارتی را جدی بگیرید

• از سلف با کیفیت بالا با جریان اشباع 4A+ استفاده کنید

• layout PCB را با دقت بسیار بالا طراحی کنید

• در جریان‌های نزدیک به 3A، هیت سینک مناسب در نظر بگیرید

این رگولاتور برای طراحی‌های مدرن embedded که به فضای کم و توان بالا نیاز دارند، بسیار ایده‌آل است.
