پین‌های کلیدی:

• VIN (پایه 1): ورودی ولتاژ (3.8V تا 36V)

• GND (پایه 2): زمین

• EN (پایه 3): Enable (فعال/غیرفعال)

• PG (پایه 4): Power Good – سیگنال نشان‌دهنده وضعیت خروجی

• FB (پایه 5): فیدبک ولتاژ خروجی (ولتاژ مرجع = 1.0V)

• SW (پایه 6): پایه سوییچینگ

ویژگی‌های پیشرفته

🔧 مزایای کلیدی LMR54406:

• فرکانس سوئیچینگ بسیار بالا (2.1MHz): امکان استفاده از سلف و خازن‌های بسیار کوچک

• فناوری DCS-Control™:

  • پاسخ گذرای سریع به تغییرات بار

  • پایداری عالی بدون نیاز به کمپانساسیون خارجی

• سیگنال Power Good: مانیتورینگ وضعیت خروجی

• حفاظت‌های جامع: اضافه جریان، حرارتی، UVLO

نکات حیاتی طراحی

⚠️ ملاحظات مهم:

1. انتخاب سلف:

   • مقدار: 4.7µH (پیشنهادی توسط TI)

   • جریان اشباع: حداقل 1A

   • مقاومت سری: پایین

2. خازن‌ها:

   • CIN: 2.2µF سرامیکی X7R (50V)

   • COUT: 10µF سرامیکی X7R (25V)

3. پایه Power Good (PG):

   • در صورت عدم نیاز می‌توان باز (Floating) گذاشته شود

   • برای مانیتورینگ می‌توان به MCU یا LED متصل شود

4. مدیریت حرارتی:

   • به دلیل پکیج کوچک، در جریان‌های نزدیک به 600mA مدیریت حرارتی مهم است

   • از مسیرهای مسی مناسب استفاده شود

کاربردهای اصلی

💡 کاربردهای مدرن و فشرده:

• سیستم‌های صنعتی: سنسورها، کنترلرها

• تجهیزات شبکه و ارتباطی

• سیستم‌های embedded عمومی

• منابع تغذیه قابل حمل

• کاربردهای باتری‌دار

جمع‌بندی نهایی

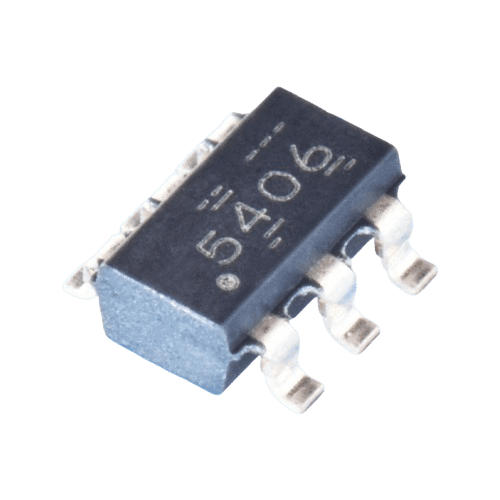

LMR54406DBVR یک راه‌حل بهینه و مدرن برای طراحی‌های فشرده و کارآمد است. این آیسی ترکیبی عالی از محدوده ورودی گسترده، فرکانس سوئیچینگ بالا و قابلیت‌های پیشرفته در یک پکیج بسیار کوچک ارائه می‌دهد.

این رگولاتور برای چه کسانی مناسب است:

• طراحانی که به منبع تغذیه فشرده با محدوده ورودی گسترده نیاز دارند

• سیستم‌های صنعتی و embedded

• کاربردهایی که مانیتورینگ وضعیت منبع تغذیه مهم است

• پروژه‌هایی با محدودیت فضای PCB

هشدار مهم:

• این آیسی برای بارهای پر مصرف مناسب نیست

• طراحی با پکیج SOT-23-6 نیاز به دقت بالا در Layout دارد

توصیه نهایی:
اگر نیاز به یک رگولاتور فشرده، کارآمد و با محدوده ورودی گسترده برای بارهای تا 600mA دارید، LMR54406DBVR یکی از بهترین گزینه‌های موجود در بازار است.

این آیسی نماینده نسل جدید رگولاتورهای TI است که در آنها پیچیدگی طراحی کاهش یافته اما عملکرد و قابلیت‌ها بهبود پیدا کرده‌اند.
