🔌 راهنمای جامع انتخاب و خرید ترمینال الکتریکی (Terminal Block) — Micronoor
ترمینالها یا Terminal Blocks قطعات اساسی در اتصال سیمها، کابلها و بردها هستند. کاربرد آنها از بردهای کوچک الکترونیکی تا تابلوهای توزیع و سیستمهای صنعتی گسترده است. انتخاب درست ترمینال علاوه بر ایمنی، عمر و پایداری سیستم را تضمین میکند و در تولید انبوه میتواند هزینهها را کاهش دهد.
در این مقاله کلیهٔ انواع رایج ترمینالهای موجود در فروشگاه میکرونور (مانند KF، DG، PHOENIX/MAXT، PUSH) بررسی شده و برای هر خانواده نکات فنی، کاربردها، جدول مقایسه و توصیههای اجرایی آورده شده است. همچنین لینک مستقیم به محصولات منتخب شما درج شده تا کاربر همزمان بتواند مشاهده، مقایسه و خرید کند.

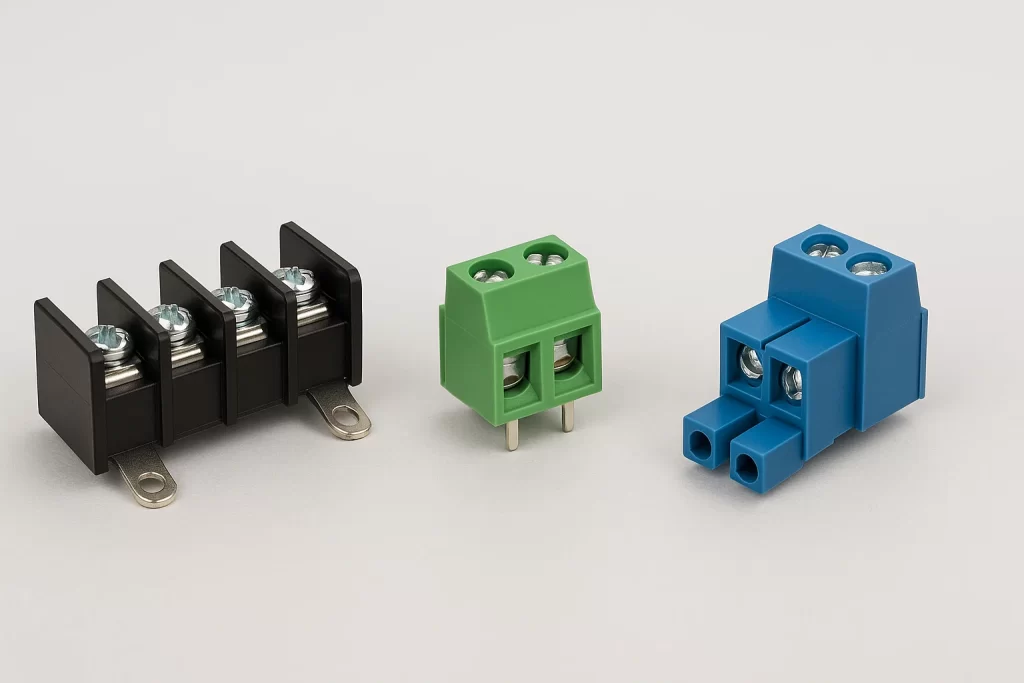

انواع مرسوم ترمینالها و کاربرد آنها
به طور کلی ترمینالها را میتوان به چند گروه تقسیم کرد که هرکدام مزایا و کاربردهای مشخصی دارند:
- KF (Screw / PCB Mount): مناسب تابلوها و بردهای با جریان بالا؛ پایدار و قابل اطمینان.
- DG (Low profile / Push-fit): مناسب بردهای کوچک و پروژههایی که ارتفاع کم اهمیت دارد.
- PHOENIX / MAXT (Modular / Removable): برای کاربردهای صنعتی که نیاز به جداشدن کانکتورها هست؛ ماژولار و منعطف.
- PUSH / Spring (Push-in): برای نصب سریع سیم بدون پیچ؛ مناسب خطوط تولید و نصب سریع.
- PHONIX / CON مدلها: کانکتورهای چندپین و مبدلهای قابل جداسازی برای کابلکشیهای پیچیده.
محصولات شاخص در میکرونور (نمونهها و لینک مستقیم)
PHOENIX / MAXT (ماژولار و جداسازیپذیر)
🛒 مشاهده PHOENIX و CONPUSH / PUSH-FIT
🛒 مشاهده PUSH📊 جدول مقایسهٔ فنی — انتخاب سریع بر اساس نیاز
| سری | فاصله پین (Pitch) | حداکثر جریان | Contact Resistance | قابلیت جداشدن | مناسب برای |
|---|---|---|---|---|---|
| KF | 3.5 / 5.08 / 7.62 mm | 5A – 30A | ≤10–20 mΩ | معمولاً خیر | تابلو برق، پنل صنعتی |
| DG | 2.54 / 3.5 mm | 2A – 10A | ≤30–50 mΩ | خیر | بردهای PCB، پروتوتایپ |
| PHOENIX / MAXT | 3.81 / 5.08 mm | 5A – 16A | ≤15–30 mΩ | بله (ماژولار) | صنعتی، کابلکشی ماژولار |
| PUSH | 3.5 mm | 2A – 10A | ≤30 mΩ | خیر (اما نصب سریع) | نصب سریع، خطوط تولید |
🔎 راهنمای عملی انتخاب ترمینال
- مشخص کردن Pitch: اولین گام اندازهگیری فاصلهٔ بین پینهای هدر یا نیاز مدار است.
- برآورد جریان واقعی: جریان دائم و جریان پیک را محاسبه کنید؛ برای ایمنی، ~20–30% حاشیه بگذارید.
- انتخاب نوع ترمینال: برای تابلوها KF یا PHOENIX (ماژولار)؛ برای بردهای کمارتفاع DG یا PUSH مناسب است.
- در نظر گرفتن محیط کاری: محیط مرطوب یا خورنده → روکش پین مناسب (نیکل/طلا) انتخاب کنید.
- قابلیت سرویس و تفکیک: اگر نیاز به جداکردن کانکتورها دارید، PHOENIX/MAXT را انتخاب کنید.
🛠 نکات طراحی PCB و نصب — افزایش قابلیت اطمینان
- برای جریانهای بالا مسیرهای مسی گسترده و ویاهای متعدد در زیر پینها قرار دهید تا گرما و افت ولتاژ کاهش یابد.
- پدهای لحیم را مطابق دیتاشیت سازنده رسم کنید تا استحکام مکانیکی تضمین شود.
- در مدارات حساس به نویز از کانکتورهای با Contact Resistance پایین و روکش مناسب استفاده کنید.
- اگر ترمینال در معرض لرزش است، از مدلهای پیچی با پیچ ثانویه یا قفل مکانیکی بهره ببرید.
🔄 نقاط قوت و ضعف (تحلیل کوتاه)
✅ نقاط قوت
- سادهسازی اتصالات و نگهداری آسان
- تنوع در اندازه، جریان و نوع اتصال
- قابلیت سفارش عمده و یکپارچهسازی در تولید
❌ نقاط ضعف
- در انتخاب نادرست ممکن است افت ولتاژ و گرمایش زیاد ایجاد شود
- در محیطهای خورنده نیاز به روکش و حفاظت است
💬 قیمت، موجودی و خرید عمده
Micronoor موجودی گستردهٔ انواع ترمینال را با قیمت رقابتی و ارسال سریع ارائه میدهد. برای استعلام قیمت عمده، نمونهگیری یا دریافت پیشفاکتور اختصاصی از طریق واتساپ تماس بگیرید.
❓ سوالات متداول
چطور Pitch مناسب را انتخاب کنم؟
آیا PHOENIX قابل استفاده در تابلو برق است؟
برای محیطهای با لرزش کدام نوع بهتر است؟
آیا امکان ارسال نمونه وجود دارد؟
📌 جمعبندی و توصیه نهایی
برای انتخاب صحیح ترمینال ابتدا Pitch و جریان مورد نیاز را مشخص کنید. برای کاربردهای صنعتی یا جداسازیپذیر از PHOENIX/MAXT و برای تابلوها و بارهای بالاتر از KF استفاده کنید. برای بردهای کمارتفاع و نصب سریع DG و PUSH گزینههای مناسبتری هستند. همیشه دیتاشیت مدل دقیق را بررسی کرده و در سفارش عمده نمونهگیری را انجام دهید.
