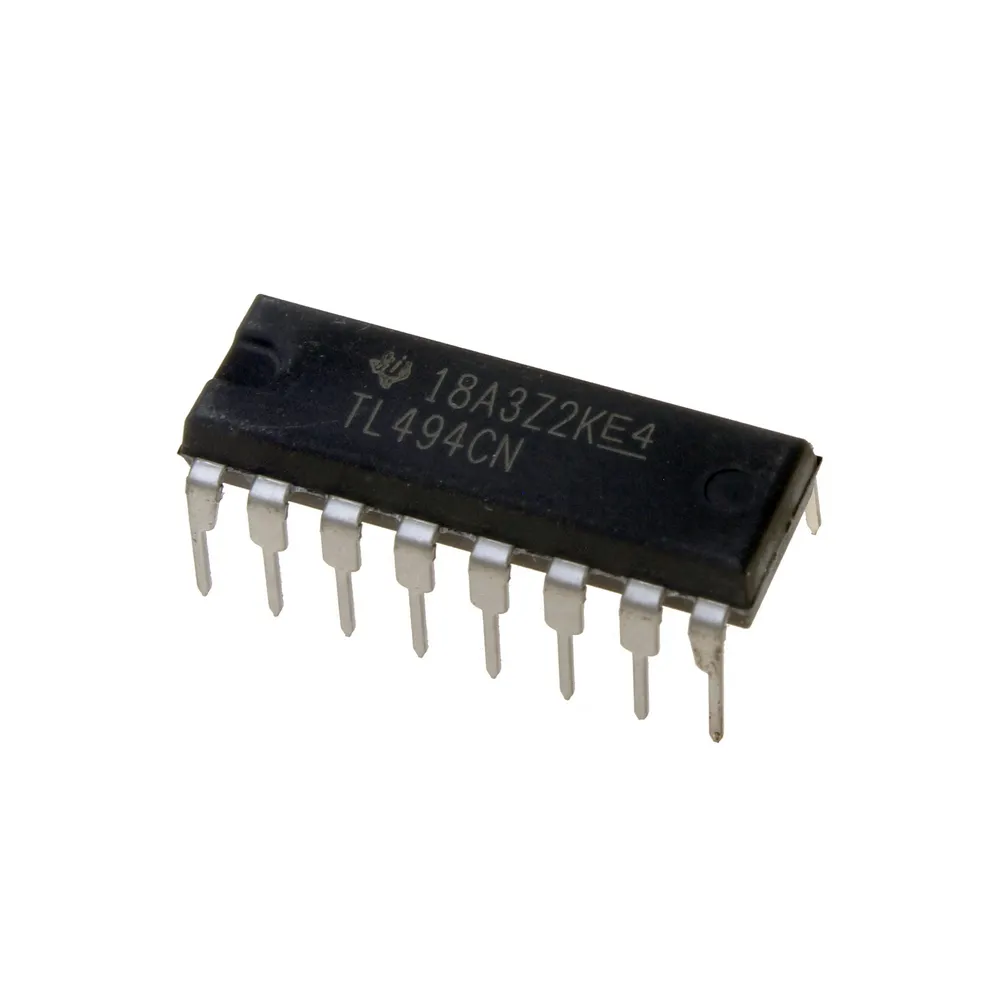

رگولاتور کنترلر اورجینال TL494CN چیست؟

TL494CN یک آی‌سی کنترلر PWM ساخت Texas Instruments است که برای کنترل منابع تغذیه سوئیچینگ و مدارهای تبدیل توان طراحی شده است. این آی‌سی بخش‌های اصلی موردنیاز برای تولید و کنترل سیگنال PWM را در یک تراشه 16 پایه در اختیار طراح قرار می‌دهد و در مدارهایی مانند منابع تغذیه سوئیچینگ، مبدل‌های DC-DC و توپولوژی‌های Push-Pull کاربرد دارد.

TL494CN دارای دو تقویت‌کننده خطا، اسیلاتور داخلی قابل تنظیم، مدار کنترل Dead-Time، فلیپ‌فلاپ کنترل خروجی و یک مرجع داخلی 5 ولت است. دو خروجی آن می‌توانند برای عملکرد Single-Ended یا Push-Pull تنظیم شوند؛ به همین دلیل این آی‌سی در طراحی مدارهای کنترل توان انعطاف مناسبی دارد.

TL494CN برای چه کسانی مناسب است؟

• مهندسان و طراحان الکترونیک: برای طراحی منابع تغذیه سوئیچینگ و مدارهای کنترل توان.
• طراحان منابع تغذیه: برای پیاده‌سازی کنترل PWM در مبدل‌های DC-DC و SMPS.
• تعمیرکاران تجهیزات الکترونیکی: برای تعمیر یا جایگزینی آی‌سی کنترلر در منابع تغذیه سازگار.
• طراحان مبدل‌های DC-DC: برای مدارهای Boost، Flyback، Forward و Push-Pull.
• دانشجویان و سازندگان پروژه‌های الکترونیکی: برای یادگیری نحوه عملکرد کنترلرهای PWM و منابع تغذیه سوئیچینگ.

مشخصات فنی TL494CN

مشخصات فوق مربوط به TL494CN در پکیج PDIP است. این مدل با نسخه‌های TL494 دارای پکیج یا محدوده دمایی متفاوت یکسان نیست و هنگام جایگزینی باید شماره دقیق قطعه و پکیج بررسی شود. :contentReference[oaicite:2]{index=2}

ویژگی‌ها و مزایای TL494CN

• کنترل PWM داخلی: بخش‌های اصلی تولید و کنترل PWM داخل آی‌سی قرار گرفته‌اند و نیاز به استفاده از چند مدار مجزا برای کنترل پایه‌ای PWM کاهش پیدا می‌کند.
• دو خروجی مستقل: دو ترانزیستور خروجی داخلی امکان استفاده از آی‌سی در ساختارهای مختلف کنترل توان را فراهم می‌کنند.
• پشتیبانی از Push-Pull و Single-Ended: نوع عملکرد خروجی را می‌توان متناسب با توپولوژی مدار انتخاب کرد.
• اسیلاتور داخلی قابل تنظیم: فرکانس عملکرد PWM را می‌توان با اجزای زمان‌بندی خارجی تنظیم کرد.
• دو تقویت‌کننده خطا: امکان استفاده از فیدبک و کنترل دقیق‌تر شرایط خروجی منبع تغذیه را فراهم می‌کند.
• مرجع داخلی 5 ولت: یک ولتاژ مرجع داخلی در اختیار مدار کنترل قرار می‌گیرد و می‌تواند در طراحی فیدبک و مدارهای تنظیم استفاده شود.
• کنترل Dead-Time: مدار داخلی کنترل زمان مرده، امکان تنظیم مدت خاموش بودن خروجی را فراهم می‌کند.
• مناسب برای منابع تغذیه سوئیچینگ: ساختار TL494 برای استفاده در مدارهای کنترل توان و منابع تغذیه سوئیچینگ طراحی شده است.

کاربردهای TL494CN

منابع تغذیه سوئیچینگ

یکی از کاربردهای اصلی TL494CN کنترل بخش PWM در منابع تغذیه سوئیچینگ است. کنترلر با دریافت سیگنال فیدبک می‌تواند مدت زمان روشن بودن پالس‌های PWM را برای تنظیم عملکرد مدار کنترل کند.

مبدل‌های DC-DC

TL494CN می‌تواند در طراحی انواع مبدل‌های DC-DC مورد استفاده قرار گیرد. ساختار داخلی آن برای توپولوژی‌هایی مانند Boost، Flyback، Forward و Push-Pull مناسب است.

مدارهای Push-Pull

وجود دو خروجی و امکان انتخاب حالت Push-Pull، استفاده از TL494CN را در مدارهایی که به کنترل متناوب دو مسیر سوئیچینگ نیاز دارند، امکان‌پذیر می‌کند.

کنترل توان

دو تقویت‌کننده خطا و مدار PWM داخلی باعث می‌شوند این آی‌سی برای کنترل و تنظیم توان در منابع تغذیه و مبدل‌های سوئیچینگ قابل استفاده باشد.

تعمیر منابع تغذیه

TL494 از خانواده کنترلرهای PWM شناخته‌شده در منابع تغذیه است و TL494CN می‌تواند در تعمیر تجهیزاتی که از همین آی‌سی یا نسخه سازگار آن استفاده می‌کنند، مورد استفاده قرار گیرد؛ البته تطابق دقیق پکیج و مدار باید بررسی شود.

نحوه استفاده و راه‌اندازی TL494CN

TL494CN یک کنترلر PWM است و برخلاف رگولاتورهای خطی مانند L7805، خروجی آن مستقیماً یک ولتاژ تثبیت‌شده برای تغذیه بار نیست. این آی‌سی وظیفه تولید و کنترل پالس‌های PWM را در بخش کنترل منبع تغذیه بر عهده دارد.

برای راه‌اندازی یک مدار مبتنی بر TL494CN، بخش‌های اصلی زیر باید در طراحی در نظر گرفته شوند:

• تأمین ولتاژ مناسب برای پایه تغذیه آی‌سی.
• تنظیم فرکانس اسیلاتور با مدار زمان‌بندی مناسب.
• استفاده از تقویت‌کننده‌های خطا برای دریافت فیدبک موردنیاز مدار.
• تنظیم Dead-Time متناسب با توپولوژی و شرایط سوئیچینگ.
• انتخاب حالت Single-Ended یا Push-Pull متناسب با ساختار مدار قدرت.
• اتصال خروجی‌های PWM به طبقه درایور یا بخش سوئیچینگ مناسب.

از آنجا که مدار دقیق اتصال TL494CN به توپولوژی منبع تغذیه و نوع سوئیچ‌های قدرت بستگی دارد، برای طراحی نهایی باید پین‌آوت و مشخصات الکتریکی قطعه در کنار شماتیک موردنظر بررسی شود.

نکات مهم قبل از خرید TL494CN

• مدل دقیق را بررسی کنید: TL494CN با نسخه‌های دارای پسوند یا پکیج متفاوت ممکن است از نظر محدوده دمای کاری یا نوع پکیج تفاوت داشته باشد.
• پکیج را بررسی کنید: TL494CN در پکیج PDIP-16 عرضه می‌شود و برای نصب Through-Hole مناسب است.
• ولتاژ تغذیه را بررسی کنید: محدوده تغذیه این مدل 7 تا 40 ولت DC است.
• فرکانس سوئیچینگ موردنیاز را بررسی کنید: فرکانس اسیلاتور داخلی تا 300 کیلوهرتز قابل استفاده است و مقدار واقعی آن به طراحی مدار زمان‌بندی بستگی دارد.
• جریان خروجی را با جریان موردنیاز طبقه قدرت اشتباه نگیرید: خروجی‌های TL494CN برای کنترل طبقه بعدی طراحی شده‌اند و در طراحی‌های توان بالاتر معمولاً نیاز به درایور یا طبقه سوئیچینگ مناسب وجود دارد.
• نسخه قطعه را با نمونه موجود در مدار مقایسه کنید: قبل از جایگزینی TL494CN، پین‌آوت، پکیج و مشخصات نسخه اصلی مدار را بررسی کنید.

تفاوت TL494CN با رگولاتورهای معمولی

TL494CN با رگولاتورهای خطی مانند L7805 یا L7812 تفاوت اساسی دارد. رگولاتورهای خطی برای ایجاد یک ولتاژ خروجی ثابت طراحی شده‌اند، اما TL494CN یک کنترلر PWM است که برای کنترل طبقه سوئیچینگ در منابع تغذیه و مبدل‌های توان استفاده می‌شود.

بنابراین اگر هدف شما تولید مستقیم یک خروجی ثابت مانند 5، 12 یا 24 ولت است، TL494CN به تنهایی جایگزین رگولاتور خطی نیست. این آی‌سی زمانی کاربرد دارد که مدار به یک کنترلر PWM برای مدیریت بخش سوئیچینگ و فیدبک منبع تغذیه نیاز داشته باشد.

خرید و قیمت TL494CN

اگر برای تعمیر یا طراحی یک منبع تغذیه سوئیچینگ به کنترلر PWM TL494CN نیاز دارید، این آی‌سی با ساختار 16 پایه و قابلیت کنترل دو خروجی، گزینه‌ای مناسب برای طیف متنوعی از مدارهای سوئیچینگ است.

برای خرید TL494CN و اطلاع از قیمت TL494CN، موجودی و قیمت فعلی محصول را در میکرونور بررسی کنید. قیمت قطعات الکترونیکی ممکن است با توجه به موجودی و شرایط تأمین تغییر کند.

سوالات متداول درباره TL494CN

TL494CN چیست؟

TL494CN یک آی‌سی کنترلر PWM ساخت Texas Instruments است که برای کنترل منابع تغذیه سوئیچینگ و مبدل‌های توان استفاده می‌شود.

TL494CN چند پایه دارد؟

TL494CN دارای 16 پایه است و در پکیج PDIP عرضه می‌شود.

ولتاژ تغذیه TL494CN چقدر است؟

محدوده ولتاژ تغذیه TL494CN برابر با 7 تا 40 ولت DC است.

حداکثر فرکانس TL494CN چقدر است؟

فرکانس کاری اسیلاتور داخلی TL494CN تا 300 کیلوهرتز مشخص شده است.

آیا TL494CN برای منبع تغذیه سوئیچینگ مناسب است؟

بله. TL494CN به طور مشخص برای مدارهای کنترل PWM و منابع تغذیه سوئیچینگ طراحی شده و در توپولوژی‌هایی مانند Push-Pull و Flyback قابل استفاده است.

آیا TL494CN دو خروجی دارد؟

بله. این آی‌سی دارای دو خروجی است و می‌تواند متناسب با تنظیمات مدار در حالت Single-Ended یا Push-Pull مورد استفاده قرار گیرد.

آیا TL494CN یک رگولاتور ولتاژ است؟

TL494CN یک رگولاتور خطی یا رگولاتور ولتاژ معمولی نیست؛ بلکه یک کنترلر PWM است که با کنترل پالس‌های سوئیچینگ، در تنظیم عملکرد منابع تغذیه و مبدل‌های توان نقش دارد.

آیا TL494CN با TL494CD یکسان است؟

از نظر خانواده و عملکرد اصلی، هر دو به خانواده TL494 تعلق دارند، اما TL494CN در پکیج PDIP-16 عرضه می‌شود، در حالی که TL494CD نسخه‌ای با پکیج SMD است. بنابراین هنگام جایگزینی باید پکیج، پین‌آوت و مشخصات دقیق نسخه موردنظر بررسی شود.
