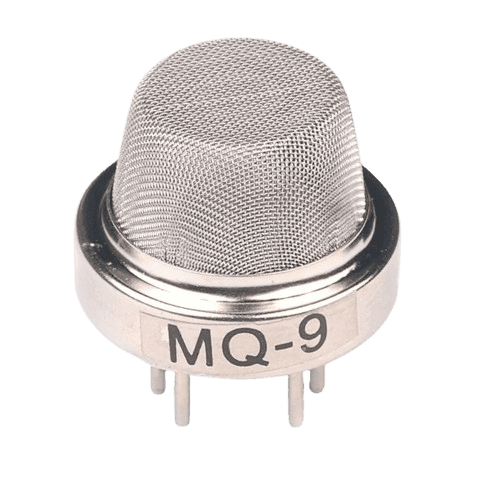

سنسور MQ-9 یک سنسور تشخیص گاز است که برای شناسایی گازهای مونوکسید کربن (CO) و گازهای قابل اشتعال مانند متان (CH4) و گاز مایع (LPG) طراحی شده است. این سنسور معمولاً در پروژه‌های صنعتی، دستگاه‌های هشداردهنده گاز و سیستم‌های ایمنی خانگی استفاده می‌شود. سنسور MQ-9 عملکردی سریع و دقیق دارد و برای اندازه‌گیری غلظت گازها در محیط‌های مختلف مناسب است.

ویژگی‌های کلیدی سنسور MQ-9

1. تشخیص چندگانه گازها: قابلیت تشخیص همزمان مونوکسید کربن و گازهای قابل اشتعال مانند متان و LPG.
2. خروجی دوگانه: ارائه خروجی آنالوگ و دیجیتال برای کاربردهای مختلف.
3. حساسیت بالا: مناسب برای تشخیص گازها با غلظت‌های مختلف.
4. سرعت پاسخ‌دهی سریع: واکنش سریع به تغییرات غلظت گازها.
5. طول عمر بالا: طراحی مقاوم برای استفاده طولانی‌مدت.

ساختار داخلی سنسور MQ-9

MQ-9 دارای یک المنت گرم‌کن داخلی و یک لایه حساس به گاز است که تغییرات مقاومت الکتریکی را در حضور گازهای مختلف اندازه‌گیری می‌کند. این تغییرات به سیگنال الکتریکی تبدیل می‌شوند و از طریق پایه‌های خروجی در دسترس قرار می‌گیرند.

مدار نمونه برای استفاده از MQ-9

اتصال به آردوینو

1. تغذیه: پایه VCC را به 5 ولت آردوینو و GND را به زمین متصل کنید.
2. خروجی آنالوگ: پایه AOUT را به یکی از پین‌های آنالوگ (مانند A0) آردوینو متصل کنید.
3. خروجی دیجیتال: پایه DOUT را به یکی از پین‌های دیجیتال (مانند D2) آردوینو متصل کنید.

کاربردهای سنسور MQ-9

1. سیستم‌های ایمنی خانگی: هشدار دهنده گاز در خانه‌ها و آپارتمان‌ها.
2. صنایع پتروشیمی: نظارت بر نشت گازهای خطرناک.
3. سیستم‌های هشداردهی خودرو: تشخیص مونوکسید کربن در خودرو.
4. پروژه‌های DIY و IoT: استفاده در پروژه‌های شخصی مانند ساخت دستگاه تشخیص گاز.

نکات مهم در استفاده از سنسور MQ-9

1. کالیبراسیون: سنسور باید پیش از استفاده کالیبره شود تا دقت اندازه‌گیری بهینه شود.
2. پیش‌گرمایش: سنسور نیاز به پیش‌گرمایش 24 ساعته قبل از اولین استفاده دارد.
3. محیط نصب: سنسور را در محیطی نصب کنید که دارای تهویه مناسب باشد.
4. حفاظت در برابر نویز: برای جلوگیری از نویز در خروجی، استفاده از خازن مناسب توصیه می‌شود.
