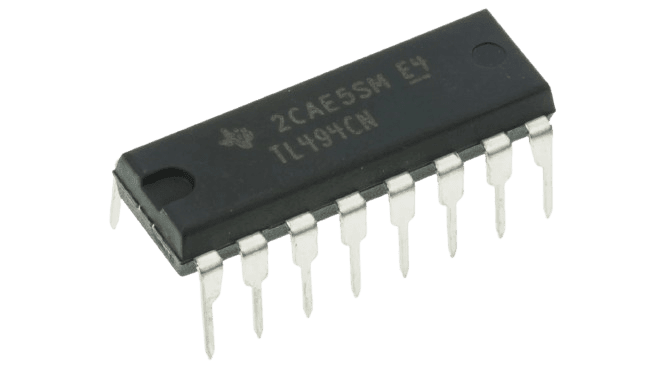

TL494CN یک کنترلر PWM (Pulse Width Modulation) است که در مدارهای الکترونیکی برای تولید سیگنال‌های پالس با عرض متغیر (PWM) و کنترل توان به‌کار می‌رود. این تراشه معمولاً در مدارهای منبع تغذیه سوئیچینگ، رگولاتورهای ولتاژ و مدارهای تبدیل DC به DC (DC-DC converters) استفاده می‌شود. مدل TL494CN نسخه‌ای از این تراشه با بسته‌بندی DIP است که به‌طور رایج در بردهای مدار چاپی (PCB) نصب می‌شود.

ویژگی‌های TL494CN:

TL494CN یک کنترل‌کننده PWM با توانایی کنترل توان در مدارهای الکترونیکی است. این IC به‌طور خاص برای کنترل ولتاژ و جریان و تبدیل آن‌ها به پالس‌های عرض متغیر (PWM) طراحی شده است.

ویژگی‌های کلیدی TL494CN:

• کنترلر PWM: این IC سیگنال‌های PWM را برای کنترل توان در مدارهایی مانند منبع تغذیه سوئیچینگ و مدارهای DC-DC ایجاد می‌کند.
• ولتاژ کاری گسترده: TL494CN معمولاً در مدارهایی با ولتاژ ورودی بین ۸ تا ۴۰ ولت کاربرد دارد.
• بسته‌بندی DIP: این مدل از IC دارای بسته‌بندی DIP است که برای نصب روی بردهای مدار چاپی مناسب است.
• کنترل ولتاژ و جریان: TL494CN برای کنترل و تنظیم دقیق ولتاژ و جریان در مدارهای تبدیل برق طراحی شده است.
• قابلیت تنظیم فرکانس: این IC می‌تواند فرکانس کاری خود را با استفاده از یک خازن خارجی تنظیم کند.
• خروجی‌های قابل تنظیم: دارای دو خروجی PWM که می‌تواند برای کنترل ترانزیستورها یا سوئیچ‌های دیگر در مدار استفاده شود.

کاربردهای TL494CN:

1. منابع تغذیه سوئیچینگ: برای تبدیل ولتاژ DC به DC یا DC به AC، این IC می‌تواند پالس‌های PWM را برای ترانزیستورها یا سایر دستگاه‌ها تولید کند.
2. رگولاتورهای ولتاژ: در مدارهای رگولاتور سوئیچینگ برای کنترل ولتاژ خروجی.
3. مدارهای تبدیل DC-DC: برای کنترل ولتاژ ورودی و تبدیل آن به ولتاژهای مختلف مورد نیاز.
4. مدارهای کنترل موتور: برای کنترل سرعت و گشتاور موتورهای DC با استفاده از سیگنال PWM.
