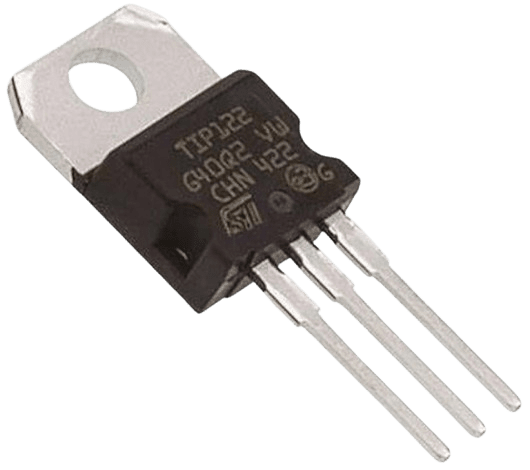

ترانزیستور TIP122 (DIP-TO-220) – دارلینگتون NPN
TIP122 یک ترانزیستور قدرت دارلینگتون (NPN) است که در مدارهای سوئیچینگ، درایورهای رله، کنترل موتورهای DC، تقویتکنندههای قدرت و مدارهای PWM مورد استفاده قرار میگیرد. این ترانزیستور به دلیل داشتن بهره جریان (h_FE) بسیار بالا و تحمل جریان و ولتاژ زیاد، در مدارهای صنعتی و سیستمهای الکترونیکی پرقدرت کاربرد دارد.
ویژگیها و مزایای TIP122
✅ بهره جریان بسیار بالا (h_FE = 1000 تا 5000): این ویژگی باعث میشود که این ترانزیستور با جریان بیس کم، جریان کلکتور بالایی را کنترل کند.
✅ تحمل جریان و ولتاژ بالا: میتواند 100 ولت ولتاژ و 5 آمپر جریان مداوم (8A پیک) را تحمل کند، که برای مدارهای قدرت و کنترل بارهای سنگین ایدهآل است.
✅ توان هدررفت 65 وات: اتلاف حرارتی مناسب و امکان استفاده با هیتسینک برای افزایش راندمان عملکرد.
✅ مناسب برای درایورهای بارهای القایی: درایو رلهها، سلفها، موتورها و لامپهای پرقدرت را به خوبی انجام میدهد.
✅ بستهبندی استاندارد TO-220: نصب آسان روی بردهای PCB و اتصال به هیتسینک برای خنکسازی بهتر.
✅ دارای ساختار دارلینگتون: ترکیب دو ترانزیستور در یک بسته باعث افزایش تقویت جریان و کاهش نیاز به جریان بیس ورودی میشود.
کاربردهای TIP122
🔹 درایور رلهها و بارهای القایی: مناسب برای کنترل رلههای صنعتی و سلفها در مدارهای کنترل خودکار و دیجیتال.
🔹 کنترل موتورهای DC: به دلیل توانایی سوئیچینگ بالا، در مدارهای درایور موتورهای DC و PWM استفاده میشود.
🔹 مدارهای تقویتکننده قدرت (Power Amplifiers): در تقویتکنندههای صوتی و توان بالا مورد استفاده قرار میگیرد.
🔹 منابع تغذیه سوئیچینگ (SMPS): در مدارهای تبدیل توان و منابع تغذیه صنعتی برای تنظیم ولتاژ و جریان.
🔹 درایور LEDهای توان بالا: برای سوئیچینگ سریع و کنترل جریان LEDهای پرقدرت.
🔹 مدارهای سوئیچینگ و PWM: مناسب برای کنترل دور موتور و سیستمهای مبتنی بر آردوینو و میکروکنترلر.
نتیجهگیری
TIP122 (DIP-TO-220) یک ترانزیستور دارلینگتون NPN است که دارای بهره جریان بالا، تحمل ولتاژ و جریان زیاد و توانایی سوئیچینگ سریع میباشد. این ویژگیها باعث شده که این قطعه برای درایور موتور، کنترل رله، منابع تغذیه سوئیچینگ و مدارهای PWM ایدهآل باشد. بستهبندی TO-220 نیز باعث شده که این ترانزیستور بهراحتی در مدارهای صنعتی و بردهای PCB مورد استفاده قرار گیرد.
