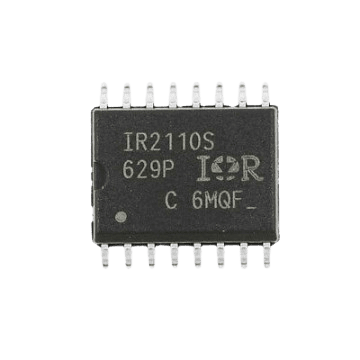

IR2110 SMD | درایور گیت MOSFET/IGBT نیمپل (Half-Bridge) SMD
IR2110 یک درایور گیت دوگانه (Half-Bridge) برای MOSFET و IGBT است که برای مدارات سوئیچینگ قدرت، اینورترها، درایورهای موتور و منابع تغذیه سوئیچینگ (SMPS) طراحی شده است. این درایور دارای قابلیت درایو همزمان ترانزیستورهای High-Side و Low-Side است و از ایزولاسیون داخلی سطح بالا (Floating High-Side) بهره میبرد.
🔹 ویژگیهای کلیدی IR2110 SMD:
✔ درایور نیمپل (Half-Bridge Driver): مناسب برای مدارات Full-Bridge و H-Bridge.
✔ پشتیبانی از سطح ولتاژ بالا (High-Side تا 600V): ایدهآل برای درایو MOSFET و IGBT در مدارهای ولتاژ بالا.
✔ پشتیبانی از ورودی منطقی 3.3V و 5V: سازگار با میکروکنترلرها و FPGA.
✔ زمان سوئیچینگ سریع (120ns روشن و 90ns خاموش): مناسب برای مدارات سوئیچینگ فرکانس بالا.
✔ جریان خروجی بالا (2A پیک): ایدهآل برای درایو مستقیم MOSFETهای قدرت بالا.
✔ مدار راهانداز Bootstrap داخلی: نیاز به مدار جانبی کمتر دارد.
✔ ایزولاسیون داخلی سطح بالا (Floating High-Side): مناسب برای کاربردهای ولتاژ بالا.
✔ بستهبندی SMD (SOIC-16): مناسب برای مونتاژ خودکار و کاهش فضای برد PCB.
🔹 کاربردهای IR2110 SMD:
✅ درایور MOSFET و IGBT: مناسب برای مدارهای H-Bridge و Full-Bridge.
✅ درایور موتورهای DC و AC: کنترل موتورهای صنعتی و الکترونیکی.
✅ منابع تغذیه سوئیچینگ (SMPS): برای درایو مبدلهای DC-DC و AC-DC.
✅ اینورترهای قدرت و UPS: استفاده در مبدلهای توان بالا.
✅ مدارات قدرت صنعتی و انرژیهای تجدیدپذیر: در سیستمهای خورشیدی و توربینهای بادی.
